申請?zhí)? 201721452970.0

申請日: 2017.11.03

申請人: 博深工具股份有限公司

發明人: 田利永; 蘇士偉; 王成軍; 侯俊彥; 張坡

       摘要：

       本實用新型涉及一種混凝土金剛石鉆頭，屬于打孔工具技術領域。一種混凝土金剛石鉆頭，包括基體和若干金剛石刀頭；所述基體包括六方頭接首、薄壁鋼體和環形圓臺，薄壁鋼體一端與六方頭接首連接，另一端連接環形圓臺，六方頭接首內部有用于與鉆機連接的螺紋孔，環形圓臺外側均勻設置若干通水槽；所述金剛石刀頭均勻焊接固定在環形圓臺的外端面，金剛石刀頭外側面設有若干溝槽，溝槽的長度小于金剛石刀頭的高度。本實用新型實現了金剛石鉆頭鉆孔定位快，金剛石刀頭前后壽命均勻，通水排屑迅速，鉆孔效率高的特點。

       主權利要求:

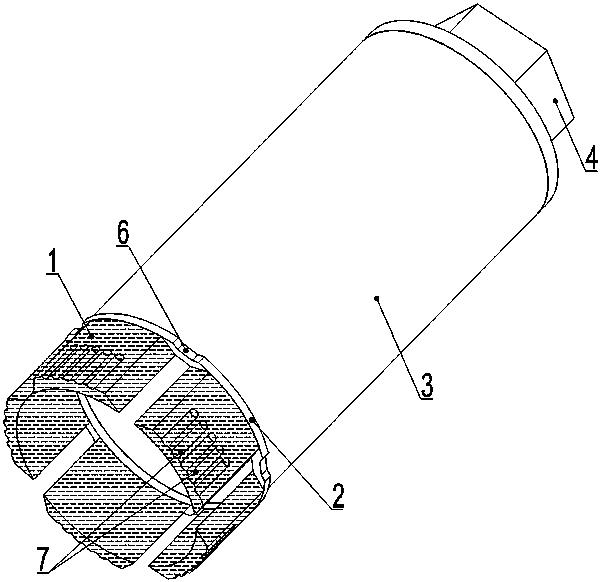

       一種混凝土金剛石鉆頭，其特征在于：包括基體和若干金剛石刀頭（1）；所述基體包括六方頭接首（4）、薄壁鋼體（3）和環形圓臺（2），薄壁鋼體（3）一端與六方頭接首（4）連接，另一端連接環形圓臺（2），六方頭接首（4）內部有用于與鉆機連接的螺紋孔（5），環形圓臺（2）外側均勻設置若干通水槽（6）；所述金剛石刀頭（1）均勻焊接固定在環形圓臺（2）的外端面，金剛石刀頭（1）外側面設有若干溝槽（7），溝槽（7）的長度小于金剛石刀頭（1）的高度。
