       易選、速達，沃爾德MANANOVA標準品銑削系列--PCD可轉位面銑刀，可分為密齒型、梳齒型，其結構是由鋁合金本體、鋼環、冷卻液螺釘/噴淋板、銑刀片安裝槽、鎖緊螺釘、預定位面、調整螺釘和動平衡螺釘組成。具有強度高、重量輕、雙刀尖、高速高效的特點，滿足有色金屬的端面銑削、方肩銑削的加工要求。

       主打“易選、速達”，MANANOVA標準品系列在沃爾德南北工廠同時備庫、生產，訂單完成，現貨通發。每一個PCD可轉位面銑刀在正式出廠前，都將經過精心的組裝和嚴格的檢測，方可到達用戶手中。

       其組裝及檢測的詳細步驟如下：

準備工作

       清潔刀片安裝槽、螺釘涂油脂、旋入螺釘。

1.調整螺釘

       完全旋出（左旋）鎖緊螺釘，向左旋轉調整螺釘至螺帽突出刀體。

2.清潔

3.安裝刀片

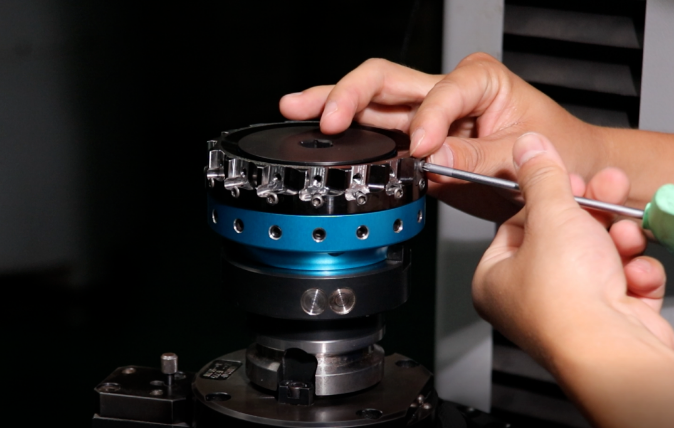

       將刀片裝入刀片安裝槽,旋入（右旋）鎖緊螺釘，堅固至3nm。

4.刀頭清潔

5.軸向位置確定

       檢出處于軸向位置最高的刀片。

6.調整軸向跳動

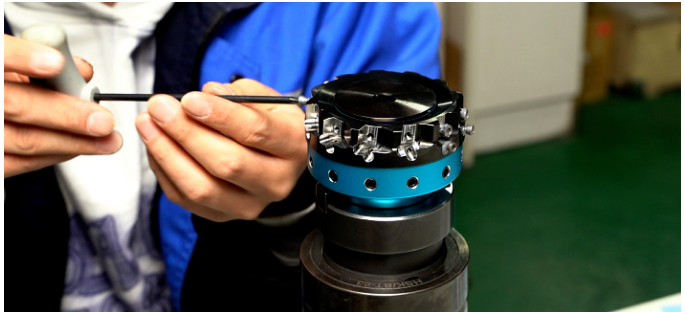

       向右旋轉調整螺釘，以軸向最高的刀片為基準調整其他刀片，使得所有刀片的軸向跳動誤差為2μm。

       7.如有其它組合刀片按照步驟1-5裝入刀片，調整軸向位置至要求尺寸，刀片允許最大軸向跳動誤差為1μm。

8.動平衡檢測

       調節動平衡，動平衡螺釘調整好之后，用戶無需再做調整；ISO1940 動平衡標準：G2.5,20000rpm。
