申請?zhí)? 201720641822.7

申請日: 2017.06.05

申請人: 博深普銳高（上海）工具有限公司

發明人: 田廣軍

       摘要：

       本實用新型公開了一種鉛筆齊邊刀，其技術方案要點是包括刀體和設置在刀齒上的齒座，其特征在于：所述齒座上焊接有金剛石刀齒，所述金剛石刀齒分為上排刀齒和下排刀齒，所述上排刀齒面角方向下壓，所述下排刀齒面角方向上壓，所述金剛石刀齒設有一系列角度參數，包括前角10°～20°，后角10°～20°，面角30°～55°,本實用新型的優點在于與硬質合金合金鋸片或者金剛石齊邊刀相比，本實用新型既即有效的解決了鉛筆齊邊加工過程中掉漆或者鉛芯崩損的問題，也有效降低了刀具的制造成本，更加經濟。

       主權利要求:

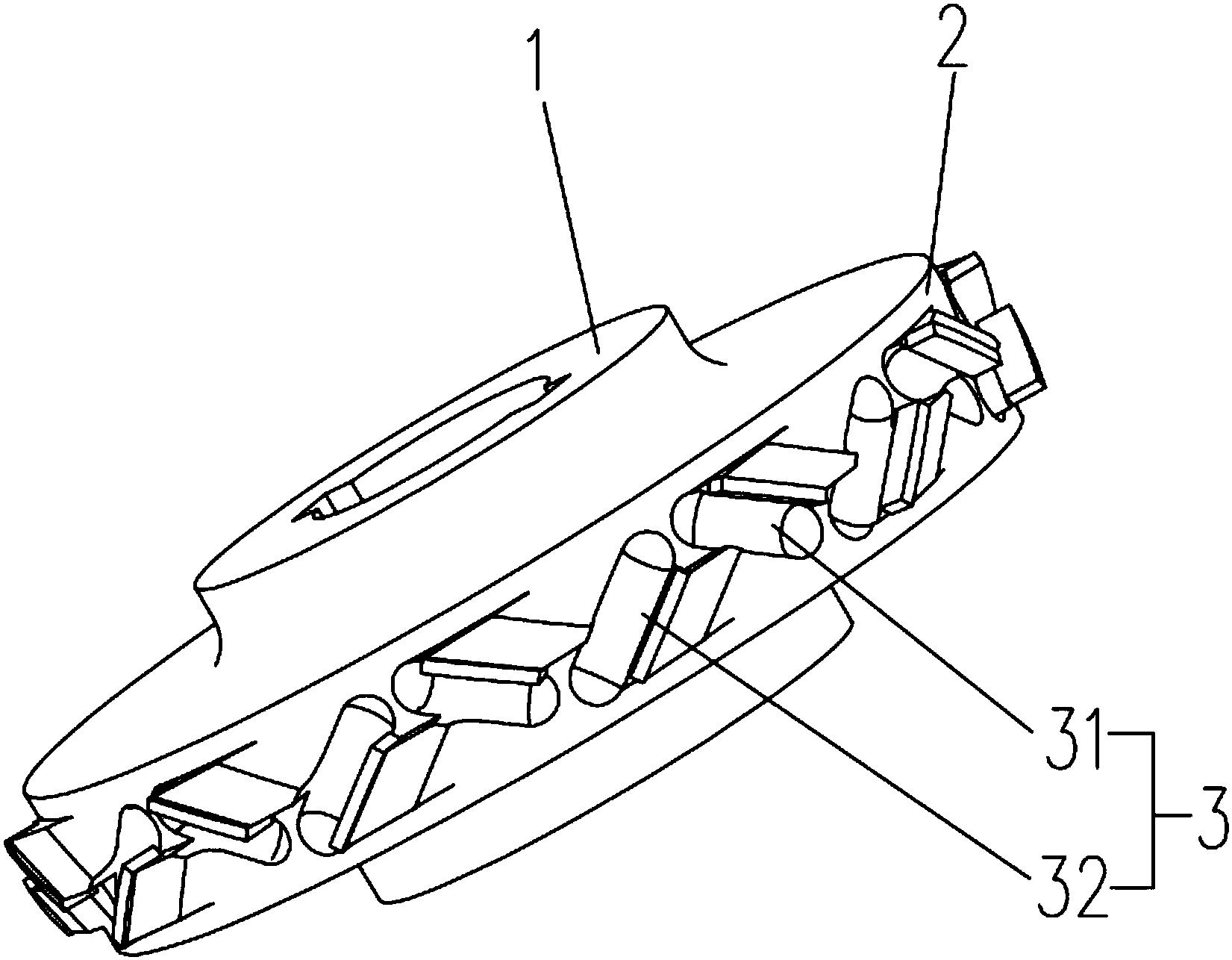

       一種鉛筆齊邊刀，包括刀體和設置在刀齒上的齒座，其特征在于：所述齒座上焊接有金剛石刀齒，所述金剛石刀齒分為上排刀齒和下排刀齒，所述上排刀齒面角方向下壓，所述下排刀齒面角方向上壓，所述金剛石刀齒設有一系列角度參數，包括前角10°～20°，后角10°～20°，面角30°～55°。
