申請?zhí)? 201720488797.3

申請日: 2017.05.05

申請人: 河南黃河旋風股份有限公司

發明人: 仝俊峰; 尚慶輝; 孟為民; 王飛山; 杜杰; 張帆

       摘要：

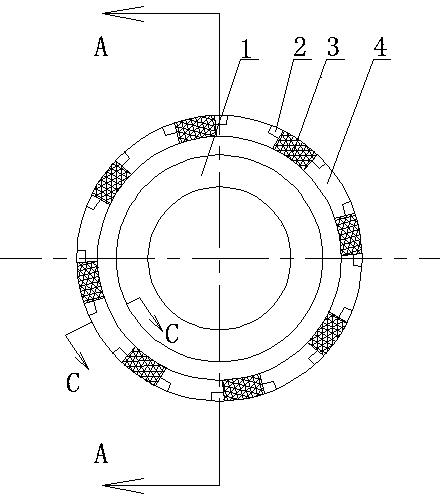

       本實用新型涉及刀具技術領域，名稱是一種耐磨型滾刀，包括圓筒形的刀圈鋼體，刀圈鋼體前面是工進部位，所述的工進部位設置有間隔排布的片槽，還有耐磨燒結塊釬焊在片槽里面；在刀圈鋼體上，相鄰的耐磨燒結塊之間的是間隔區，所述的間隔區分成兩組，分別是第一組間隔區和第二組間隔區，第一組間隔區和第二組間隔區間隔設置，第一組間隔區里面釬焊聚晶金剛石復合片，聚晶金剛石復合片兩端還釬焊連接相鄰的耐磨燒結塊；第一組間隔區噴涂耐磨等離子保護層。這樣的耐磨型滾刀具有使?jié)L刀更有效的入巖，還可以對刀圈鋼體起到保護作用，增強了滾刀刀圈的耐磨性。

       主權利要求:

       一種耐磨型滾刀，包括圓筒形的刀圈鋼體，刀圈鋼體前面是工進部位，其特征是：所述的工進部位設置有間隔排布的片槽，還有耐磨燒結塊釬焊在片槽里面；在刀圈鋼體上，相鄰的耐磨燒結塊之間的是間隔區，所述的間隔區分成兩組，分別是第一組間隔區和第二組間隔區，第一組間隔區和第二組間隔區間隔設置，第一組間隔區里面釬焊聚晶金剛石復合片，聚晶金剛石復合片兩端還釬焊連接相鄰的耐磨燒結塊；第一組間隔區噴涂耐磨等離子保護層。
