申請號: 201720677017.X

申請日: 2017.06.12

申請人: 津上精密機床（浙江）有限公司

發明人: 唐東雷

       摘要：

       本實用新型公開了一種金剛石修整臺座，旨在解決金剛筆位置調整精度低的問題，其技術方案要點是：一種金剛石修整臺座，包括金剛筆，還包括砂輪，所述金剛筆與砂輪軸線等高并且金剛筆端部與砂輪相抵觸，還包括滑道，所述滑道滑動連接有滑塊，所述滑塊固定連接有安裝座，所述安裝座呈桿狀設置，并且所述金剛筆固定連接于所述安裝座頂端，還包括支架，所述支架與所述滑塊之間設置有用于驅動滑塊移動的驅動裝置。本實用新型的一種金剛石修整臺座，金剛筆位置的調整更精確，修整效果更好。

       主權利要求:

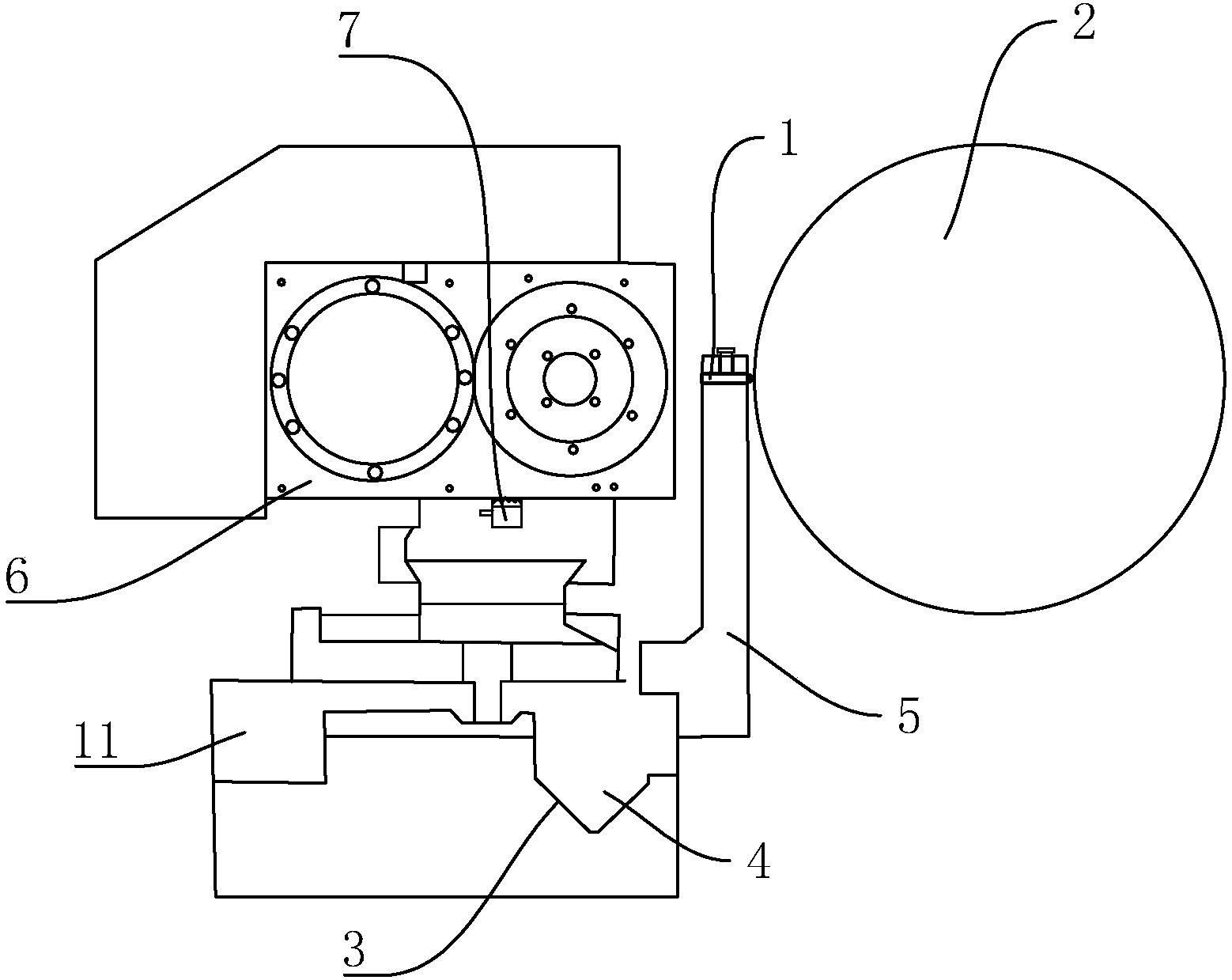

       一種金剛石修整臺座，包括金剛筆(1)，還包括砂輪(2)，所述金剛筆(1)與砂輪(2)軸線等高并且金剛筆(1)端部與砂輪(2)相抵觸，其特征在于：還包括滑道(3)，所述滑道(3)滑動連接有滑塊(4)，所述滑塊(4)固定連接有安裝座(5)，所述安裝座(5)呈桿狀設置，并且所述金剛筆(1)固定連接于所述安裝座(5)頂端，還包括支架(6)，所述支架(6)與所述滑塊(4)之間設置有用于驅動滑塊(4)移動的驅動裝置(7)。
