申請號: 201721055447.4

申請日: 2017.08.22

申請人: 張家港市振江實業有限公司

發明人: 施金龍

       摘要：

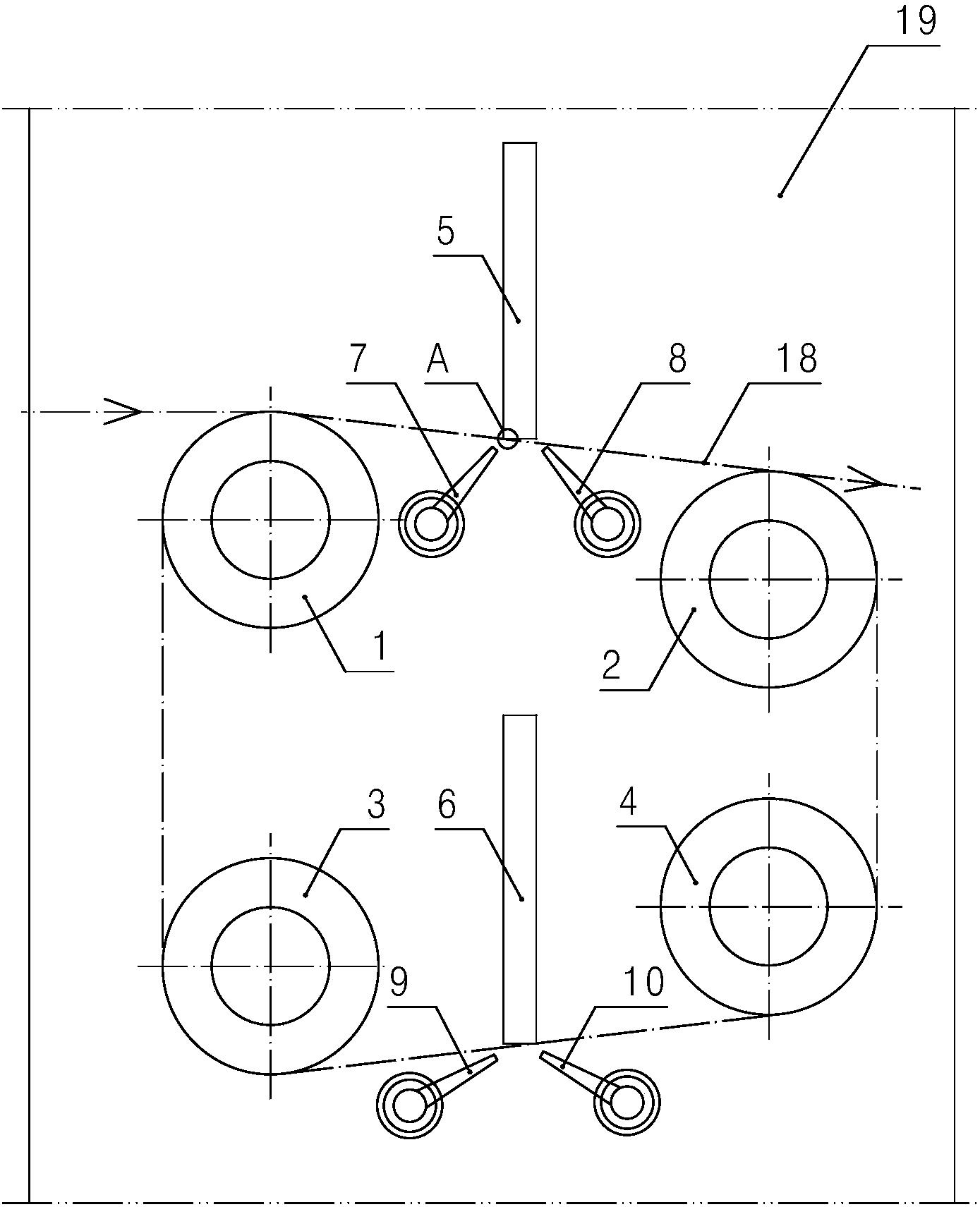

       本實用新型公開了一種改變金剛石線鋸的走線方向的金剛石線鋸的開刃裝置中的導輪組，包括：垂直安裝在導輪安裝板上的第一導輪、第二導輪、第三導輪和第四導輪，第一導輪和第二導輪位于上排，第三導輪和第四導輪位于下排，第一導輪和第三導輪位于左側，第二導輪和第四導輪位于右側；所述的第一導輪、第二導輪、第三導輪和第四導輪呈梯形布置，自第一導輪的軸心線至第二導輪的軸心線所形成的平面即上排導輪傾斜面相對于水平面呈向下傾斜布置，自第三導輪的軸心線至第四導輪的軸心線形成的平面即下排導輪傾斜面相對于水平面呈向上傾斜布置。本實用新型還提供了一種采用該導輪組的金剛石線鋸的開刃裝置，該導輪組的采用大大提高了金剛石線鋸的開刃效果。

       主權利要求:

       一種金剛石線鋸的開刃裝置中的導輪組，包括：垂直安裝在所述金剛石線鋸的開刃裝置中的導輪安裝板上的第一導輪、第二導輪、第三導輪和第四導輪，即：第一導輪、第二導輪、第三導輪和第四導輪的軸心線均垂直于所述的導輪安裝板，其中，第一導輪和第二導輪位于上排，第三導輪和第四導輪位于下排，第一導輪和第三導輪位于同一側，第二導輪和第四導輪位于同一側；其特征在于：所述的第一導輪、第二導輪、第三導輪和第四導輪呈梯形布置，自第一導輪的軸心線至第二導輪的軸心線所形成的平面即上排導輪傾斜面相對于水平面呈向下傾斜布置，自第三導輪的軸心線至第四導輪的軸心線形成的平面即下排導輪傾斜面相對于水平面呈向上傾斜布置。
