超硬材料網(wǎng)

       培育鉆石的世界遠比天然鉆石復雜，據(jù)國際培育鉆石協(xié)會（IGDA）數(shù)據(jù)顯示，全球培育鉆石市場已形成雙技術主導格局——CVD占據(jù)高端珠寶市場72%份額（＞3ct），而HPHT控制著58%的輕奢級產(chǎn)品（＜1ct）。這種分化源于二者迥異的生長機制。選擇優(yōu)質(zhì)的培育鉆石需要深入了解CVD和HPHT的區(qū)別。

       技術原理與工藝對比

       1.1 化學氣相沉積法（CVD）

       工藝機制：基于等離子體增強化學氣相沉積技術，在真空反應腔中通入含碳氣體（如甲烷），通過微波能量將氣體解離為碳原子，以TypeIb天然鉆石薄片為晶種，逐層外延生長（Epitaxial Growth）。

       生長速率：0.5-3μm/h（實驗室級設備），單晶生長周期約3-4周。

       晶體特征：

       生長方式：沿（100）晶向擇優(yōu)生長；

       純凈度：Type IIa型鉆石占比超85%（天然鉆石僅2%），不含氮和其他金屬雜質(zhì)，凈度普遍達VVS級以上；

       光學表現(xiàn)：顏色與天然鉆石高度一致，金剛光澤自然；

       缺陷控制：無金屬包體、磁性或磷光現(xiàn)象；

       顏色表現(xiàn)：本征色多為F-J色，需高溫退火（1800℃）改色處理；

       生長尺寸：典型尺寸可達10ct以上。

       1.2 高溫高壓法（HPHT）

       工藝機制：采用六面頂壓機，模擬地幔環(huán)境（5.5-6GPa，1300-1600℃），借助Fe-Ni-Co合金熔劑催化碳源（高純石墨）的相變。

       生長速率：每小時0.2-0.5克拉。

       晶體特征：

       晶體形態(tài)：立方-八面體聚形；

       雜質(zhì)特征：Type Ib型為主，含微量氮（<10ppm）及金屬包裹體，金屬包裹體含量約100-500ppm；

       顏色表現(xiàn)：約68%的HPHT鉆石呈現(xiàn)藍色基調(diào)（因硼雜質(zhì)導致），原生色可達D-E色級；

       特殊現(xiàn)象：部分批次存在磷光反應（黑暗中發(fā)光）

       主流產(chǎn)品：1-3ct

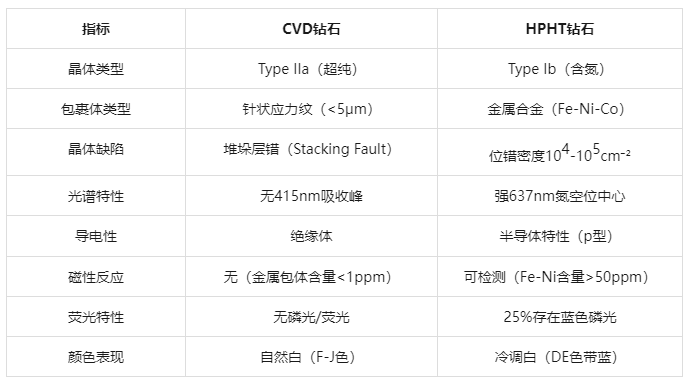

       技術性能指標對比

       品質(zhì)鑒別關鍵要素

       3.1 CVD改色工藝鑒別

       光致發(fā)光譜：經(jīng)退火處理的CVD鉆石在737nm處顯示硅空位中心（Si-V?）特征峰；

       陰極發(fā)光：呈現(xiàn)特征性生長環(huán)帶；

       DiamondView：顯示典型的層狀生長結構。

       3.2 HPHT特征檢測

       磁敏感性：使用0.5T永磁體可觀察到輕微位移；

       X射線形貌：顯示十字形應力分布；

       紅外光譜：檢測到1282cm?1處的鎳相關缺陷峰。

       消費決策模型

       4.1 品質(zhì)需求導向

       婚慶級選擇：

       CVD優(yōu)選：Type IIa占比>85%，凈度本身就很高，大粒度2克拉以上（成本相對較低），但在選擇顏色等級中一定要注意避免選擇改色處理的鉆石，需確認證書中無"Post-growth treatment"備注；

       HPHT優(yōu)選：適合挑選高色級D-E色（無需擔心有經(jīng)過改色處理），凈度選VVS-VS（相對金屬包裹體少，磁性?。?，最好選擇IGI證書中Clarity Characteristics欄標注為"None" 。

       輕奢級選擇：

       建議選擇0.5-1ct HPHT D-E色VS凈度；

       規(guī)避有磁性反應的批次（磁化率>5×10?? SI）。

       4.2 技術迭代動態(tài)

       CVD新突破：2023年Carnegie Institution實現(xiàn)無氮生長技術，色散值提升至0.044；

HPHT優(yōu)化：Element Six開發(fā)磁流體靜壓密封技術，將金屬包裹體降至50ppm以下。

       行業(yè)認證標準

       GIA培育鉆石報告：強制披露生長方法及后處理；

       IGI證書：新增等離子體指紋圖譜；

       NGTC國檢：執(zhí)行GB/T 16554-2023新規(guī)，要求注明熒光強度分布。

       結 語

       當前培育鉆石市場呈現(xiàn)明顯的技術分化：CVD在3ct以上珠寶級市場占有率已達72%（2023年貝恩數(shù)據(jù)），而HPHT在1ct以下首飾領域保持58%份額。建議消費者結合GIA/IGI檢測數(shù)據(jù)，重點關注晶體缺陷分布圖與光譜特征參數(shù)，而非單一依賴傳統(tǒng)4C體系。
