申請號: 201720326152.X

申請日: 2017.03.30

申請人: 上海征世科技有限公司

發明人: 龔闖; 吳劍波; 朱長征; 余斌

       摘要：

       本實用新型公開了一種金剛石薄膜生產自動化配料粉碎一體機，包括稱料桶和伺服電動機，所述稱料桶安裝在配料臺的入料口下側，且稱料桶下端安裝有流料板，所述稱料桶內下端面設置有底板，所述電磁繼電器安裝在開關的內部，所述伺服電動機與開關之間通過導線電性連接，所述流料板下側設置有傳送裝置，所述粉碎室內安裝有葉輪，所述粉碎室和儲料室之間設置有過濾網，所述配料臺和工作臺之間設置有入料口，所述直齒輪板與伺服電動機之間通過圓柱齒輪轉動連接，所述伺服電動機與安裝在配料臺上端的控制器之間通過導線電性連接。本實用新型將配料裝置和粉碎裝置整合在一臺機器上，提高了產品的生產效率，使用重力傳感器作為電路的開關執行者，實現配料自動化。

       主權利要求:

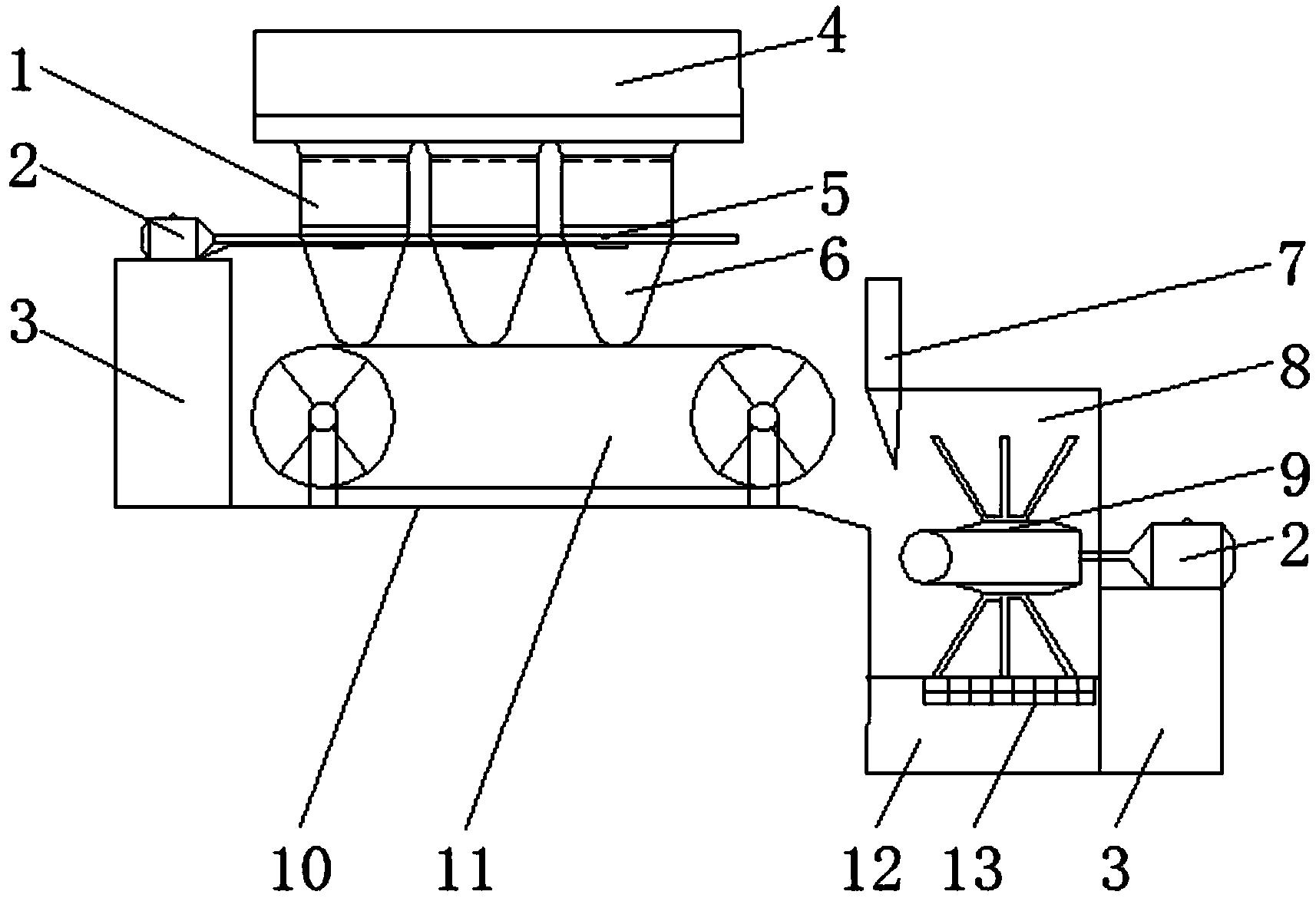

       一種金剛石薄膜生產自動化配料粉碎一體機，包括稱料桶(1)和伺服電動機(2)，其特征在于：所述稱料桶(1)安裝在配料臺(4)的入料口(21)下側，且稱料桶(1)下端安裝有流料板(6)，所述稱料桶(1)內下端面設置有底板(14)，所述底板(14)上端面安裝有重力傳感器(15)，且重力傳感器(15)與電磁繼電器(19)之間通過穿過底板(14)的導線(16)電性連接，所述電磁繼電器(19)安裝在開關(18)的內部，且開關(18)設置在翻板(17)上，所述伺服電動機(2)與開關(18)之間通過導線(16)電性連接，且翻板(17)安裝在伺服電動機(2)的轉軸上，所述流料板(6)下側設置有傳送裝置(11)，且傳送裝置(11)的右端設置有粉碎室(8)，所述粉碎室(8)內安裝有葉輪(9)，且葉輪(9)固定在伺服電動機(2)的轉軸上，所述粉碎室(8)和儲料室(12)之間設置有過濾網(13)，且粉碎室(8)設置在儲料室(12)的上方，所述配料臺(4)和工作臺(22)之間設置有入料口(21)，且入料口(21)的內部安裝有直齒輪板(20)，所述直齒輪板(20)與伺服電動機(2)之間通過圓柱齒輪(24)轉動連接，且伺服電動機(2)安裝在配料臺(4)一端，所述伺服電動機(2)與安裝在配料臺(4)上端的控制器(23)之間通過導線(16)電性連接。
