超硬材料網

       長期以來，通過相工程phase engineering提升新材料性質，一直是學界不懈的追求，其主要目標是，轉變相物理和化學性質的特定可調性。石墨烯的合成和研究，使得探索二維相變機制成為可能，為二維金剛石和金剛石薄膜形成，開辟了新道路。

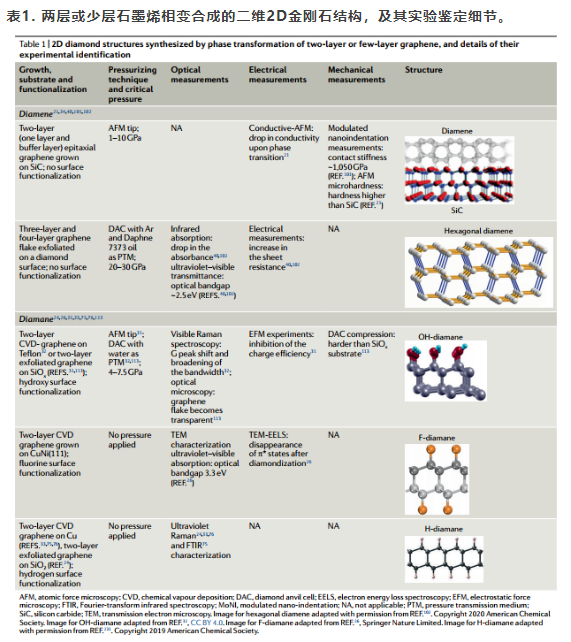

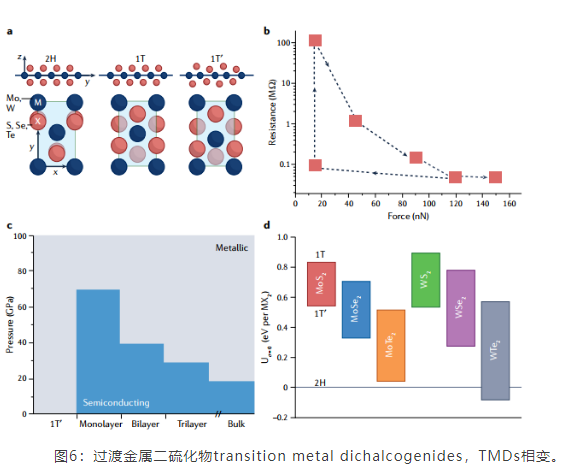

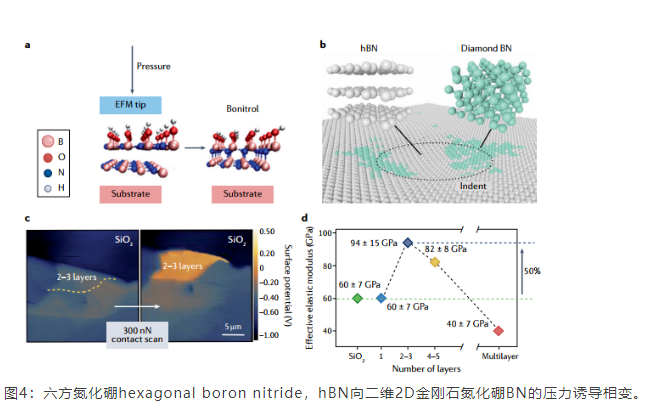

       近日，紐約大學Francesco Lavini，Martin Rejhon，Elisa Riedo，在Nature Reviews Materials 上發文，綜述研究了二維2D石墨系統及其他系統中最前沿的相變。討論了從石墨烯到二維金剛石sp2-sp3 轉變的理論模型，以及誘導轉變為二維金剛石的實驗過程。側重于化學功能化和壓力誘導轉變。探討了不同結構和環境因素，對相變演化和相變金剛石相性質的影響。同時，還簡要提及六方氮化硼、磷烯、過渡金屬二硫屬元素化物和Mxenes系統。最后，綜述了二維材料中，相變技術和應用，以及該領域的發展機遇。

 文獻鏈接：https://www.nature.com/articles/s41578-022-00451-y

 DOI: https://doi.org/10.1038/s41578-022-00451-y

 本文譯自Nature。
