　　申請號：201620829078.9
　　申請人：蕪湖眾紳機械制造有限公司
　　發明人：陳方日

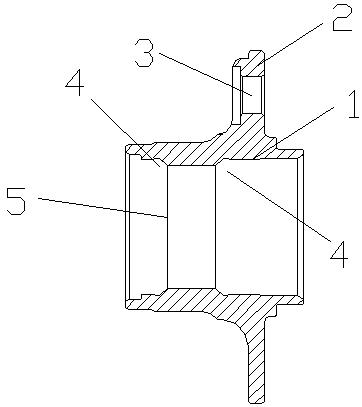

　　摘要： 本實用新型公開了金剛石磨加工輪轂，包括輪轂本體和輪轂法蘭盤，所述輪轂本體外表面有輪轂法蘭盤，所述輪轂本體與輪轂法蘭盤為一體結構，所述輪轂本體中心位置設有軸承固定孔，所述軸承固定孔上端和下端均設有輪轂外圈溝道，所述軸承固定孔四周設有螺栓孔，所述輪轂本體和輪轂法蘭盤相連接，所述軸承固定孔和輪轂本體相連接，所述輪轂外圈溝道和軸承固定孔相連接，所述螺栓孔和輪轂法蘭盤相連接，所述輪轂外圈溝道采用金剛石滾輪雙溝生產工藝加工，本實用新型改原有的單溝生產的輪轂內部加工工藝為金剛石滾輪雙溝生產的加工工藝，使輪轂內部和鋼球接觸的尺寸同心度更好，輪轂內部的尺寸更精細，增強了輪轂的壽命。 　　主權利要求：1.金剛石磨加工輪轂單元，其特征在于，包括輪轂本體和輪轂法蘭盤，所述輪轂本體外表面有輪轂法蘭盤，所述輪轂本體與輪轂法蘭盤為一體結構，所述輪轂本體中心位置設有軸承固定孔，所述軸承固定孔上端和下端均設有輪轂外圈溝道，所述軸承固定孔四周設有螺栓孔，所述輪轂本體和輪轂法蘭盤相連接，所述軸承固定孔和輪轂本體相連接，所述輪轂外圈溝道和軸承固定孔相連接，所述螺栓孔和輪轂法蘭盤相連接。
　　2.根據權利要求1所述的金剛石磨加工輪轂單元，其特征在于，所述輪轂外圈溝道采用金剛石滾輪雙溝生產工藝加工。
　　3.根據權利要求1所述的金剛石磨加工輪轂單元，其特征在于，所述輪轂外圈溝道尺寸和接觸的鋼球相適應。
　　4.根據權利要求1所述的金剛石磨加工輪轂單元，其特征在于，所述軸承固定孔尺寸和軸承相適應。
　　5.根據權利要求1所述的金剛石磨加工輪轂單元，其特征在于，所述螺栓孔均勻分布在輪轂法蘭盤上。
