　　CIMT 2015參展的平面磨床廠家不多，多以復合化的磨削中心、數控平面磨床、數控成型專用磨床為主。下面以展商展品為例做一簡單介紹與評述。 　　德國寶寧瓊格ORBIT36CNC精密平面成型磨床：該機床加工尺寸范圍：600×300mm；主軸最高轉速：5000r/min；磨削主軸電機可調速，在1500r/min轉速下主軸功率為8.5kW；三軸數控，數控系統是在西門子840D SL基礎上經過二次開發，界面友好，操作簡單。
　　機床在運行程序時，用戶通過USB接口也能導入和導出程序；程序在任何節點都可以被中斷，中斷后機床還能自動回到中斷點繼續運行。例如，零件的檢測時可以方便的中斷程序進行，可以通過鍵盤、鼠標或手輪進行操作。
　　機床采用滑鞍座式結構設計，砂輪相對于磨頭垂直導軌距離恒定，鞍座與工作臺直接承受磨削力，保證了磨削精度的穩定性；全新開發設計的X軸動壓滑動導軌，全新、抗磨損、減小摩擦的EasySlide涂層，確保極佳的平穩性，從而達到極高的精密性和極好的磨削表面質量。 　　柯爾柏斯來福臨PROKOS XT 磨削中心：該機是專門為加工復雜工件而開發的一款以磨削為主，集磨削、鉆削和銑削于一體的復合加工機床，專門配置24工位的砂輪刀具庫，可以根據加工工件的需要，快速靈活更換砂輪刀具；工件一次裝夾可以完成所有工序的加工，大大提高了加工效率與加工精度。
　　機床柔性十足，根據加工需求可自由選配各種數控分度單元、刀庫和測量系統，特別適合做復合加工。主軸功率大，可以實現從各種輪廓成型磨削到強力蠕動磨削。 　　德國ELB Kombi精密平面復合磨床：
　　該機床身材料為人造大理石，機床剛性顯著提升。獨立的前后床身采用澆鑄方式聯接固定，保證了各部分的高精密加工，澆鑄前精確調整各部分床身精度；同時，該機具有優異的吸震性能和良好的熱穩定性；三軸采用直線滾動導軌，三軸采用滾珠絲杠加伺服電機驅動；系統采用西門子840D。
　　機床柔性十足，根據加工需求可自由選配各種數控分度單元、刀庫和測量系統，特別適合做復合加工。主軸功率大，可以實現從各種輪廓成型磨削到強力蠕動磨削。 　　德國ZIERSCH的臥軸圓臺平面磨床：
　　機床所有結構件采用堅固的鑄件制造，床身重量大，保證了極佳的穩定性和剛性；垂直方向和橫向均采用高精度預緊的線性滾柱導軌，從而保證了磨削剛性和進給的靈敏性；縱向和垂直方向運動由交流伺服電機驅動，針對加工零件的特點，垂直方向配備海德漢高精度線性光柵尺進行閉環控制，從而保證了垂直方向的精確定位；橫向運動方向采用編碼器位置反饋半閉環控制。

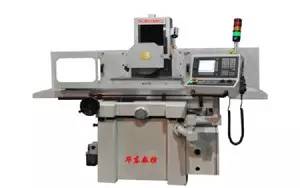

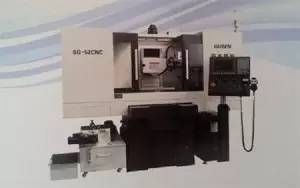

　　控制系統采用自己開發的Z-control專用數控系統，操作簡便舒適；砂輪修整自動補償；全自動磨削循環和砂輪修整循環程序；采用10.4英寸液晶彩色觸摸屏幕；電子手輪用于橫向和垂直方向對刀。 　　威海華東數控的SG40100NC2數控平面磨床：（1）機床采用十字拖板布局形式，立柱采用雙層壁結構。工作臺左右移動由變量葉片泵驅動，并采用獨立液壓站閉式液壓系統，具有剛性強，熱變形小，運動平穩，噪聲小等優點。（2）電氣控制采用SIEMENS 808D數控系統，穩定可靠。因Y、Z軸采用伺服控制，并采用電子手輪遠程控制，取代傳統機械手輪，傳動系統簡化，使得該機床的操作更趨人性化，維修簡單化。（3）本機配備自動定尺寸磨削功能，可進行全自動平面磨削，大量降低人工成本。（4）機床各向導軌均設有防護罩，工作臺與立柱間設有擋水板，可隨鞍座前后移動，工作臺防護罩為帶推拉門的半封閉護罩，護罩門打開時機床無法啟動。（5）具有故障自動報警功能，若機床出現潤滑缺油，可自動停機并報警。 　　浙江固本精機的SG-52CNC數控平面磨床：機床標準配置為三軸數控,展機是在工作臺上又增加了第四軸的精密數控分度頭，通過數控系統進行控制，可實現四軸四聯動，可用于精密磨削加工專業沖頭刀具、各種螺旋刀具工具的溝槽等。
　　機床工作臺前后移動（Y軸）導軌、磨頭上下移動（Z軸）導軌為高精度預緊線性導軌，工作臺左右移動（X軸）導軌為雙V硬軌，全封閉護罩。機床采用臺灣新代數控系統，在此基礎上進行二次開發，完善的人機畫面，簡單實現自動化數控加工。
　　內建各種砂輪修整循環程序，如：底面、斜角、內外圓角、復角、曲面等模式；內建各種磨削循環程序，如：平面、臺階、等深距溝槽、不等深距溝槽、曲面等模式；具備手輪模擬磨削路徑功能，手輪轉動機床運行路徑，手輪停轉機床即停，方便程序測試，避免撞擊。加工參數畫面可直接存儲，方便下次使用時直接調用。

　　本次展會的平面磨床起點較高，多以精密、數控、復合加工為主，充分展示了平面磨床下一步的發展方向，即精密、專用復合、數控易操作減少人力成本。從本屆展覽會的展品看，單純標準的平面磨床不多，多數是在平面磨床的基礎上進行了改進提升，即針對行業零部件的加工，增加平面磨床的功能，來實現零部件加工的成型復合磨床、專用磨床；境外機床，尤其是德國、瑞士的產品總體水平較高，在高精密化、復合化上下了很大功夫。因此，境內機床生產廠家，在高精度、數控復合加工、可靠性及精度保持性方面還有很長的路要走。需要我們靜下心來在機床材料、制造工藝裝備、機床性能、質量、可靠性等方面狠下功夫，才能達到先進水平。
