       摘要：復合加工工藝（HMP’s）相對于傳統加工工藝，能夠加工難切割材料并具有競爭力的價格優勢。本文通過對鉻鎳鐵合金718進行放電金剛石表面磨削加工（EDDSG）來進行建模，并研究其材料去除率（MRR）；MRR是低成本高效益的一個加工參數。在進行EDDSG前后用掃描電子顯微鏡（SEM）進行觀察并驗證了該工藝的實際效益。利用響應曲面法（RSM）中的旋轉中心組合設計（CCRD）對實驗進行規劃和分析。建立了EDDSG輸入?yún)?shù)（砂輪速度、脈沖電流、占空因數）間的數學關系。利用人工神經網絡算法（ANN）對RSM進行建模。MRR預測值和實驗結果匹配。
       關鍵詞：EDDSG，鉻鎳鐵合金718，響應曲面法，SEM
1. 引言
       鎳基合金是應用最為廣泛的超合金，占整個航天發動機制備材料的50%，特別是在燃?xì)鉁u輪機室制造方面；在高溫環境下耐腐蝕、耐機械疲勞、耐熱疲勞、抗蠕變和耐磨損性能好。而加工這些機械性能優越的難切割材料也是非傳統加工工藝的一個棘手問題。復合加工工藝（HMP’s）則是解決該問題的其中一個方案。
       HMP’s 集成了眾多單一加工工藝的優勢，又將單一工藝的劣勢降到最低。HMP’s基于多個可控制的加工工藝機理同時對工藝性能產生影響從而提高加工精度。放電加工（EDM）是一種常見的加工工藝，放電脈沖能量對工件的表面整體性能有一定影響，導致微裂縫、降低材料的抗疲勞強度等。為解決EDM工藝中這一問題，Koshyet等人將金剛石磨削和EDM結合起來，即放電金剛石磨削技術（EDDG）來加工導電材料。Sanjeev Kumar 指出，在電火花作用下，通過熱軟化工件材料，磨削力得到了大大的降低。
       Yadavet將EDDG裝置分為三個不同的構造部分，如圖一所示：放電金剛石切斷磨削（EDDCG）、放電金剛石平面磨削（EDDFG）和放電金剛石表面磨削（EDDSG）。EDDCG是利用砂輪的周邊面，通過研磨和打火花將工件切割成條或者在工件上加工溝槽。EDDFG是利用砂輪的拋光面，通過研磨和打火花對工件端面進行加工；EDDSG是利用砂輪周邊面，通過研磨和打火花對工件平面進行加工。

       根據以上文獻綜述，鮮有研究利用EDDSG工藝對新型先進材料如鉻鎳鐵合金718進行加工。因此，本論文旨在研究鉻鎳鐵合金718的EDDSG加工工藝。利用RSM和ANN技術求得的MRR預測值和實驗結果相匹配。
2. 實驗
       所有實驗都在ENC 35 EDM上進行；圖二為EDDSG裝置，由青銅結合劑金剛石砂輪、直流電機、柄軸、V型帶、軸承和交流可逆同步電動機組成，如圖三所示。通過特殊裝置將青銅結合劑金剛石砂輪固定在機器上，ZNC EDM機的伺服系統用來保持兩個電極的間隔。表二為金剛石砂輪的規格。



       砂輪和工件之間的間隙取決于間隙電壓裝置的絕緣擊穿強度。柄軸用于自旋轉和帶動砂輪旋轉，因此柄軸的設計就需要一些輸入?yún)?shù)，如材料、直徑、RPM、電機功率等。柄軸直徑19mm，材料為EN24，軸承標準為ISI No. 1203。驅動砂輪旋轉的電機為2HP、46000rpm的永磁直流電機（PMDC）。V型傳送帶為13mm×9mm，傳送帶的梯形截面有利于和滑輪保持接觸以防止滑落。PMDC速度是可控的；通過自動進給裝置實現工作臺的往復運動，以此來保持砂輪和工件的相對運動。所有實驗都按照平面磨削模式操作。鉻鎳鐵合金718為本實驗的材料，其組份如表3所示。

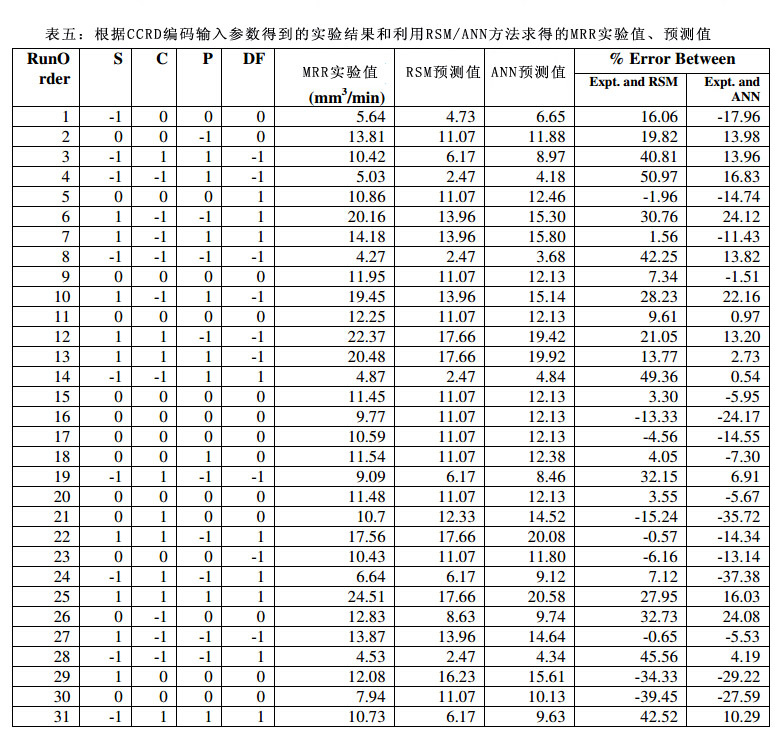

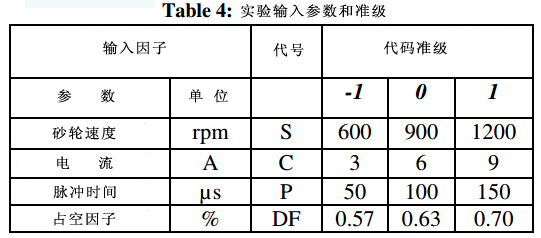

       砂輪速度、脈沖電流、脈沖間隔和占空因數為控制系數，MRR為性能參數。每一個輸入?yún)?shù)值都有中間試驗求得。表4為控制系數的實際值。根據CCRD對每個因子最少3個準級的要求進行實驗。本實驗中，選用標準的CCRD矩陣，四個控制系數三個準級七個中心點；共計31組實驗。表5為實驗結果和編碼變量。



       所有實驗都在60mm×10mm的鉻鎳鐵合金718材料上進行操作，30分鐘。用高精度電子天平對加工前后的材料進行稱量。砂輪速度由數字轉速計測得。
3. 數學模型
3.1 響應曲面法（RSM）
       RSM是將數學和統計相結合的一種研究方法，用于分析若干獨立變量對一個非獨立變量的影響，其目標是優化響應值。在諸多實驗條件下，可以以定量形式表示獨立因子，如公式（1）所示。


       在響應值Y和定量因子中，函數φ叫做相應曲面，或響應函數。
       相應曲面Y的一階多項式如公式（2）所示：


       公式3為MRR表達式：


3.2 模型適宜度檢測

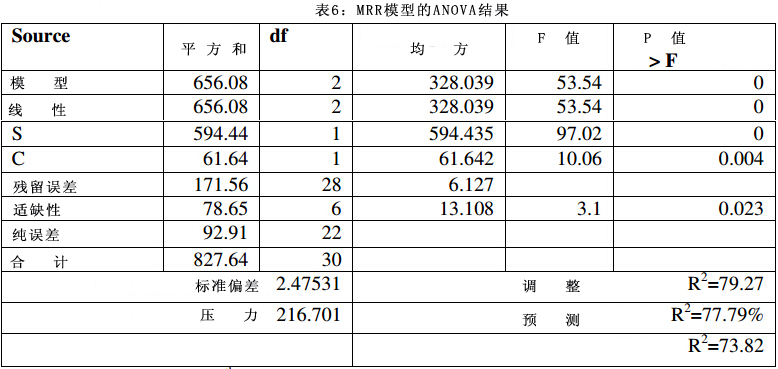

       實驗用變量分析技術（ANOVA）對模型的適宜度進行檢測，表6為二階響應面結果。決定系數（R2）表示模型的適宜程度。決定系數值（R2=0.96998）表明總變量中僅不足3 %沒有被模型解釋說明; R2=0.7927表明總變量中20 %沒有被模型解釋說明；R2=0.7779是一個較高值且接近決定系數，這說明了模型的顯著性。預測R2 和調整值R2一致。

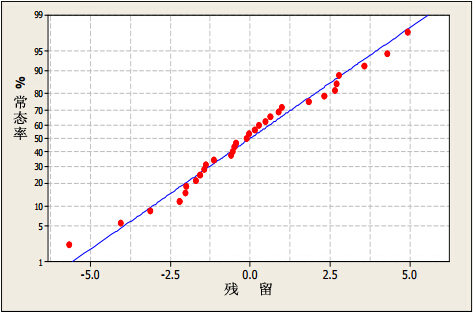

       表6中＞F值小于0.05，這說明模型比較顯著；同樣，砂輪速度（S）和電流（C）都有較為顯著的效果。缺適性與預期的一致，不是很顯著。圖4為抗拉強度殘留的常態率圖，呈直線下降趨勢，這說明誤差分布正常。
4.EDDSG工藝的建模
       本論文利用ANN文獻中的反向傳播算法對EDDSG工藝進行建模，ANN建模分三部：訓練、測定和確認；并用MATLAB軟件對其進行編碼。表3為實驗數據訓練出的ANN文獻；對于網絡測定，選取實驗結果數目的70 %如表4所示。利用LM反向傳播算法進行網絡訓練；LM是一種網絡訓練函數，該函數能夠根據LM優化對權重和偏差值進行更新，由隱層的選數和每個隱層中節點的數目?jī)?yōu)化構成。
       根據網絡性能對隱層數目和節點進行選擇，用均方誤差（MSE）對網絡性能進行測試，MSE計算公式如下：


       其中，dj為jth節點的期望輸出值，yj為jth節點的預測值。N為訓練類型總數目，M為輸出節點數目。

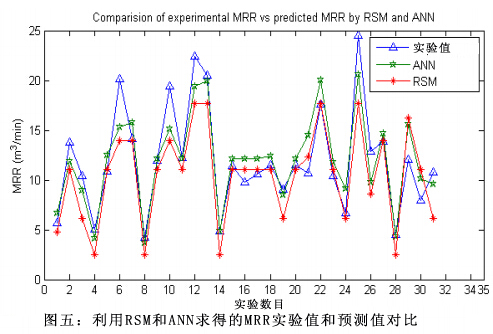

       表7為EDDSG工藝建模，能夠預測MRR的絕對平均百分比誤差（2.66%）和最大百分比誤差（29.22%）。表5為RSM和ANN技術求得的實驗值和預測值。圖5為MRR實驗值和預測值對比圖。


5. RSM和ANN對比
       實驗將ANN模型和RSM模型的預測能力進行對比。表8為兩個模型的預測值。圖5為兩種模型輸出預測的類似對比。對于所有的輸出值，ANN模型和實驗值相符合，一致性很好。RSM模型的絕對偏差要比ANN模型大許多。因此，ANN模型要比RSM模型的歸納能力更強。ANN模型的這種較高的精準度主要是由于它更接近系統的非線性的能力。
6. EDDSG加工表面形態
       圖6為鉻鎳鐵合金718加工前、加工過程中在最大MRR條件下利用SEM獲得的表面形態圖。圖6（a）中未加工表面上有澆鑄痕跡和凹槽被去除的跡象并形成新生表面；此時EDDSG工藝參數為砂輪速度1200rpm，電流9 Amps，脈沖時間為150μs，占空因子為70 %。同時還觀察到少數沒有被磨削掉的EDM洼坑。


結論：
       1）砂輪速度對MRR影響最大，其次是脈沖速度。
       2）要獲得較高的MRR值，可以將高砂輪速度、高脈沖電流、較長的脈沖時間和較大的占空因子結合起來。
       3）ANN預測模型在訓練范圍內可以有效預測MRR。與響應曲面模型相比，ANN模型在預測MRR值時更精確更穩定。（編譯：中國超硬材料網）
