申請?zhí)枺?/strong>CN202210986237.6

申請人：蘇州安能捷工具有限公司

發明人：吳劍

       摘要:

       本發明公開了一種金剛石鉆頭燒結裝置，屬于金剛石鉆頭加工技術領域。在金剛石鉆頭進行燒結工序前，燒結機構與抽氣機構和輸氣機構分別脫開，在第一連接頭內部安裝有承重箱，承重箱頂部為放置金剛石鉆頭的儲料盒，儲料盒底部有落料槽，金剛石鉆頭有序落入落料板內，在支座上設置有滑槽，輸氣機構和抽氣機構通過連接頭在支座上滑動，與燒結機構連接，通過滑槽滑動的形式，可以提高連接效率；燒結機構內部輸送機構在環形導軌環繞工作，推桿推動落料板內的金剛石鉆頭至固定環位置，由固定環將金剛石鉆頭夾緊，第一輸送組件上安裝的固定座位置對稱，可以更好的保證在燒結管內部的金剛石鉆頭可以更好的受熱。

       主權利要求:

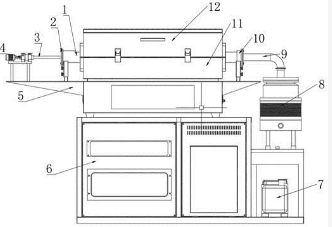

       1.一種金剛石鉆頭燒結裝置，包括控制箱（6）、燒結機構、輸送機構、輸氣機構、抽氣機構和送料機構，所述燒結機構設置在所述控制箱（6）上方，其特征在于，所述燒結機構包括箱座、加熱箱（11）、燒結管（1）和支座（5），所述箱座設置在所述控制箱（6）上方，所述支座（5）設置在所述箱座兩側，所述加熱箱（11）設置在所述箱座上方，所述燒結管（1）中部設置在所述加熱箱（11）內部，兩端延伸至所述加熱箱（11）外部，所述燒結管（1）底部開設有用于所述輸送機構運輸所述金剛石鉆頭的開口，所述輸送機構設置在所述加熱箱（11）下部，所述燒結管（1）兩端分別與所述輸氣機構和所述抽氣機構通過連接頭連接，兩個所述連接頭中的一個朝向所述加熱箱（11）一側設有所述送料機構，所述支座（5）上開設有滑槽，所述連接頭與所述滑槽滑動配合，所述送料機構隨著所述滑動配合進入所述燒結管（1）內，將所述金剛石鉆頭送至所述輸送機構上，所述燒結管（1）內部設置有空氣含量檢測組件和工作氣體濃度檢測組件，所述空氣含量檢測組件與抽氣機構信號連接，所述工作氣體濃度檢測組件與輸氣機構信號連接；所述控制箱（6）內部設置有用于控制所述金剛石鉆頭加工的控制機構，所述控制機構分別與所述抽氣機構和所述輸氣機構信號連接，在燒結過程中，所述控制機構控制所述抽氣機構對所述燒結管（1）進行抽真空，所述空氣含量檢測組件將所述燒結管（1）內部空氣含量達標信號發送至所述控制機構，所述控制機構控制所述空氣含量檢測組件停止工作，同步的控制所述輸氣機構對所述燒結管（1）輸送工作氣體，所述工作氣體濃度檢測組件將所述燒結管（1）內部工作氣體濃度達標信號發送至所述控制機構，所述控制機構控制所述燒結機構進行所述金剛石鉆頭燒結工作。
