申請?zhí)枺篊N202221571830.6

申請人：唐山萊銳思科技有限公司

發(fā)明人：陳志海  張春英  張寒  侯偉  劉鳳春  楊光輝  王立亞  楊愛民  薛濤  李杰

摘要:

       本實用新型涉及視覺模塊技術領域，尤其涉及一種高精度雙目視覺金剛石線切割對位模塊。包括雙目相機，所述雙目相機設置在外殼內，所述外殼與所述雙目相機對應的位置設置有防護鏡片，所述鏡片的一側設置有氣嘴，所述氣嘴通過氣管與壓力氣源連接，所述外殼為封閉結構，所述外殼通過設置的氣口與壓力氣源連接。通過在雙目相機的鏡片一側設置氣嘴和液嘴，實現(xiàn)氣液的鏡片清理無需停機人工清理；通過在外殼中設置氣口，并通過氣口連接壓力氣源使外殼內實現(xiàn)正向氣壓，有效避免灰塵進入外殼內，避免對雙目相機造成污染。

主權利要求:

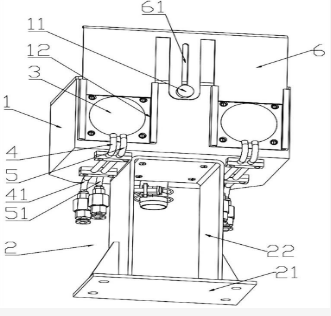

        1.一種高精度雙目視覺金剛石線切割對位模塊，包括雙目相機(10)，所述雙目相機(10)設置在外殼(1)內，其特征在于：所述外殼(1)與所述雙目相機(10)對應的位置設置有防護鏡片(3)，所述鏡片(3)的一側設置有氣嘴(4)，所述氣嘴(4)通過氣管(41)與壓力氣源連接，所述外殼(1)為封閉結構，所述外殼(1)通過設置的氣口(7)與壓力氣源連接。
