申請號: 201721549806.1

申請日: 2017.11.20

申請人: 小林金剛石刀具（杭州）有限公司

發明人: 劉占仁; 胡龍

       摘要：

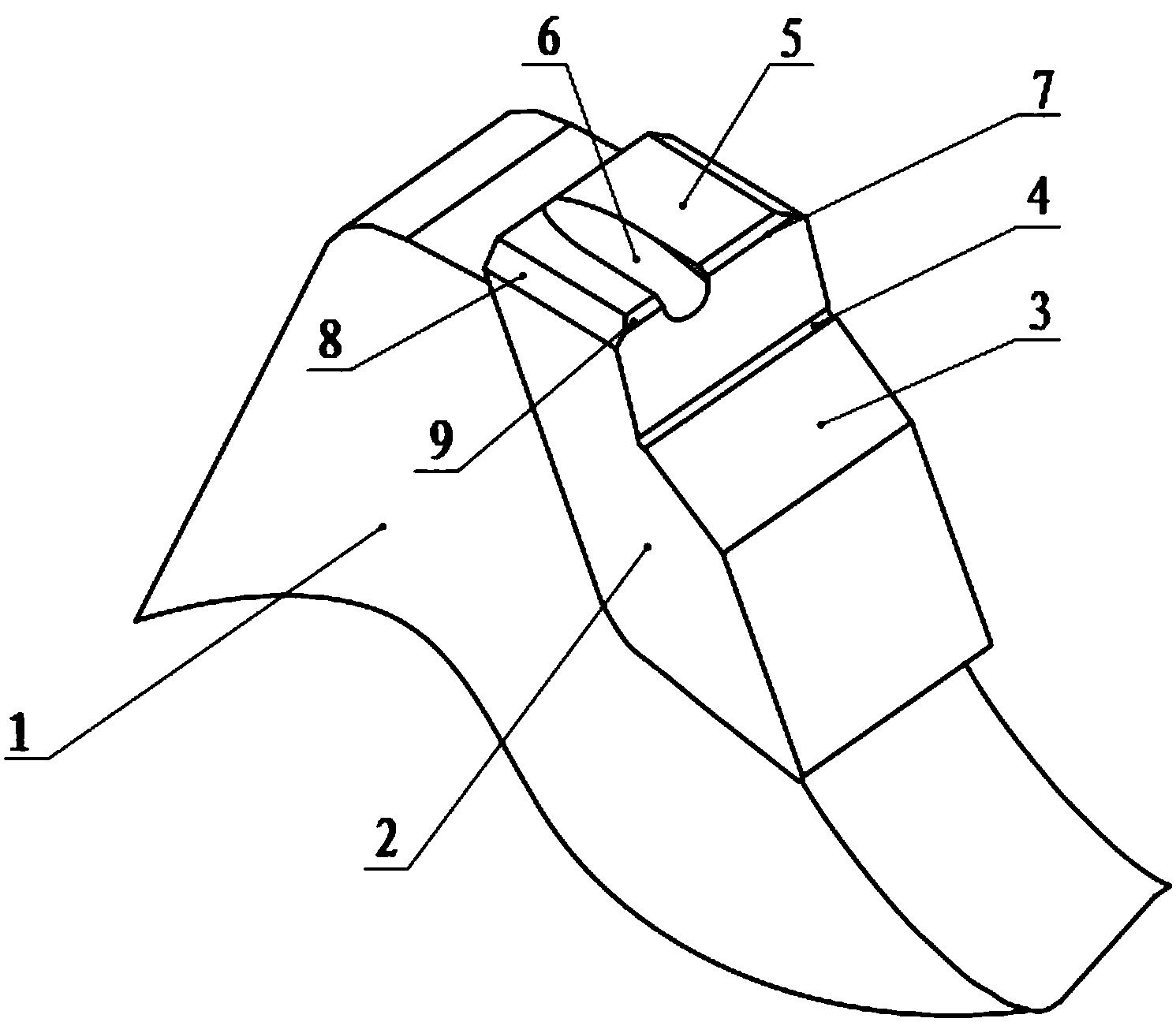

       本實用新型公開了一種金屬切割用圓鋸片，包括鋸片本體和固定在鋸片本體的刀頭座上的金屬陶瓷刀頭，刀頭的前刀面向內側凹陷呈一平角，前刀面的彎折處還設有一道斷屑槽，刀頭的后刀面頂端端面上還設有一道先端倒角，后刀面兩側還設有分屑槽，刀頭的刃口上還設有一道負倒棱，刀頭座上還設有兩固定槽，兩固定槽的兩側各設有一安裝孔，刀頭上設有與固定槽相對應的固定凸臺，兩固定凸臺上分別設有與安裝孔相對應的固定孔，刀頭插入連接在刀頭座上，兩金剛石棒分別插入兩組安裝孔及固定孔，金剛石棒的兩端與安裝孔之間還分別過盈配合有一錐形的銅嵌套，金剛石棒的兩端還分別固定有一蓋板，本實用新型切割效率高、切割精度高且使用壽命長。

       主權利要求:

       一種金屬切割用圓鋸片，包括鋸片本體和固定在鋸片本體刀頭座上的金屬陶瓷刀頭，其特征在于：所述刀頭的前刀面向內側凹陷呈一平角，所述前刀面的彎折處還設有一道斷屑槽，所述刀頭的后刀面頂端端面上還設有一道先端倒角，所述后刀面兩側還設有分屑槽，所述刀頭的刃口上還設有一道負倒棱，所述刀頭座上還設有一橫一豎兩連接呈銳角狀的固定槽，兩所述固定槽的兩側各設有一安裝孔，所述刀頭的背部及底部各設有一與所述固定槽相對應的固定凸臺，兩所述固定凸臺上分別設有與所述安裝孔相對應的固定孔，兩組安裝孔及固定孔分別同軸設置，所述固定孔的直徑小于所述安裝孔的直徑，所述刀頭插入連接在所述刀頭座上，兩金剛石棒分別插入兩組所述安裝孔及固定孔，所述金剛石棒的直徑與所述固定孔的直徑相等，所述金剛石棒的兩端與所述安裝孔之間還分別過盈配合有一錐形的銅嵌套，所述金剛石棒的兩端還分別固定有一蓋板，所述蓋板與所述銅嵌套連接為一體，所述蓋板的材質與所述刀頭座的材質相同且其外端面與所述刀頭座的側面相齊平。
