申請號: 201721390548.7

申請日: 2017.10.26

申請人: 河南飛孟金剛石工業有限公司

發明人: 李建林; 耿蓬波; 李立; 李花蕾; 趙春紅; 司蕊蕊

       摘要：

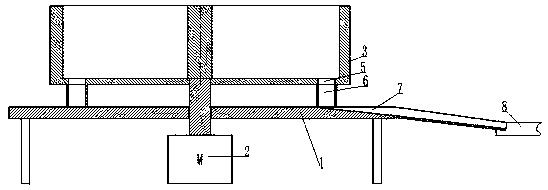

       本實用新型公開了一種合成塊自動組裝裝置，包括帶支腿的平臺，所述平臺下方設有電動機，所述平臺上方設有與電動機輸出軸連接的圓盤，所述圓盤內通過若干個以圓心到壁邊的隔斷將圓盤內腔分為與合成塊組成零件數量相同的區域，每個區域靠壁邊處設有下料口，下料口下方接有下料管，下料管下口貼近平臺上表面；所述平臺上表面設有一個向外傾斜的斜槽，斜槽起始處貫穿下料管運動區域在平臺上的投影范圍，所述斜槽末端連接直線震動送料器。與現有技術相比，本實用新型結構簡單，對合成塊各部件進行排序，有助于后續組裝。

       主權利要求:

       一種合成塊自動組裝裝置，其特征在于，包括帶支腿的平臺，所述平臺下方設有電動機，所述平臺上方設有與電動機輸出軸連接的圓盤，所述圓盤內通過若干個以圓心到壁邊的隔斷將圓盤內腔分為與合成塊組成零件數量相同的區域，每個區域靠壁邊處設有下料口，下料口下方接有下料管，下料管下口貼近平臺上表面；所述平臺上表面設有一個向外傾斜的斜槽，斜槽起始處貫穿下料管運動區域在平臺上的投影范圍，所述斜槽末端連接直線震動送料器。
