申請?zhí)? 201721485763.5

申請日: 2017.11.09

申請人: 華晶精密制造股份有限公司

發明人: 任陸軍; 王英華; 劉永奇; 張建華; 葉長青; 侯相合; 張夢冉; 馬瑞濤

       摘要：

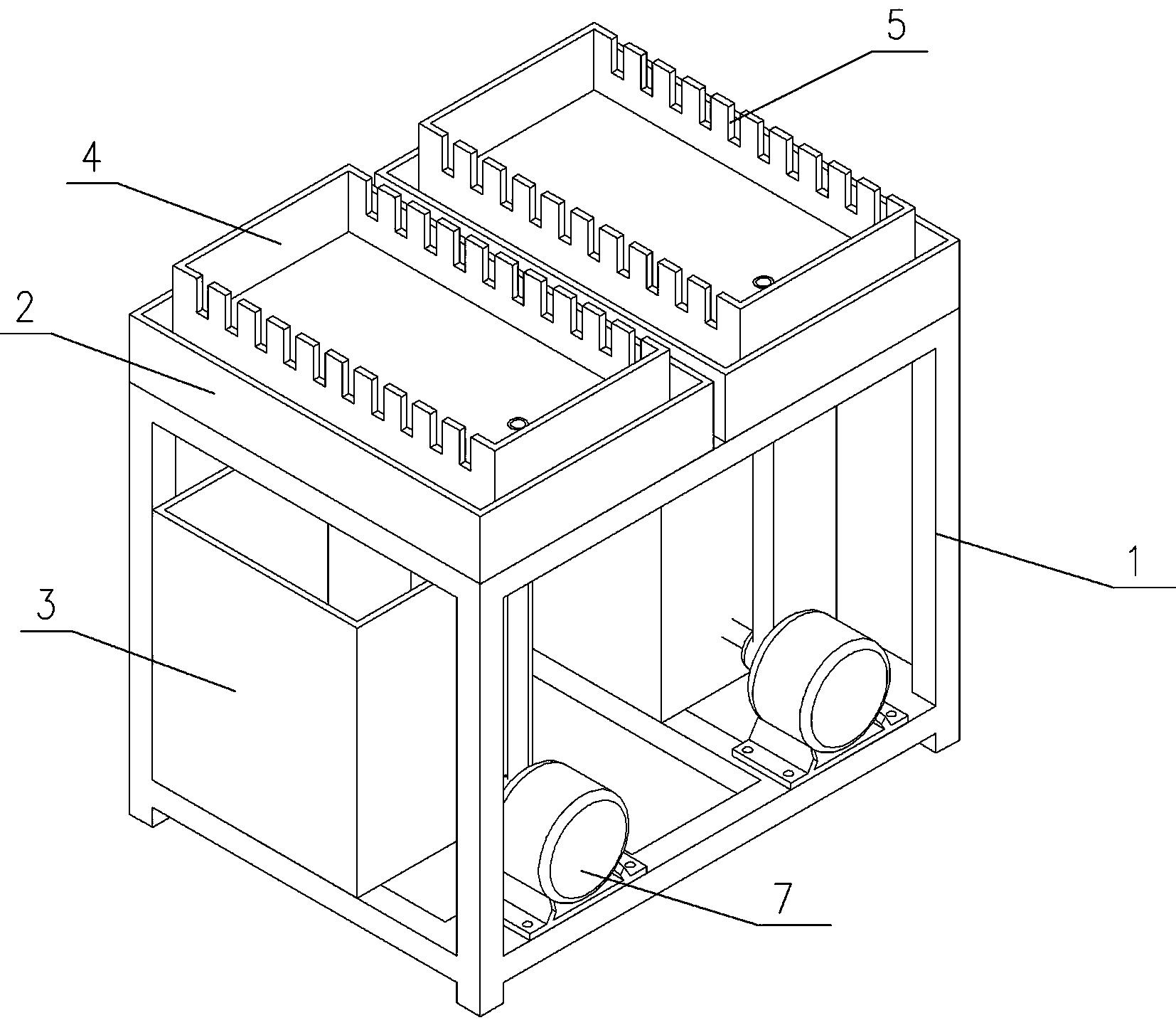

       一種金剛石切割線原線除油裝置，包括支架，所述支架的上方并排設置多個頂部開口的循環槽，支架的內部設置與循環槽對應的堿洗液儲槽；各循環槽的槽內均設置呈矩形框結構的堿洗槽，各堿洗槽均兩兩相對設置，各堿洗槽上相對設置的兩組矩形框的側壁上均勻開設數個原線導向槽，原線導向槽的槽底高出矩形框循環槽的框體高度，各堿洗槽的底部均開設進液口，各進液口均連有進液管，各進液管穿過循環槽的槽底連接堿洗泵；各循環槽的底部均開設出液口，各出液口均連有出液管，各出液管的出口端均與堿洗液儲槽連通，堿洗液儲槽與堿洗泵的進口管道連通。本裝置的生產工藝合理，產品合格率高，解決金剛石切割線的原線除油不徹底及因堿洗泵不正常工作無法滿足客戶要求金剛石切割線長度等問題，提高產品合格率和生產效率。

       主權利要求:

       一種金剛石切割線原線除油裝置，其特征在于，包括支架，所述支架的上方并排設置多個頂部開口的循環槽，支架的內部設置與循環槽對應的堿洗液儲槽；各循環槽的槽內均設置呈矩形框結構的堿洗槽，各堿洗槽均兩兩相對設置，各堿洗槽上相對設置的兩組矩形框的側壁上均勻開設數個原線導向槽，原線導向槽的槽底高出矩形框循環槽的框體高度，各堿洗槽的底部均開設進液口，各進液口均連有進液管，各進液管穿過循環槽的槽底連接堿洗泵；各循環槽的底部均開設出液口，各出液口均連有出液管，各出液管的出口端均與堿洗液儲槽連通，堿洗液儲槽與堿洗泵的進口管道連通。
