申請?zhí)? 201721183398.2

申請日: 2017.09.14

申請人: 湖北省華建石材股份有限公司

發明人: 李龍才

       摘要：

       本實用新型涉及一種可拆裝的金剛石鋸片，包括多個刀體和基體，所述的多個刀體呈環形均勻設置在所述基體的外側；每個所述刀體均包括刀頭和安裝部，所述刀頭固定設置在所述安裝部的外側，所述安裝部固定安裝在所述基體的外側；在所述安裝部的內側設有安裝塊，在所述基體的外側設有與所述安裝塊相匹配的卡槽，所述安裝塊與所述卡槽卡合配合；在所述安裝部與所述基體卡合配合的外側設有鎖緊塊，所述鎖緊塊的一端與所述基體固定連接，所述鎖緊塊的另一端與所述安裝部通過螺栓固定連接。本實用新型的有益效果是：方便對刀體進行可拆卸式安裝，使刀體和基體能夠分開運輸，有效防止了在運輸過程中刀體對設備或者工作人員產生安全威脅。

       主權利要求:

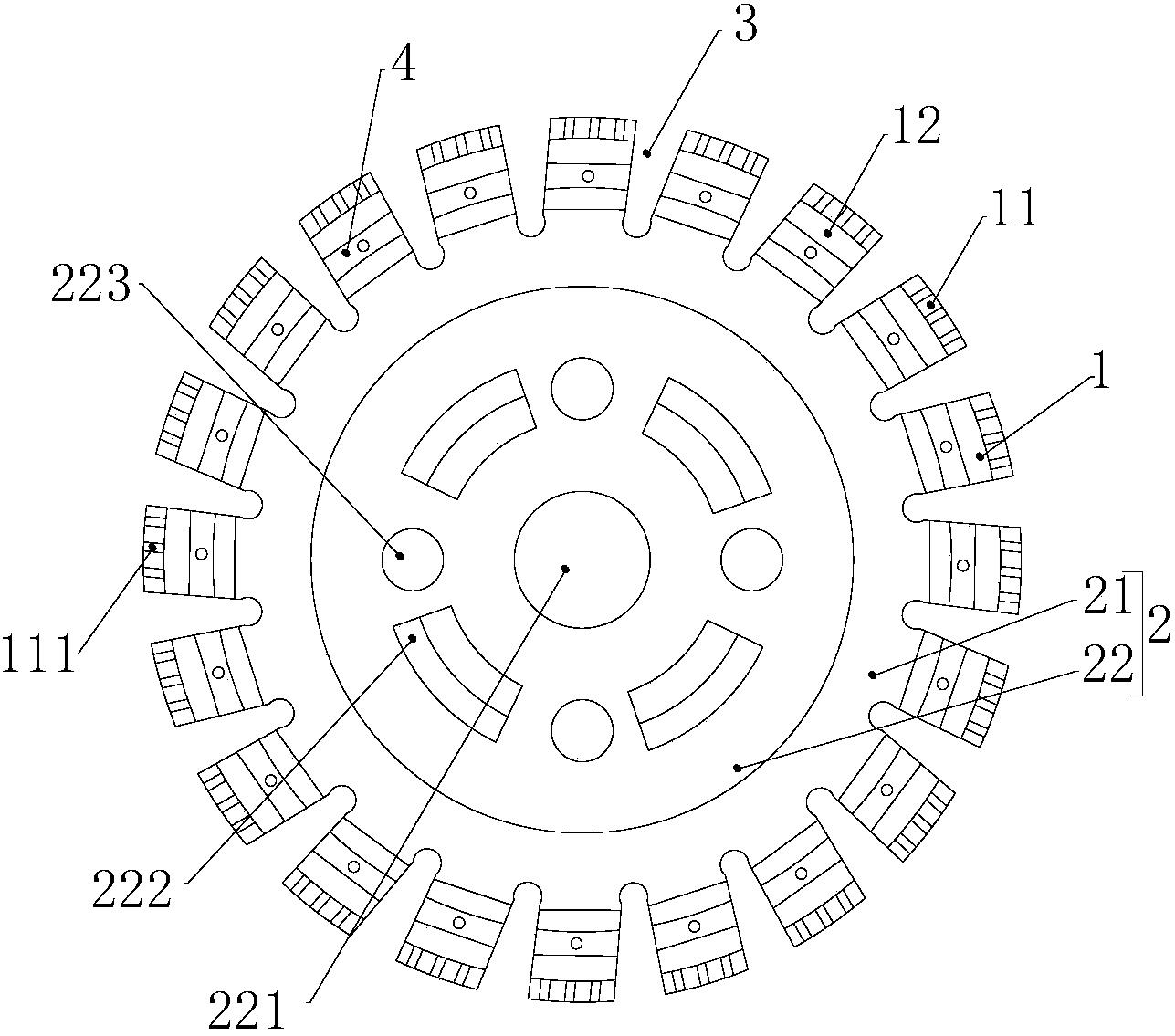

       一種可拆裝的金剛石鋸片，其特征在于：包括多個刀體(1)和基體(2)，所述的多個刀體(1)呈環形均勻設置在所述基體(2)的外側；每個所述刀體(1)均包括刀頭(11)和安裝部(12)，所述刀頭(11)固定設置在所述安裝部(12)的外側，所述安裝部(12)固定安裝在所述基體(2)的外側；在所述安裝部(12)的內側設有安裝塊(13)，在所述基體(2)的外側設有與所述安裝塊(13)相匹配的卡槽(211)，所述安裝塊(13)與所述卡槽(211)卡合配合；在所述安裝部(12)與所述基體(2)卡合配合的外側設有鎖緊塊(4)，所述鎖緊塊(4)的一端與所述基體(2)固定連接，所述鎖緊塊(4)的另一端與所述安裝部(12)通過螺栓固定連接。
