申請?zhí)? 201720935139.4

申請日: 2017.07.22

申請人: 寧波鴻豐泰高新材料有限公司

發明人: 沈靖杰; 章愛娟; 沈利明

       摘要：

       本實用新型公開了一種生產金剛石線鋸母線的電鍍槽，包括放線架、電流表、風葉、收線輪、移動槽和去離子清洗槽，所述放線架頂部設置有放線輪，所述放線輪外部連接有鋼絲線基體，所述電流表外部設置有鋼絲線基體，所述電機外部連接有電機外殼，所述鍍鎳槽左側設置有第一冷水清洗槽，所述第二熱水清洗槽左側設置有堿洗槽，所述槽體內部連接有滑輪，所述滑輪外部設置有滑輪支架。該生產金剛石線鋸母線的電鍍槽設有多個清洗槽，有效清洗鋼絲線基體上的油污和金屬表面氧化物，在電鍍時效果更好，整個裝置采用獨立式可移動的槽體，在更換被腐蝕的槽體時更加方便快速，該生產金剛石線鋸母線的電鍍槽操作簡單，在維護方面比較方便，大大提高工作效率。

       主權利要求:

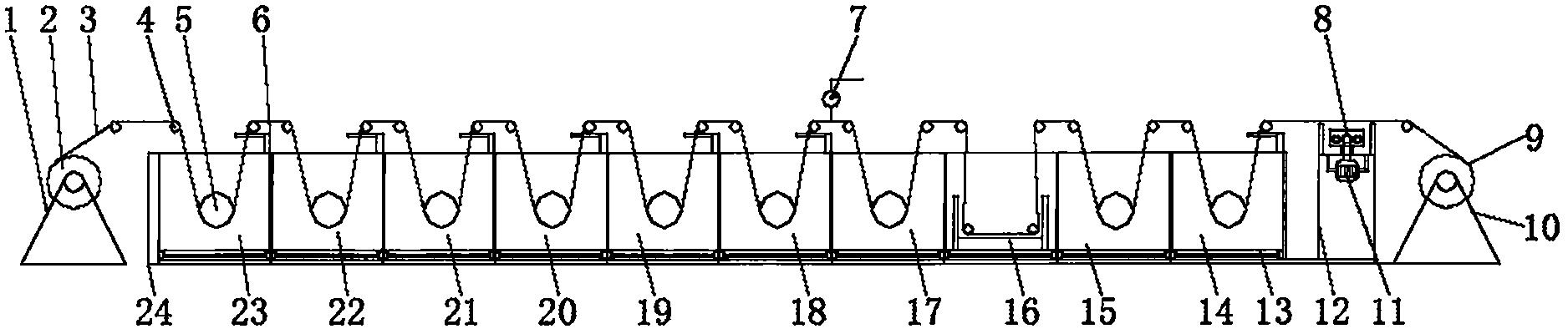

       一種生產金剛石線鋸母線的電鍍槽，包括放線架(1)、電流表(7)、風葉(8)、收線輪(9)、移動槽(13)和去離子清洗槽(14)，其特征在于：所述放線架(1)頂部設置有放線輪(2)，所述放線輪(2)外部連接有鋼絲線基體(3)，所述鋼絲線基體(3)外部設置有滾輪(4)，且鋼絲線基體(3)外部連接有固定輪(5)，并且鋼絲線基體(3)外部連接有刮液裝置(6)，所述電流表(7)外部設置有鋼絲線基體(3)，所述風葉(8)底部安裝有電機(11)，且風葉(8)外部設置有電機外殼(12)，所述收線輪(9)外部連接有鋼絲線基體(3)，且收線輪(9)底部安裝有收線架(10)，所述電機(11)外部連接有電機外殼(12)，所述移動槽(13)外部設置有槽體(24)，所述去離子清洗槽(14)左側設置有電鍍槽(15)，所述電鍍槽(15)左側安裝有上沙槽(16)，所述上沙槽(16)左側連接有鍍鎳槽(17)，所述鍍鎳槽(17)左側設置有第一冷水清洗槽(18)，所述第一冷水清洗槽(18)左側連接有第一熱水清洗槽(19)，所述第一熱水清洗槽(19)左側連接有酸洗槽(20)，所述酸洗槽(20)左側安裝有第二冷水清洗槽(21)，所述第二冷水清洗槽(21)左側連接有第二熱水清洗槽(22)，所述第二熱水清洗槽(22)左側設置有堿洗槽(23)，所述槽體(24)內部連接有滑輪(25)，所述滑輪(25)外部設置有滑輪支架(26)。
