申請號: 201721069960.9

申請日: 2017.08.25

申請人: 西安碳星半導體科技有限公司

發明人: 碳星; 藺鋼; 李升

       摘要：

       本實用新型公開了一種用于金剛石表面拋光的步進裝置,包括安裝架和底座，所述安裝架位于底座的上方，所述底座的頂壁上開設有活動槽，所述底座的內部安裝有拋光電機，所述拋光電機的驅動端上安裝有轉軸，且轉軸貫穿活動槽的底壁并延伸至活動槽的內部，所述轉軸遠離拋光電機的一端安裝有拋光盤，且拋光盤位于活動槽的內部，所述安裝架的內部安裝有限位槽，所述限位槽的內部安裝有限位塊，所述限位塊的底端連接有第一旋轉桿。本實用新型結構簡單，便于使用，將普通電機的連續式轉動轉化為間歇式轉動，實現了對金剛石表面的步進式拋光，保留了金剛石打磨出的棱角，提升了金剛石的鋒利程度，有益于鉆探工作的進行。

       主權利要求:

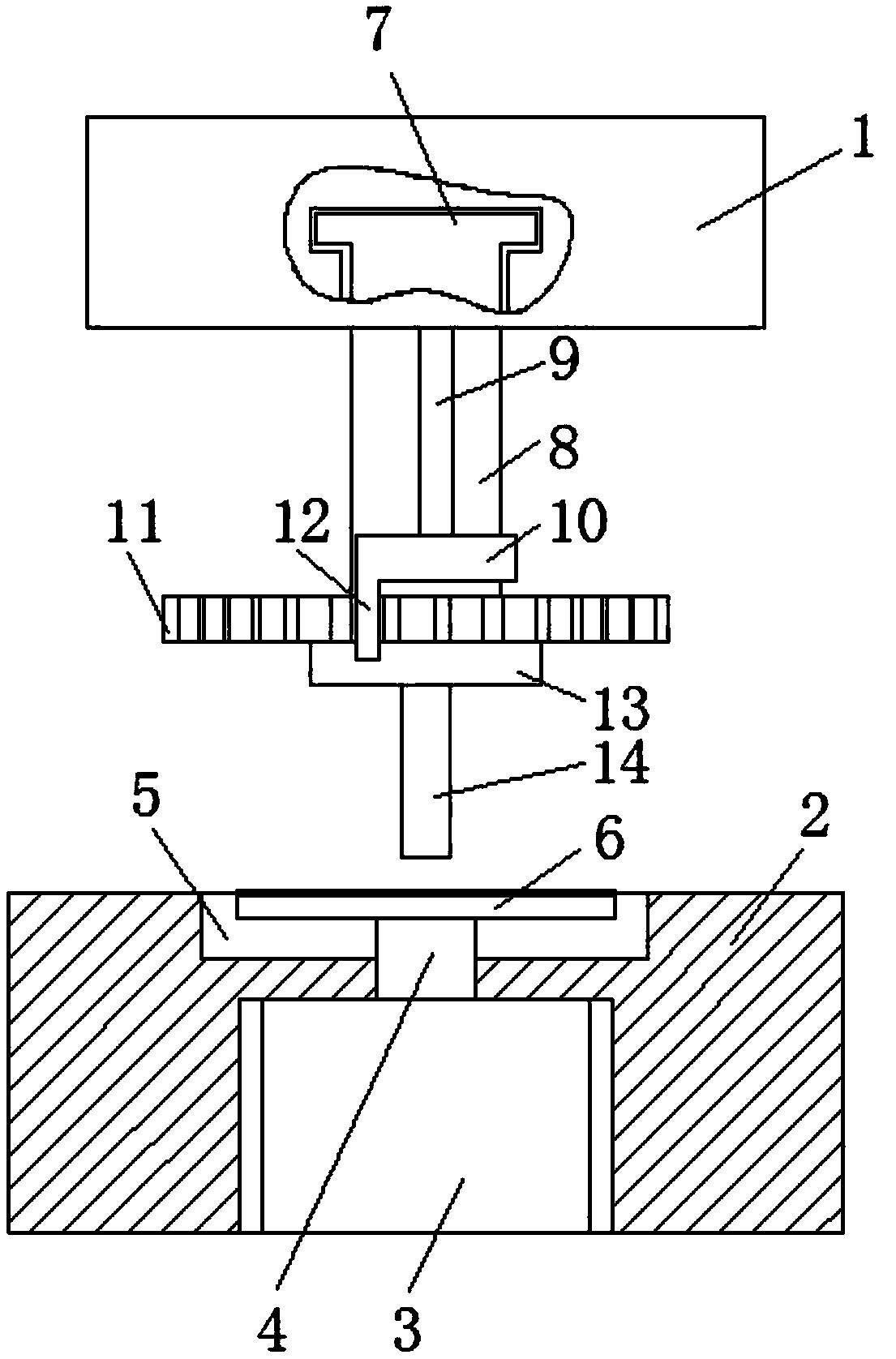

       一種用于金剛石表面拋光的步進裝置，包括安裝架(1)和底座(2)，其特征在于：所述安裝架(1)位于底座(2)的上方，所述底座(2)的頂壁上開設有活動槽(5)，所述底座(2)的內部安裝有拋光電機(3)，所述拋光電機(3)的驅動端上安裝有轉軸(4)，且轉軸(4)貫穿活動槽(5)的底壁并延伸至活動槽(5)的內部，所述轉軸(4)遠離拋光電機(3)的一端安裝有拋光盤(6)，且拋光盤(6)位于活動槽(5)的內部，所述安裝架(1)的內部安裝有限位槽，所述限位槽的內部安裝有限位塊(7)，所述限位塊(7)的底端連接有第一旋轉桿(8)，且第一旋轉桿(8)貫穿安裝架(1)并延伸至安裝架(1)的底側，所述安裝架(1)的底壁上插設有第二旋轉桿(9)，且第二旋轉桿(9)同樣貫穿安裝架(1)并延伸至安裝架(1)的底側，所述第二旋轉桿(9)的底端水平安裝有第一轉盤(10)，所述第一轉盤(10)的底端豎直安裝有推桿(12)，且推桿(12)位于第一轉盤(10)的底壁上遠離圓心的一端，所述第一旋轉桿(8)的底端水平安裝有第二轉盤(11)，所述第二轉盤(11)的外側壁上等距離開設有多個步進槽(15)，且每個步進槽(15)均與推桿(12)相互配合，所述第二轉盤(11)的底壁上水平安裝有安裝座(13)，所述安裝座(13)的底壁上安裝有夾具(14)。
