申請?zhí)? 201720700498.1

申請日: 2017.06.16

申請人: 中南鉆石有限公司

發明人: 盧燦華; 張猛; 魏爭艷; 趙鑫; 趙靜; 楊超

       摘要：

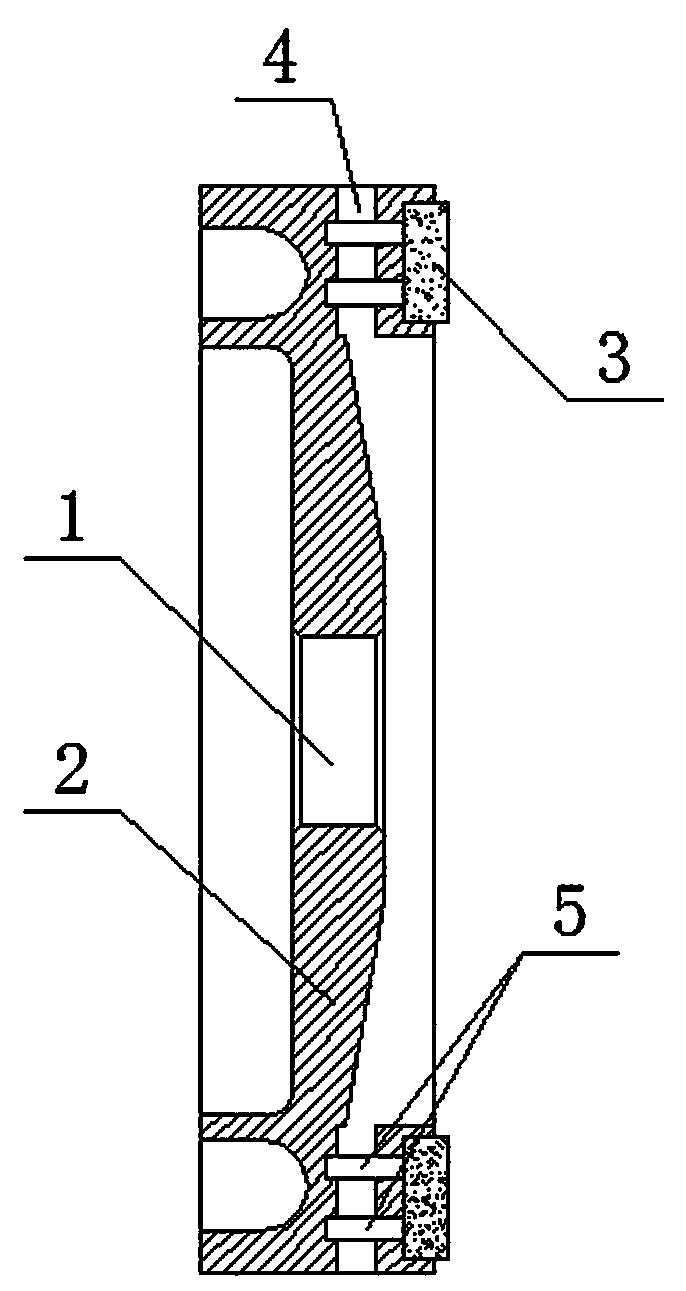

       本實用新型公開了一種復合片拋光用自冷卻金剛石砂輪，包括砂輪基體，在砂輪基體中心處設有安裝孔，其特征在于，在砂輪基體上同軸連接有砂輪環，所述砂輪環的工作面凸出于砂輪基體，在砂輪環與砂輪基體之間設有沿圓周方向設置的環形通風槽，在砂輪環與砂輪基體之間的邊緣處沿圓周方向均勻設有多個與環形通風槽相連通的通風孔；對金剛石復合片產品表面進行拋光時，通過砂輪環底部環形通風槽和通風孔的相互作用形成高速旋風對砂輪環進行實時散熱，這種在熱量產生源處直接實時地進行散熱的方式大大提高了散熱效率和拋光效率，從而解決了由于溫度過高產生的復合層炭化過黑的問題。

       主權利要求:

       一種復合片拋光用自冷卻金剛石砂輪，包括砂輪基體，在砂輪基體中心處設有安裝孔，其特征在于，在砂輪基體上同軸連接有砂輪環，所述砂輪環的工作面凸出于砂輪基體，在砂輪環與砂輪基體之間設有沿圓周方向設置的環形通風槽，在砂輪環與砂輪基體之間的邊緣處沿圓周方向均勻設有多個與環形通風槽相連通的通風孔。
