申請號: 201720834923.6

申請日: 2017.07.11

申請人: 譚正

發明人: 譚正; 譚忠誠

       摘要：

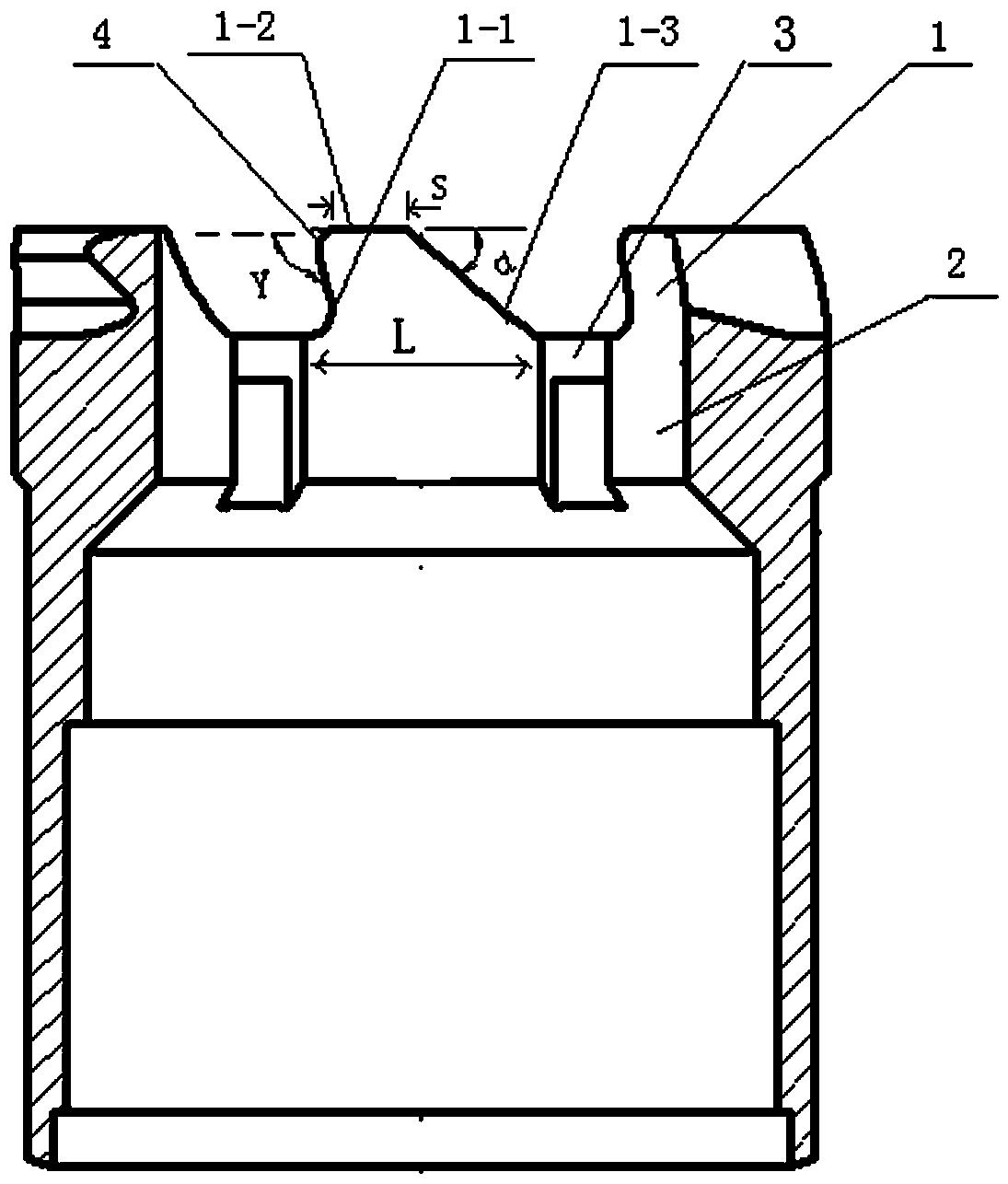

       一種適應于軟硬互層的孕鑲金剛石鉆頭，包括胎塊，胎塊包括非工作層和至少兩個鉆頭齒，兩個鉆頭齒設于非工作層上，相鄰鉆頭齒之間設有水口，所述鉆頭齒為前傾不對稱斜齒，不對稱斜齒設有上傾面、水平面和下傾面，上傾面和下傾面分別設于水平面兩側，上傾面為內凹弧面，下傾面為斜平面，上傾面和水平面之間通過外凸圓弧面連接；各前傾不對稱斜齒的上傾面、外凸圓弧面、水平面和下傾面共同構成鉆頭的不對稱斜齒唇面；所述鉆頭齒內均布有金剛石。本實用新型結構簡單，鉆進效率高，使用壽命長，既適用于鉆進軟巖，又適應于鉆進硬巖。

       主權利要求:

       一種適應于軟硬互層的孕鑲金剛石鉆頭，包括胎塊，胎塊包括非工作層和至少兩個鉆頭齒，兩個鉆頭齒設于非工作層上，相鄰鉆頭齒之間設有水口，所述鉆頭齒內均布有金剛石；其特征在于，所述鉆頭齒為前傾不對稱斜齒，不對稱斜齒設有上傾面、水平面和下傾面，上傾面和下傾面分別設于水平面兩側，上傾面為內凹弧面，下傾面為斜平面，上傾面和水平面之間通過外凸圓弧面連接；各前傾不對稱斜齒的上傾面、外凸圓弧面、水平面和下傾面共同構成鉆頭的不對稱斜齒唇面。
