申請?zhí)? 201720471846.2

申請日: 2017.04.30

申請人: 長春工業大學

發明人: 林潔瓊; 趙東坡; 盧明明; 周家康; 陳斌; 王浩; 李乾

       摘要：

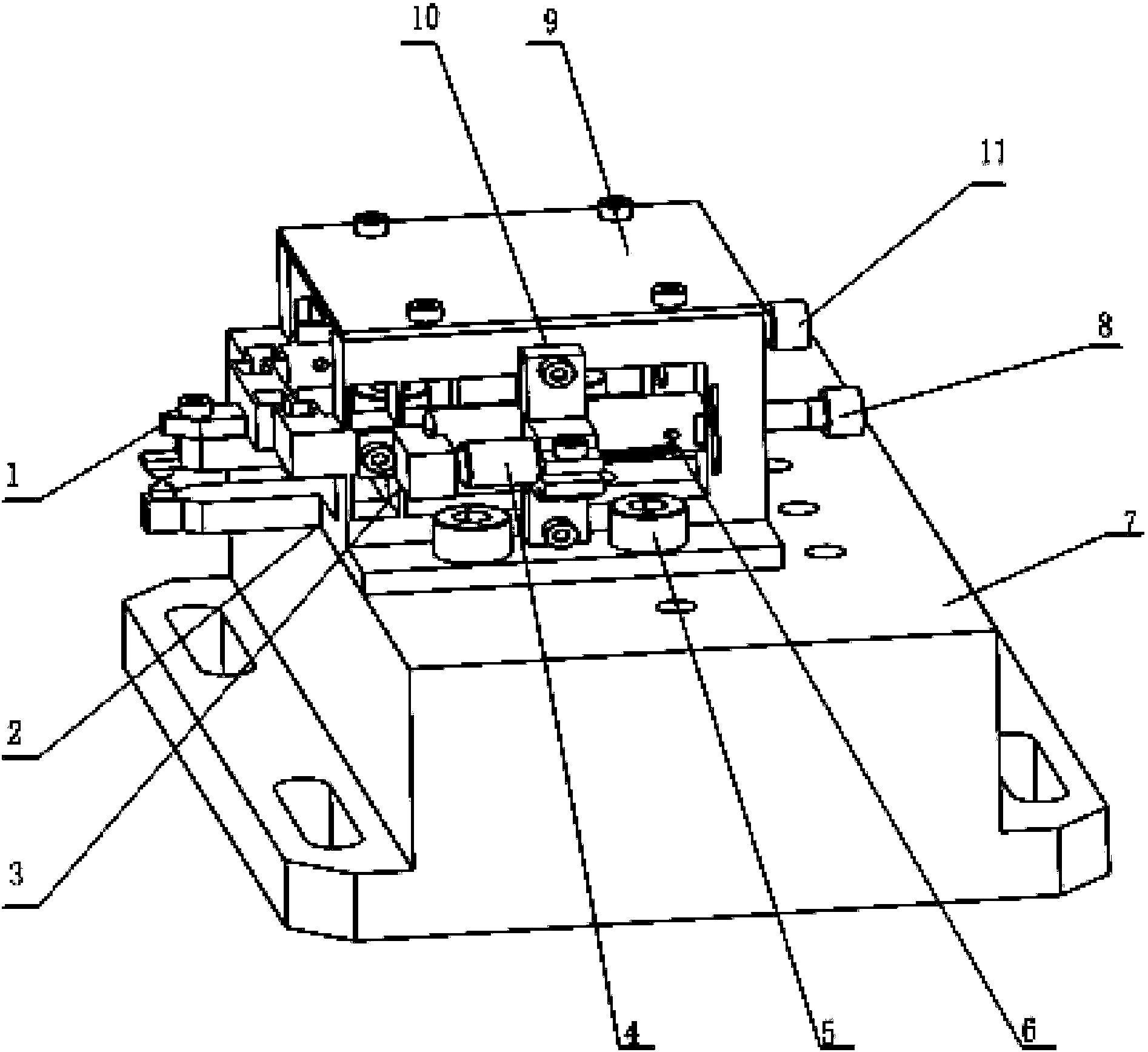

       本實用新型涉及一種振動輔助金剛石刀具旋轉車削裝置，屬于超精密切削及難加工材料復雜光學零件加工技術領域。壓電疊堆分別用壓電疊堆預緊螺釘安裝在柔性裝置平臺上，電容式位移測量擋板分別用螺釘與柔性裝置平臺連接，電容式位移傳感器分別安裝在電容式位移傳感器夾座上，電容式位移傳感器夾座通過螺釘安裝在柔性裝置平臺上，金剛石刀具通過螺釘連接在柔性裝置平臺上，柔性裝置平臺通過螺釘與力傳感器固定連接，上蓋板與柔性裝置平臺通過緊釘固定連接。優點是結構新穎，易于制造，很大程度上減少裝配帶來的誤差，提高了刀具壽命，能夠?qū)崿F(xiàn)柔性裝置較高的控制精度，同時旋轉角度可以由壓電疊堆驅動信號的參數來調整。

       主權利要求:

       一種振動輔助金剛石刀具旋轉車削裝置，其特征在于：壓電疊堆一、壓電疊堆二分別用壓電疊堆預緊螺釘一、壓電疊堆預緊螺釘二安裝在柔性裝置平臺上，電容式位移測量擋板一和電容式位移測量擋板二分別用螺釘與柔性裝置平臺連接，電容式位移傳感器一、電容式位移傳感器二分別安裝在電容式位移傳感器夾座一、電容式位移傳感器夾座二上，電容式位移傳感器夾座一、電容式位移傳感器夾座二通過螺釘安裝在柔性裝置平臺上，金剛石刀具通過螺釘連接在柔性裝置平臺上，柔性裝置平臺通過螺釘與力傳感器固定連接，上蓋板與柔性裝置平臺通過緊釘固定連接。
