申請號: 201720458108.4

申請日: 2017.04.27

申請人: 鄭州沃德超硬材料有限公司

發明人: 周世杰

       摘要：

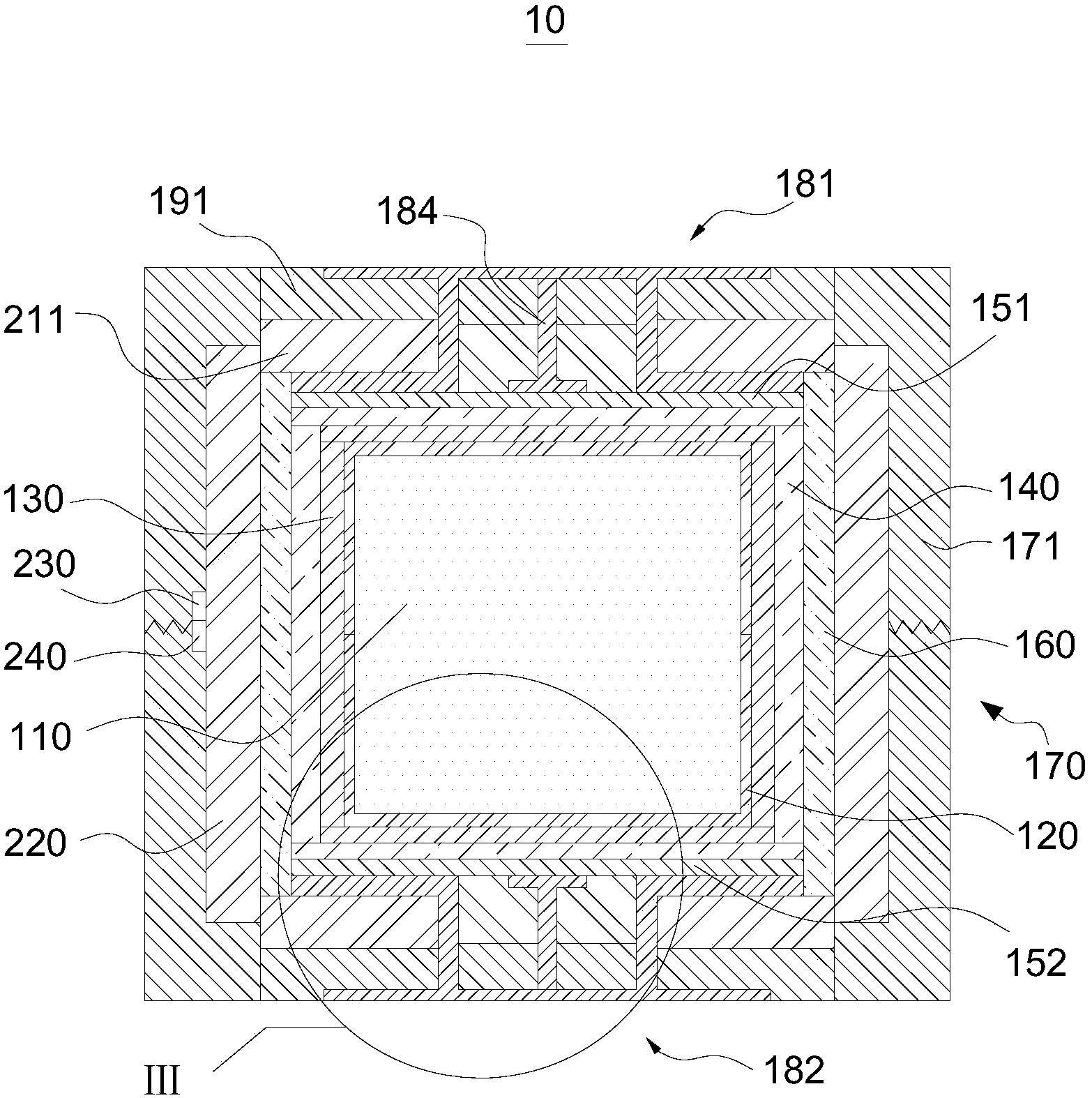

       本實用新型涉及金剛石合成技術領域，提供了人造金剛石的加熱裝置，包括合成柱、金屬觸媒層、石墨層、發熱層、兩個導電隔熱片、陶瓷層、葉臘石層、兩個電剛帽，兩個導電隔熱片分別設置于發熱層的上方和下方，兩每個電剛帽的外壁還套設有葉臘石環，葉臘石環的外壁與葉臘石層的內壁相接觸，葉臘石環由兩個葉臘石半環拼接而成，電剛帽的外壁靠近對應的導電隔熱片的一端設置有第一環形翼展，第一環形翼展與對應的導電隔熱片相互貼合，第一環形翼展的邊緣與對應的導電隔熱片的邊緣齊平。該裝置穩定性好、安裝拆卸方便。本實用新型還提供了一種人造金剛石生產系統，其包括上述的人造金剛石的加熱裝置，其產率高。

       主權利要求:

       人造金剛石的加熱裝置，其特征在于，包括合成柱、金屬觸媒層、石墨層、發熱層、陶瓷層、葉臘石層、兩個導電隔熱片兩個電剛帽，所述金屬觸媒層、所述石墨層和所述發熱層依次套設于所述合成柱的外壁，兩個所述導電隔熱片分別為第一導電隔熱片和第二導電隔熱片，所述第一導電隔熱片和所述第二導電隔熱片分別設置于所述發熱層的上方和下方且與所述發熱層相接觸，所述陶瓷層套設于所述發熱層的側壁，所述葉臘石層套設于所述陶瓷層之外，兩個所述電剛帽分別為第一電剛帽和第二電剛帽，所述第一電剛帽設置于所述第一導電隔熱片之上且兩者相接觸，所述第二電剛帽設置于所述第二導電隔熱片之下且兩者相接觸；每個所述電剛帽的外壁還套設有葉臘石環，所述葉臘石環的外壁與所述葉臘石層的內壁相接觸，所述葉臘石環由兩個葉臘石半環拼接而成，所述電剛帽的外壁靠近對應的所述導電隔熱片的一端設置有第一環形翼展，所述第一環形翼展與對應的所述導電隔熱片相互貼合，所述第一環形翼展的邊緣與對應的所述導電隔熱片的邊緣齊平；每個所述電剛帽均具有內腔，所述內腔內，設置有葉臘石填層。
