申請號: 201720710936.2

申請日: 2017.06.16

申請人: 湖北鄂信鉆石科技股份有限公司

發明人: 周斌; 何南兵; 王騰吉; 李文潔; 談志

       摘要：

       本實用新型提出了一種金剛石薄壁鉆焊接機架，包括主動機架、控制系統、定位裝置和焊接裝置，控制系統實時設置、調整焊接溫度及焊接高度；定位裝置包括基體定位裝置和刀頭定位裝置，基體定位裝置用于軸向定位圓筒狀基體，包括升降機構和與升降機構連接的基體定位卡盤；刀頭定位裝置用于軸向和徑向定位刀頭，包括刀頭固定圓盤及承載圓盤的底座；焊接裝置包括固定安裝在主動機架上的焊機和焊接感應線圈。本實用新型定位精度高，能更好的滿足薄壁鉆的質量要求；可更換的刀頭模具、刀頭固定圓盤，可滿足不同規格的薄壁鉆生產需求，節省生產成本、提高生產效率；機架上的機體定位裝置和刀頭定位裝置均可調節高度，使焊接工藝操作更簡單。

       主權利要求:

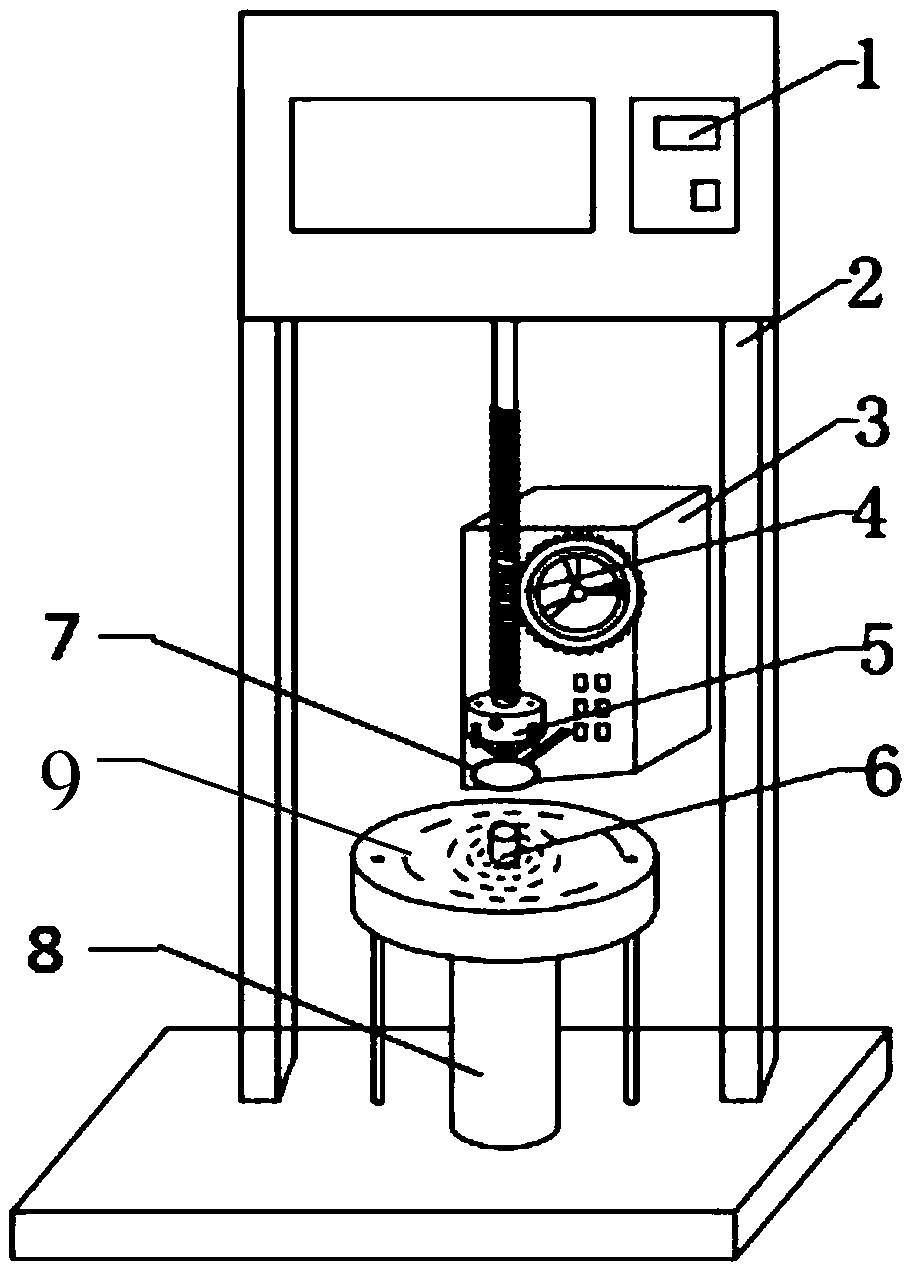

       一種金剛石薄壁鉆焊接機架，其特征在于：包括主動機架、控制系統、定位裝置和焊接裝置，所述控制系統安裝在主動機架的上方用于實時設置、調整焊接溫度及焊接位置；所述定位裝置包括基體定位裝置和刀頭定位裝置，基體定位裝置包括升降機構和與升降機構連接的基體定位卡盤，所述升降機構包括司桿和控制司桿運動的手輪，司桿上端連接主動機架的頂部，司桿下端固定連接基體定位卡盤從而軸向定位基體；刀頭定位裝置包括刀頭固定圓盤及承載圓盤的底座，底座下端固定連接在主動機架的底部，底座上端連接刀頭固定圓盤；所述刀頭固定圓盤上設置若干不同半徑的圓形刀頭模具容納槽；所述焊接裝置包括固定安裝在主動機架上的焊機和焊接感應線圈，所述焊接感應線圈固定安裝在焊機上，焊接感應線圈平行于刀頭固定圓盤上設置的圓形刀頭模具容納槽。
