申請?zhí)? 201720707933.3

申請日: 2017.06.16

申請人: 北京科技大學

發明人: 李成明; 趙云; 林亮珍; 安康; 鄭宇亭; 黑立富; 劉金龍; 魏俊俊; 陳良賢

       摘要：

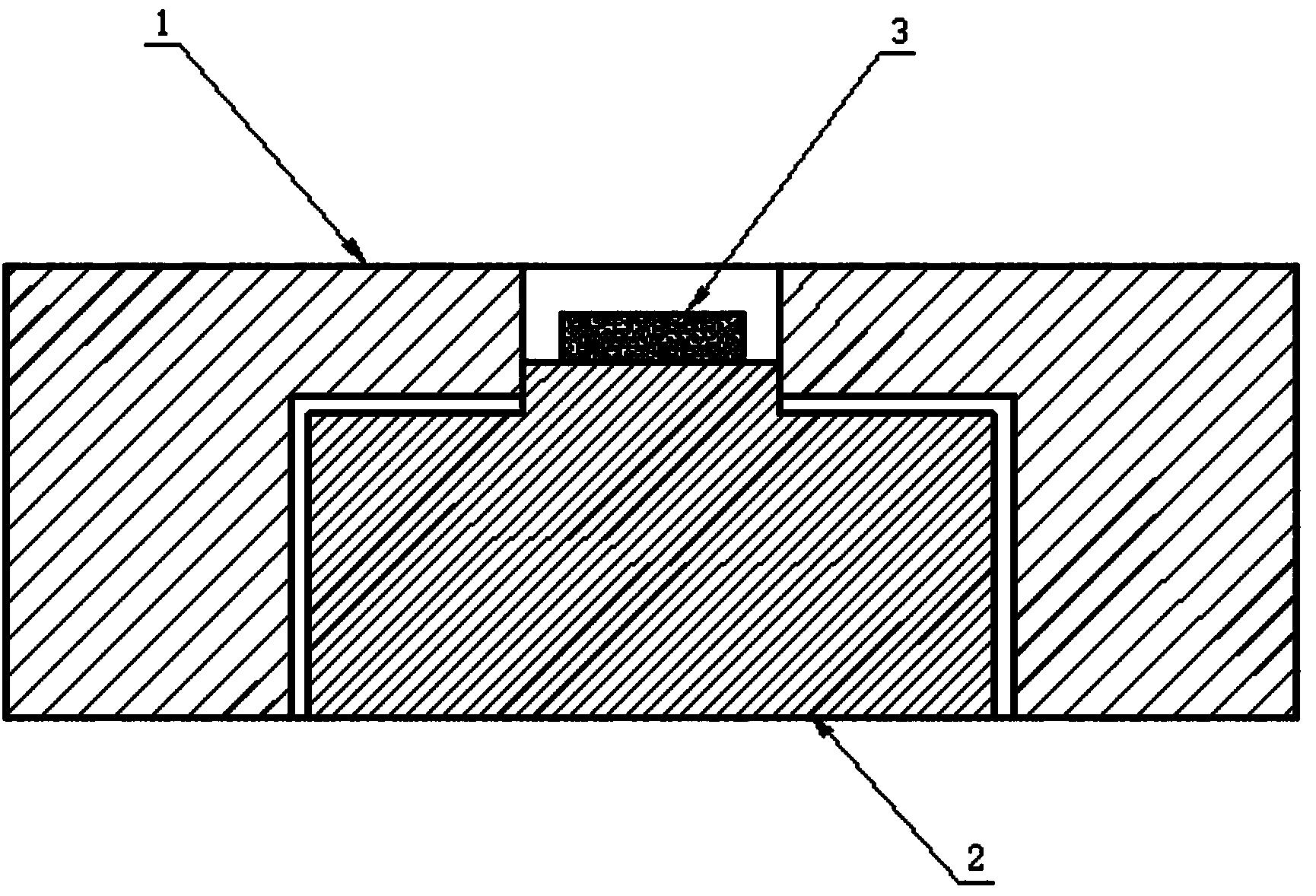

       一種微波等離子體化學氣相沉積法生長單晶金剛石用的沉積臺，所述沉積臺由內外兩部分組成，外部為屏蔽套環，內部為金剛石籽晶托；所述屏蔽套環中部開有階梯形通孔，上部為四邊形方孔，下部為圓孔；所述金剛石籽晶托為階梯軸狀，上部為四方軸，下部為圓軸。本實用新型在微波等離子體化學氣相沉積生長單晶金剛石的過程中，通過屏蔽套環對微波電場的屏蔽作用，減少電場對其產生的邊緣效應，提高單晶金剛石合成的局部可控性，并使金剛石籽晶處在一個合適的熱環境中，以促進在高生長速率下進行高質量單晶金剛石的生長，同時在生長結束后，便于對金剛石與籽晶托接觸面之間所產生的沉積物或碳化物進行清理，維持界面之間的良好導熱，提高單晶金剛石生長工藝參數的可重復性。

       主權利要求:

       一種微波等離子體化學氣相沉積法生長單晶金剛石用的沉積臺，其特征在于：所述沉積臺由內外兩部分組成，外部為屏蔽套環，內部為金剛石籽晶托。
