隨著高功率電子設備和高度集成的半導體芯片的快速發展，電子元件的功率密度急劇上升，由此產生的熱管理挑戰對電子設備的正常運行產生了重大影響，甚至可能縮短其使用壽命。為了解決這些散熱問題，高性能的導熱界面材料（TIMs）在熱管理中至關重要。傳統的TIMs通常由填充有高導熱性微粒的聚合物基體組成。
然而，聚合物基體的固有熱導率非常低，從而限制了在高熱通量應用中的效果。因此，開發高性能的TIMs已成為迫切需求。與傳統的基于聚合物的TIMs（<0.2W/mK）相比，鎵基液態金屬（15-39W/mK）的熱導率明顯更高，這使它們成為下一代TIMs的有希望的候選者。然而，液態金屬在實際封裝應用中存在泄漏風險，為電子設備表面的應用帶來了挑戰。
近日，中國科學院寧波材料所林正得、薛晨團隊聯合浙江工業大學胡曉君團隊，通過機械混合EGaInSn與表面金屬化的金剛石微粒（涂有Cr/Cu雙層）制備了液態金屬復合材料。團隊首先在金剛石微粒表面涂覆一層薄薄的鉻層，然后通過磁控濺射結合流化床技術，在其外部包覆一層銅，形成表面金屬化的金剛石顆粒（SMDP）。通過機械混合EGaInSn與表面金屬化的金剛石微粒（涂有Cr/Cu雙層）制備了液態金屬復合材料，并且還檢查了兩種不同粒徑組成的效應。在金剛石含量為50vol%（小/大顆粒：10/40vol%）的情況下，金剛石/液態金屬TIMs的熱導率為117.8±1.0 W/mK。TIM性能測試表明，該復合材料的冷卻效率比商業液態金屬產品高約1.9倍。研究成果以“Surface-metallized diamond/liquid metal composites through diamond size engineering as high-performance thermal interface materials”為題發表在《Surfaces and Interfaces》期刊。
圖文導讀
圖1. (a) SMDP/LM復合材料的制備過程示意圖。(b) BDP和SMDP的照片。(c) EGaInSn基體的照片，(d) SMDP/LM復合材料的照片。(e) BDP和(f) SMDP的共聚焦激光掃描顯微鏡圖像。(g) 低倍率和(h) 高倍率下SMDP的掃描電子顯微鏡(SEM)圖像，(i) 相應的能量色散X射線光譜(EDS)映射。(j) BDP/LM復合材料的SEM圖像，(k) 相應的EDS映射。
圖2. (a) 低倍率和 (b), (c) 高倍率下BDP/LM復合材料的掃描電子顯微鏡(SEM)圖像。含有金剛石含量為 (d) 40; (e) 50; (f) 60體積% (金剛石尺寸: 400 – 450 μm) 的L-SMDP/LM導熱界面材料(TIMs)的SEM圖像；(g) 示意說明在含有60體積%金剛石的復合材料中觀察到的孔洞和空隙。通過金剛石尺寸工程制備的m-SMDP/LM TIMs，金剛石含量為 (h) 50體積% (小/大: 10/40體積%) 和 (i) 52體積% (小/大: 12/40體積%)。
圖3. 我們的導熱界面材料(TIMs)的熱導率和熱擴散系數隨金剛石含量的變化：(a) 含有400 – 450 μm金剛石的L-SMDP/LM；(b) 固定大金剛石含量為40體積%且小金剛石含量可變的m-SMDP/LM（尺寸：200 – 250 μm）。(c) 在相同含量（50體積%）下，通過金剛石尺寸工程處理的BDP/LM和SMDP/LM之間的熱導率比較。(d) 通過金剛石尺寸工程實現的SMDP/LM優越的傳熱能力的機制。(e) 熱導率的環境溫度依賴性以及(f) 我們TIMs的優異熱循環穩定性。傳熱性能測試：(g) 測量配置；(h) 紅外圖像隨加熱時間的變化；(i) 相應的表面溫度演變。

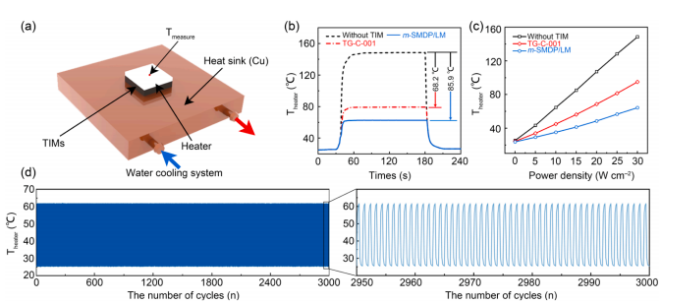

圖4. (a) 用于評估我們的m-SMDP/LM導熱界面材料(TIM)性能的示意圖，(b) 在30W輸入功率下加熱器表面溫度隨時間變化的函數，(c) 達到穩態時加熱器表面溫度隨不同輸入功率變化的函數，以及(d) 加熱/冷卻測試中的熱震穩定性。

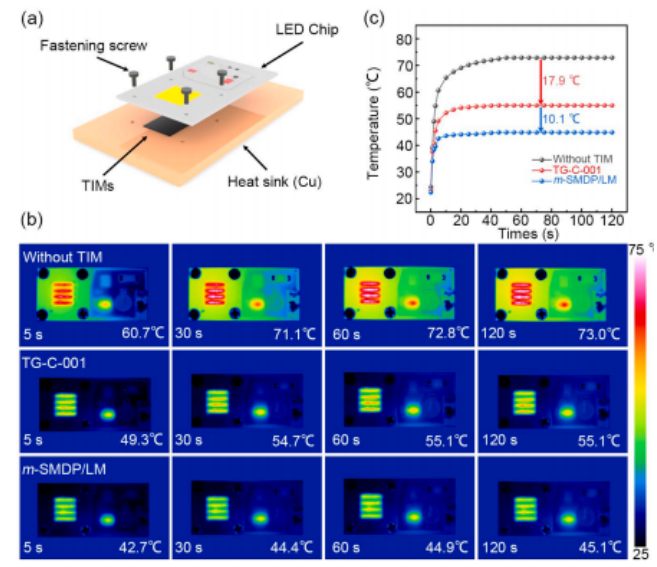

圖5. (a) LED燈散熱配置的示意圖，(b) 紅外圖像，以及(c) LED燈表面溫度隨時間變化的函數。
