超硬材料網

　　摘要：陶瓷磨料是一種新型、具有很好的發展前途的高性能磨料。本文從定義、種類和性能幾方面對國內外陶瓷磨料產品進行比較全面的分析和對比，并簡要介紹了陶瓷磨料的應用。
　　關鍵詞：陶瓷磨料 藍色陶瓷磨料 球狀晶粒 片狀結構 顯微硬度 球磨韌性 微破碎性能
　　陶瓷磨料是從上世紀末興起的一種帶有革命性的新一代氧化鋁微晶磨料，具有硬度高、韌性好、磨削鋒利、發熱量少等特點。與普通磨料比較，陶瓷磨料制成的磨具具有磨耗比高，形狀保持能力好，工件表面加工質量好，砂輪修正少，磨削效率高等突出優越性，特別適用于各種合金鋼、淬火鋼、工具鋼、硬鉻、硬鑄鐵等材料的磨削。本文從陶瓷磨料的定義、品種、性能對比等方面作簡要介紹。

　　一、陶瓷剛玉定義
　　按GB/T16458—2009定義：利用化學法合成氧化鋁超細粉體，然后通過燒結的方法而制成的具有微晶結構的剛玉磨料。
　　按照這個定義，許許多多的燒結剛玉都可以稱作陶瓷磨料，顯然與大家已經認知的陶瓷磨料區別很大。本作者覺得下面的敘述作為陶瓷剛玉磨料的概念可能會更準確一些。“以一水氧化鋁為原料，利用溶膠凝膠工藝制造粉體，然后通過燒結的方法制成的具有微晶結構的剛玉磨料”。
　　二、陶瓷磨料的種類
　　按照陶瓷磨料的晶體結構可以分為兩類：

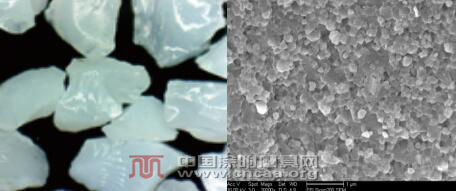

　　一類是以3M公司生產的陶瓷剛玉磨料為代表，它稱為cubitron磨料。國內生產廠家為青島四砂泰益超硬研磨股份有限公司，它的代號為BCA磨料。這類陶瓷磨料外觀是藍色，具有兩個物相：一個是球狀的氧化鋁相，另一個是具有片狀結構的物相。圖1 是顆粒狀的藍色陶瓷磨料，圖2 是其顯微結構。 　　另一類是以圣戈班公司生產為代表，稱為SG磨料，外觀為白色，其晶粒為氧化鋁球形晶粒，如圖4，圖5。 　　三、陶瓷磨料性能比較
　　1、陶瓷磨料物理性能對比 　　2、陶瓷磨料顯微結構對比

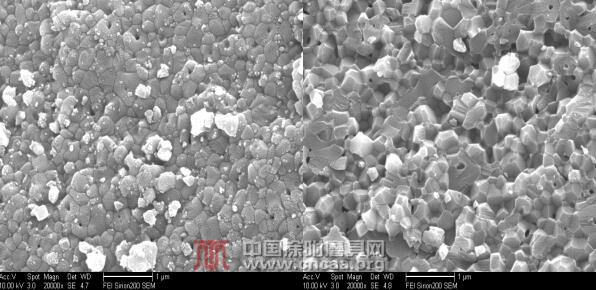

　　藍色陶瓷磨料(BCA)顯微結構----具有片狀結構 　　陶瓷磨料（SG）顯微結構----球狀晶粒 　　3、陶瓷磨料與普通磨料微破碎性能對比

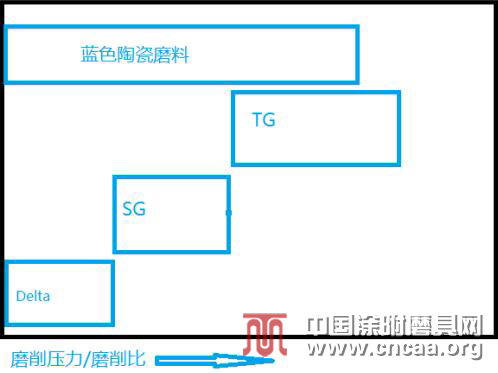

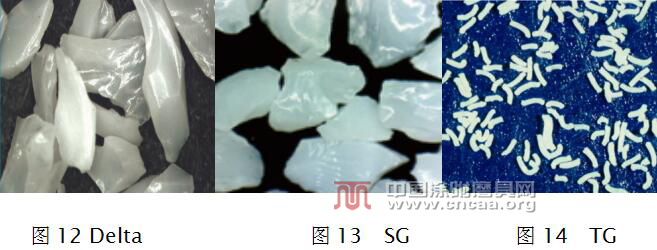

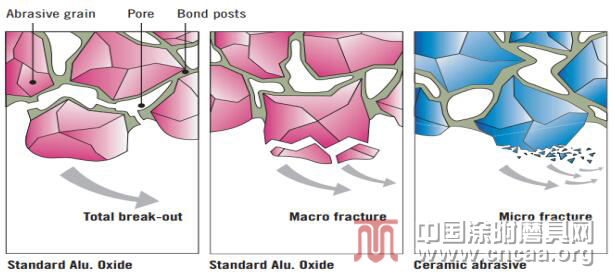

　　從圖10 可以看出，由于普通電熔剛玉磨料韌性低，晶體尺寸大，在磨削時，磨粒在工作面被磨去后扁平鈍化，在磨削力的作用下磨粒容易從磨具上整體脫落，使用壽命短，而陶瓷磨料的整個磨損過程也是磨粒自身的自銳過程。在使用壽命期間，磨粒表面層被磨鈍的微小晶粒在磨削力的作用下從磨粒上脫落后，會不斷暴露出新的鋒利的微小磨削刃，使磨粒始終處于鋒利狀態。用陶瓷磨料做成的磨具具有壽命長，自銳性好，切削效率高，不易燒傷工件的特點。 　　4、不同陶瓷磨料種類的磨削時的特點 　　圖11中的Delta 是一種具有尖銳形狀，晶體結構為球形晶粒的陶瓷磨料，它適合在比較低的磨削壓力下磨削。SG是一種具有塊狀形狀，晶體結構為球形晶粒的陶瓷磨料，它適合在更高的磨削壓力下磨削。TG 是圣戈班公司生產的柱狀陶瓷磨料，晶體結構也是球形晶粒，它適合在更高的磨削壓力下磨削。而藍色磨料就是具有片狀晶粒結構的cubitron 或BCA ,它可以在各種磨削壓力下工作，通用性更強。 　　四、陶瓷磨料的應用
　　制作陶瓷結合劑砂輪：
　　1、 必須是低溫陶瓷結合劑
　　SG磨料適合 ≤1000 ℃燒成溫度，BCA磨料適合 ≤1100 ℃燒成溫度，BCA磨料可以耐受更高的燒成溫度，容易制取優異性能的陶瓷結合劑，強度更高的結合劑有益于發揮BCA性能。
　　2、和其它磨料混合使用。

　　制作樹脂結合劑砂輪：
　　1、 需要比其他剛玉類磨料具有更好的磨粒把持能力的結合劑；
　　2、可以把砂輪硬度做的更硬一些，有利于磨粒的把持。
　　3、可以對磨料進行表面處理，增強磨粒和結合劑的結合強度。

　　大量的應用于涂附磨具。

　　五、青島四砂泰益生產的陶瓷磨料（BCA）特別適合制作涂附磨具：形狀尖銳，磨削鋒利；使用壽命長，磨削效率高；可根據用戶要求調整粒度分布和顆粒形狀。
　　下圖為青島四砂泰益生產的 BCA P60 　　產品有用于固結磨具的F系列和用于涂附磨具的P系列。
　　根據用戶的不同要求，可提供高、低兩種堆積密度的產品。
