1.框架式砂鋸(排鋸或拉鋸)

　　根據鋸框運動軌跡可分為上擺式（或稱擺式砂鋸）、平移式和復擺式。

　　（1）上擺式砂鋸

　　基本結構：如下圖

圖1上擺式砂鋸

　　主電機、飛輪、連桿、曲柄、鋸框懸臂、鋸框、鋸條、四立柱框架、螺桿、升降電機

　　輔助設備：砂漿泵、灑漿車、鋼砂添加器、鋼砂分離器、液壓張緊器、荒料臺車

　　工作原理：電機帶動大連桿，推動鋸框作簡單的往復擺式運動，從而使鋼鋸條帶動鋼砂磨料擠壓、磨削石材，完成鋸切工作

　　技術性能：

　　優點：可使用較薄的鋸片(4.2-4.8mm)，低能耗、低鋸耗，出材率高，運動方式簡單、設備磨損較小，維修成本低。

　　缺點：空行程占比例大（3/4～4/5）、效率低（10～20mm/h）

　　（2）平移式框架鋸（金剛石框架鋸和平移式砂鋸）

　　按鋸框運動方式還分成水平式和垂直式，水平式框架鋸鋸機其鋸條作水平運動，而垂直式框架鋸機其鋸條作垂直運動。

　　基本結構：少了鋸框懸臂，多了鋸框導軌主電機、飛輪、連桿、曲柄；鋸框、鋸框導軌、鋸條、四立柱框架、螺桿、升降電機

　　輔助設備：砂漿泵、灑漿車、鋼砂添加器、鋼砂分離器、液壓張緊器、荒料臺車。

　　工作原理：電機帶動連桿推動鋸框沿鋸框導軌作水平往復直線運動。運動過程中鋸條始終擠壓著鋼砂磨削石材，不存在無效空行程。

　　技術性能：

　　缺點：應使用較厚的鋸片（6mm)，高能耗（需較大功率主電機驅動）、高鋸耗，高成本，低出材率。

　　優點：鋸切速度快，無空行程、效率高（30～40mm/h）。

圖2 平移式框架鋸機結構簡圖

圖3 平移式砂鋸

　　（3）復擺式砂鋸

　　基本結構：在鋸框的懸臂上作了改進

　　工作原理：直線和曲線復合的運動軌跡,改變鋸框懸掛點位置、在鋸框與懸臂之間安裝 活節、采用鋸框吊架

　　技術性能：

　　優缺點：具有高效率、低能耗、低鋸耗、高出材率的優點，但是由于擺動系統結構較復雜，磨損大，維護工作量大。

圖4 復擺式砂鋸的吊臂與吊臂箱

2. 金剛石框架鋸

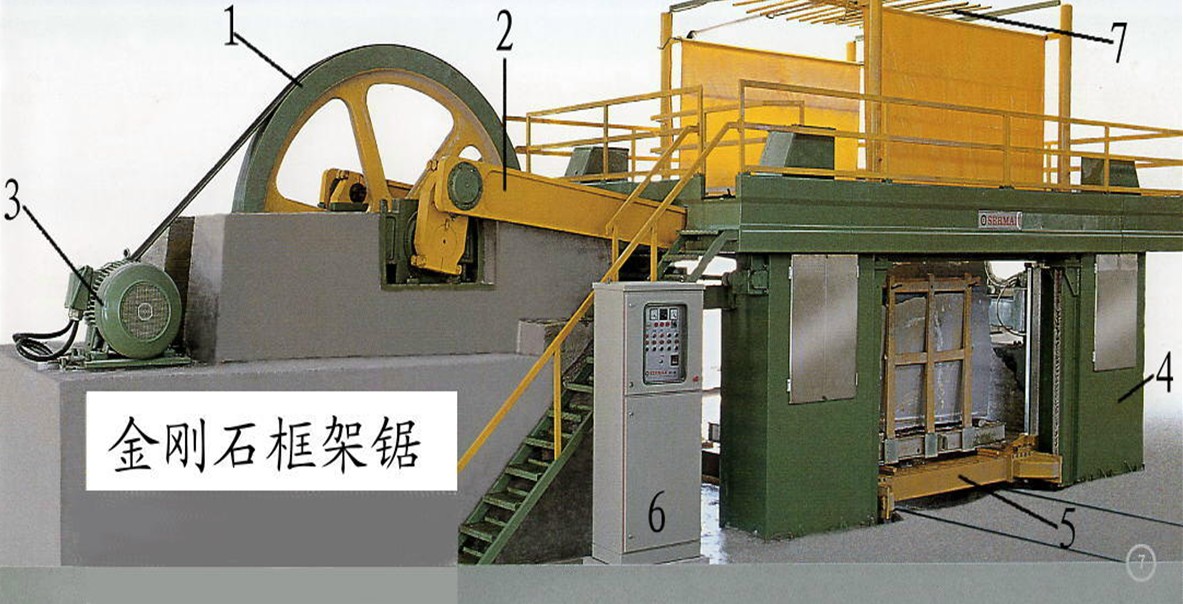

圖5 金剛石框架鋸

1.飛輪  2.大連桿  3.主電機  4.框架、立柱 5.荒料臺車6.總控制臺 7.噴水冷卻器

3. 金剛石圓盤鋸:適合各種石材的鋸切加工

　　（1）分類：

　　①結構分類：

　　單臂式、雙柱式、框架式

　　②根據鋸片直徑：

　　普通型：直徑小于160cm　　中  型：直徑160—200cm　　大  型：直徑200—300cm

　　巨  型：直徑大于300cm

　　③ 根據鋸片數量：單片鋸、組合鋸

圖6金剛石框架鋸{局部）

　　（2）單臂式金剛石圓盤鋸

　　① 基本結構

1—主電機　2—機座　3—鋸片　4—控制屏　5—橫向移動臺車　6—縱向移動臺車　7—垂直運動滑軌

8—臺車牽引機構

　　② 工作原理

　　a:主電機通過皮帶輪帶動鋸片旋轉；

　　b:鋸片在垂直升降裝置帶動下做垂直方向的從上到下的鋸切；

　　c:臺車在牽引機構帶動下作縱向往復運動，完成荒料從前到后的鋸切；

　　d:水平移動螺桿帶動鋸片移動或由料車移動來完成荒料從左到右的鋸切。

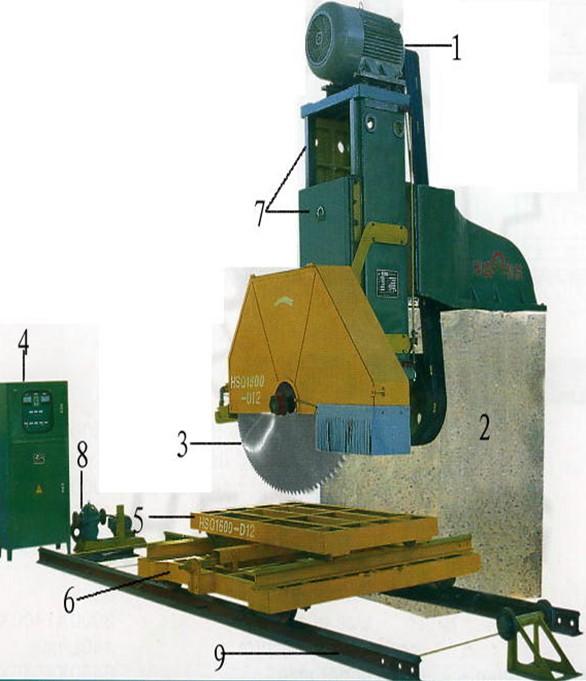

圖7 單臂式金剛石圓盤鋸

　　③ 技術性能（不同類型的技術性能相差較大）

　　鋸片直徑：900-1600mm

　　鋸片數量：1-12

　　可鋸切板材的寬度（mm） ：

　　鋸片直徑900     300，305

　　鋸片直徑1200    300，305，400，450

　　鋸片直徑1600    300-610

　　鋸片直徑1800    300-700

　　（3）雙柱式（龍門式）金剛石圓盤鋸機

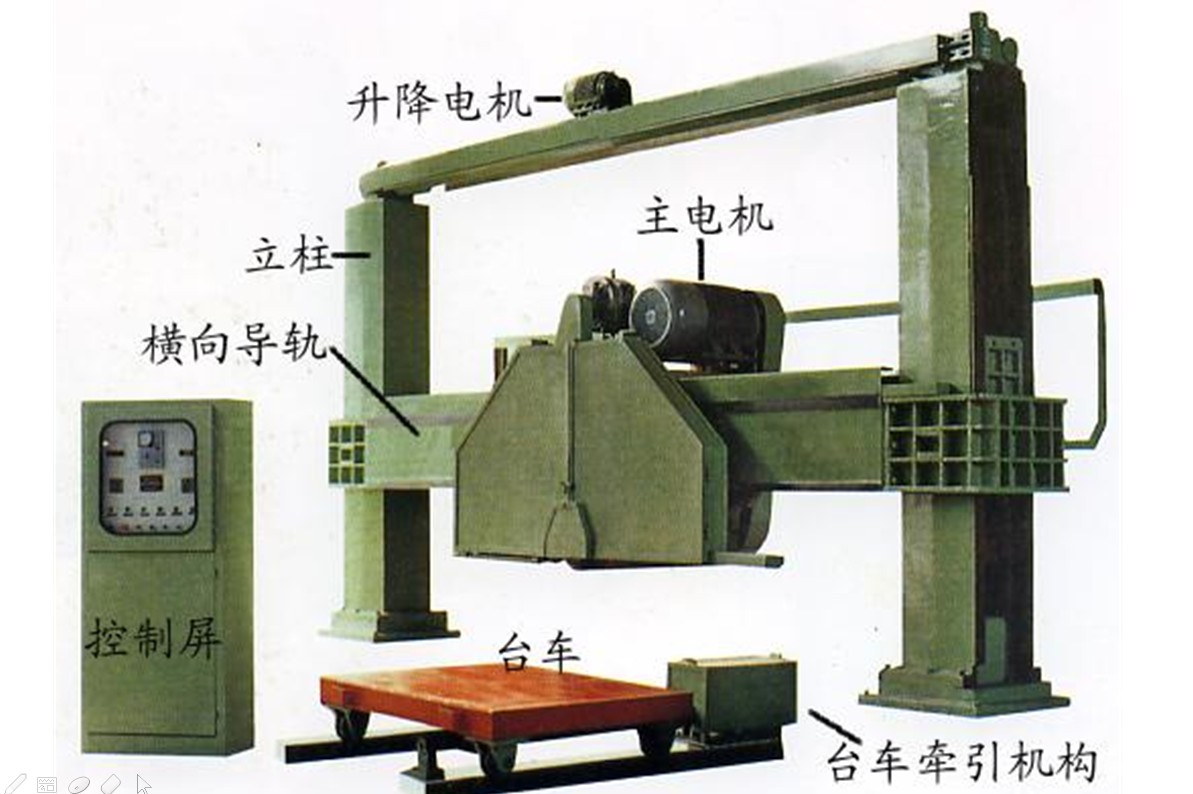

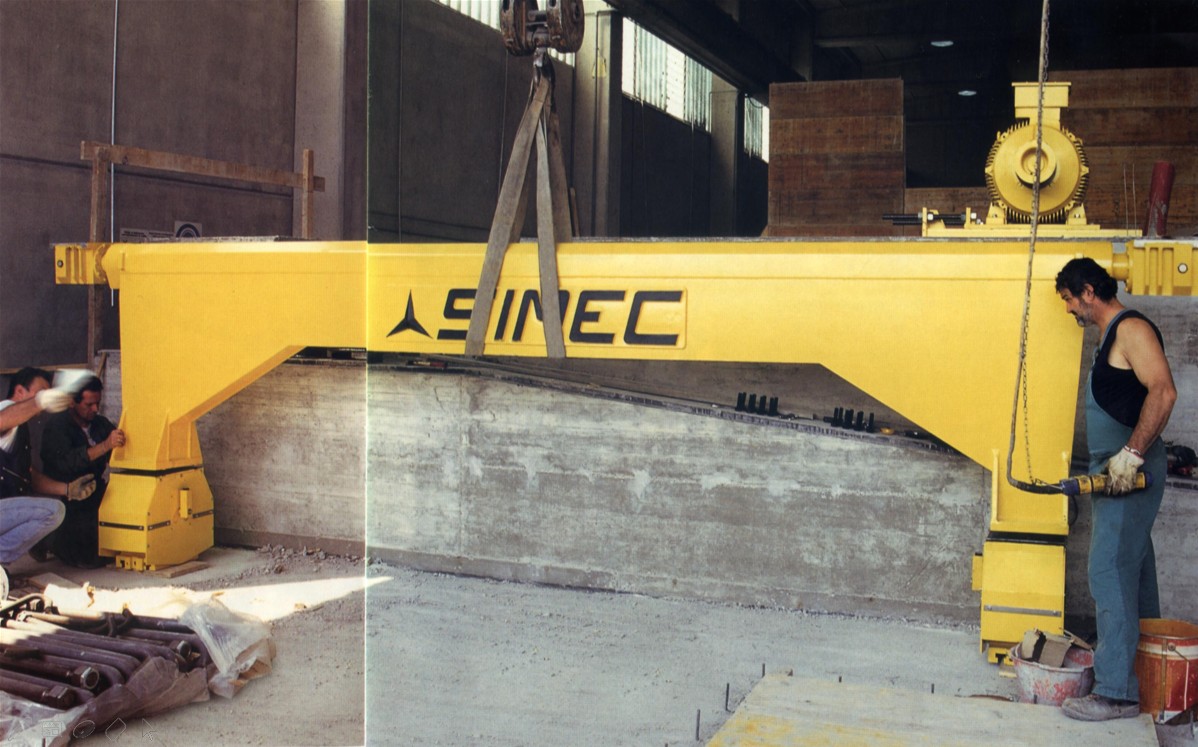

圖8 雙柱式（龍門式）金剛石圓盤鋸機

　　技術性能（不同類型的技術性能相差較大）

　　鋸片直徑：1800-3500mm

　　鋸片數量：1或大、中、小3張組合鋸片

　　與單臂式鋸機相比，龍門式鋸機具有較好的鋸切穩定性。

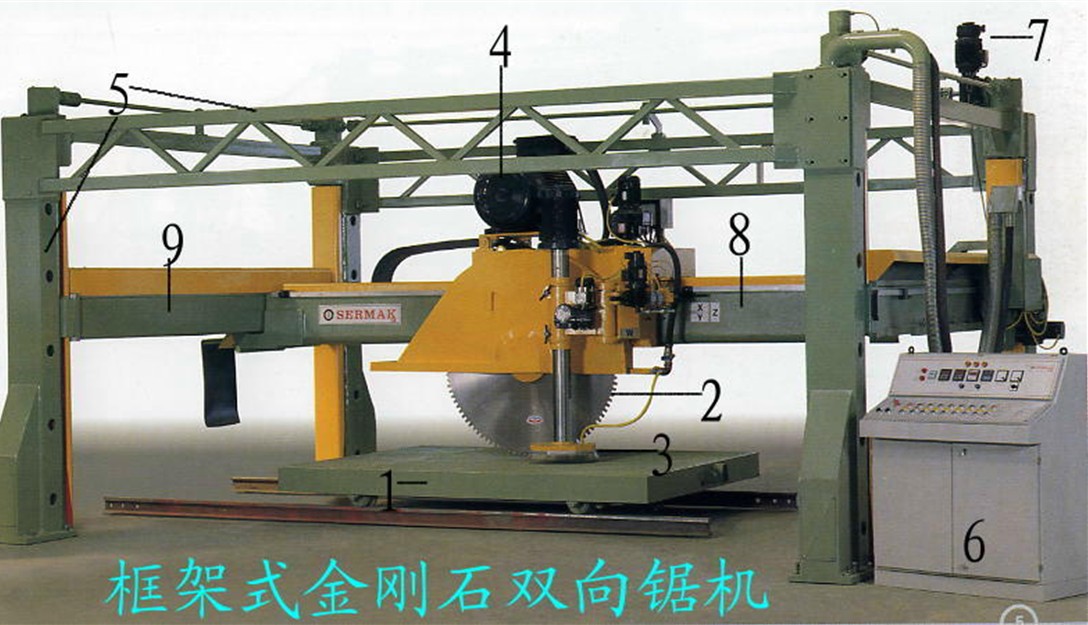

　　（4）框架式（雙向）金剛石圓盤鋸

　　1.臺車 2.垂直鋸片 3.水平鋸片 4.主電機 5.鋸機框架 6.控制屏7.升降電機（使縱橫導軌作升降運動） 8.縱向導軌  9.橫向導軌

　　技術性能：與單臂式鋸機、龍門式鋸機相比，雙向切機具有較好的鋸切穩定性和鋸切精度；以水平鋸切替代人工鑿板，大大提高了生產效率。鋸片數量可以是單片或多片。

4.金剛石繩鋸

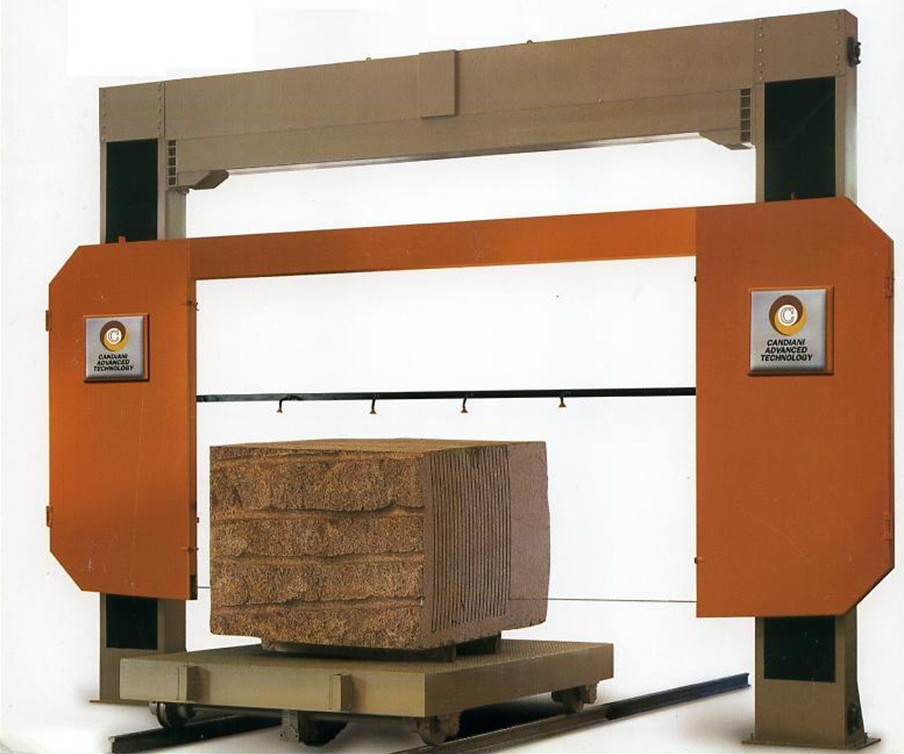

圖10 單繩式金剛石繩鋸

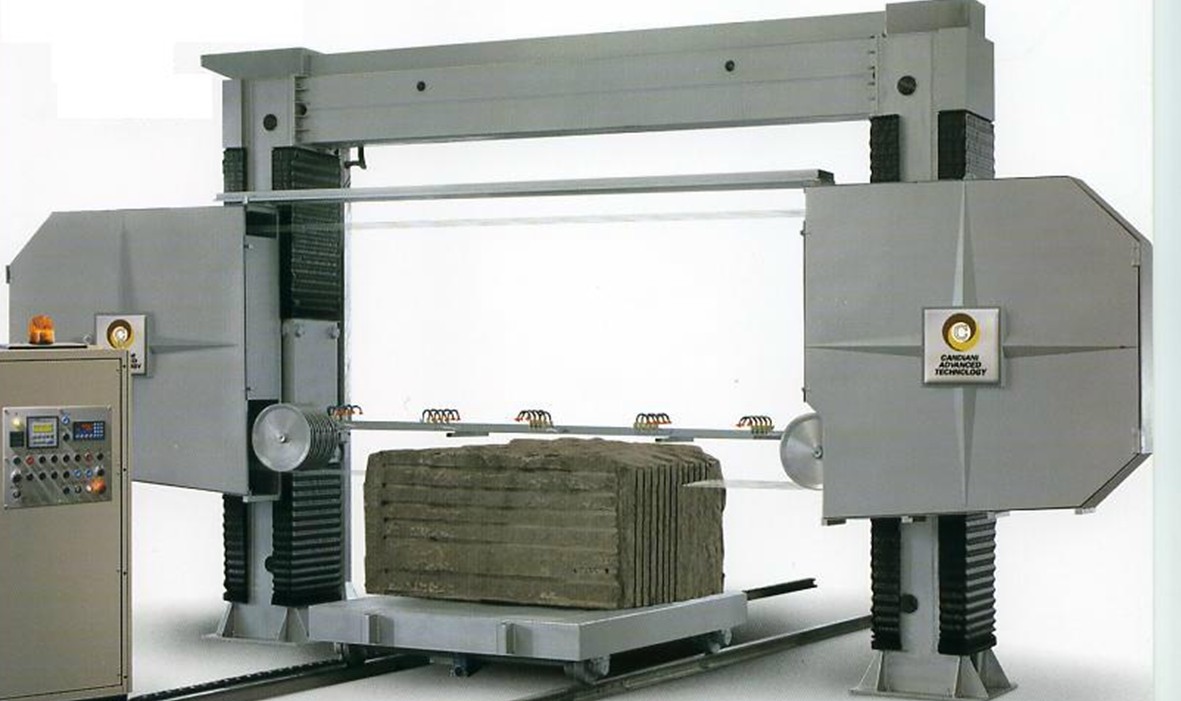

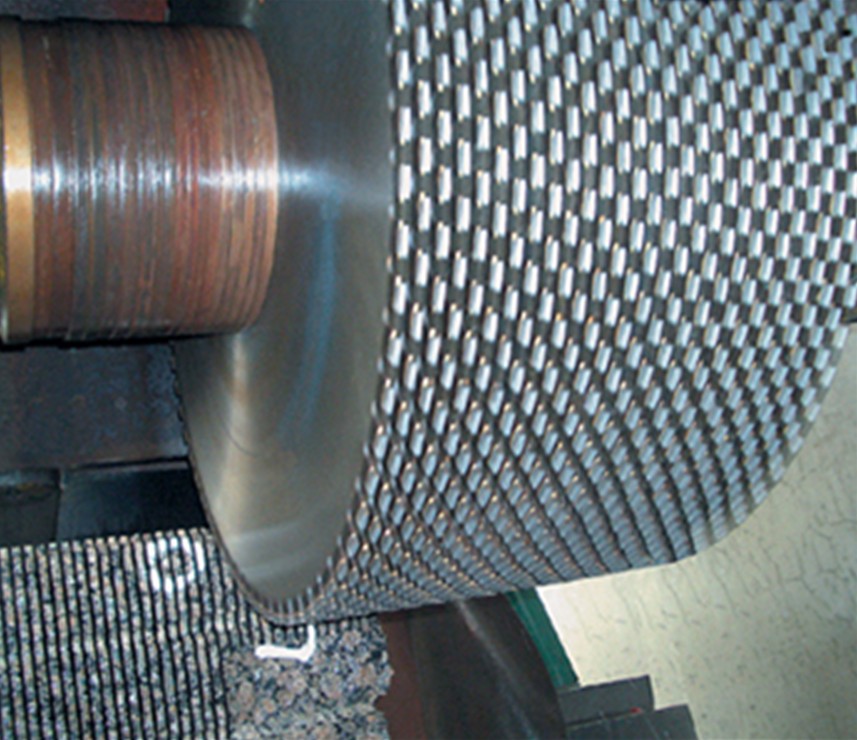

圖11 多繩式金剛石繩鋸

　　① 基本結構：機體框架、串珠繩驅動輪、導向論、橫梁框架升降驅動和導向系統、串珠繩張緊系統、電控系統等

　　② 工作原理：利用串珠內含有的金剛石顆粒切割石料

　　③ 技術性能(與框架鋸相比較）

　　a. 鋸機的結構與安裝基礎比較簡單，輔助設備少，廠房占地面積可減少1/2～2/3；

　　b. 鋸切效率高，鋸切中等硬度的花崗石板材，一天可鋸切250m2，相當于兩臺各裝有120根鋸條的大型框架鋸的效率；

　　c. 操作方便，鋸切精度高，多繩式金剛石串珠鋸可快速地變換加工板材的厚度；

　　d. 板材的鋸切面平整，而且杜絕了鋼砂殘粒嵌入板材鋸切面的可能性，因此使磨拋的時間降低20％；

　　e. 鋸切噪音小，工作環境好；

　　f. 能耗低，與框架式砂鋸相比約可降低30%的電能消耗；

　　g.消耗材料大為減少，對環境污染小。框架鋸每鋸切l㎡的花崗石板材需消耗3kg鋼砂、1.5kg鋸條、2kg石灰，而金剛石繩鋸只消耗0.01kg金剛石繩。粗略估計，使用框架鋸每年需棄置32.5萬公斤廢砂漿，對環境污染的嚴重性可想而知。以年產5萬㎡的花崗石大板為例，金剛石繩鋸產生的廢渣只有框架式砂鋸的1.5%左右，且廢渣成分單一、外理方便。所以說金剛石繩鋸是鋸切石材大板的環保型機械設備。

5.金剛石帶鋸：名貴石材的小規格石材鋸切

　　金剛石帶鋸的基本形狀類似于鋸木板的木工帶鋸，所不同的是金剛石帶鋸是在鋼帶一側焊有金剛石鋸齒。鋼帶兩個端頭焊合成一體，形成閉合環帶，故稱帶鋸。其與排鋸的主要區別在于其基體為柔性鋼帶，既要求金剛石鑲焊、粘結牢固，又要能夠象皮帶一樣轉動彎曲。帶鋸一般很薄（厚度在1.0～2.0mm），而且很長（約5～8m），多由電鍍方法制造。鋸縫寬3mm，可切割2mm厚板材

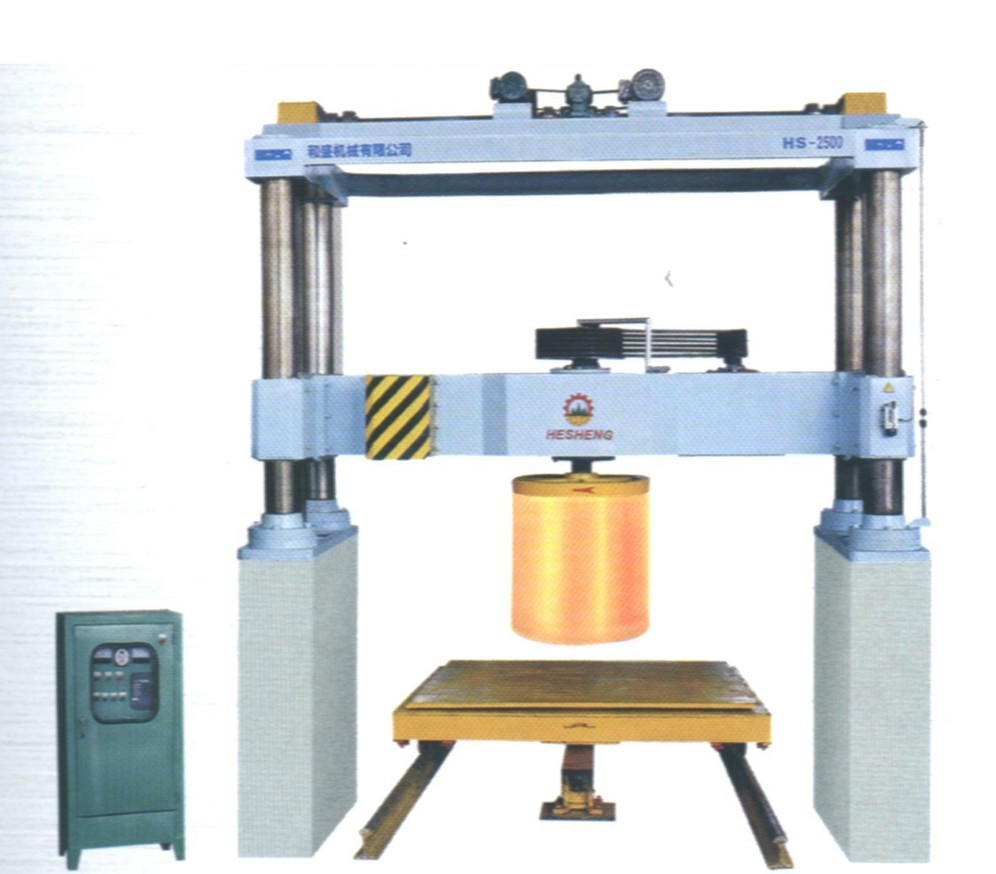

６.金剛石圓弧板鋸機（筒鋸）
