超硬材料網

　　對金剛石表面化學鍍鎳金屬化工藝及其影響因素進行研究，并探討了相關工藝條件對金剛石性能的影響。結果表明，化學鍍鎳層能顯著提高金剛石的熱穩定性和抗氧化溫度。

　　1前言

　　金剛石由于其高硬度和優良的力學性能，使金剛石工具成為加工各種堅硬材料不可缺步的有效工具，影響金剛石工具使用壽命及性能的主要因素有兩個方面：一是盒剛石本身的質量(即品級)，二是胎體金屬對金剛石的粘結性(即胎體的包鑲能力)。

　　由于金剛石顆粒較小，絕大部分金剛石工具或以嵌焊于工具體中，或將金剛石顆粒與金屬合金用粉末冶金法壓型、燒結而形成金剛石一金屬復合體，以實現對工件的加工。由于金剛石與一般金屬和合金之間具有很高的界面能，致使金剛石顆粒不易被一般低熔點合金所浸潤，粘結性極差。因此.在制造的金剛石工具中，金剛石顆粒僅依靠胎體冷凝后產生的機械力鑲嵌于胎體金屬基中，而沒有形成牢固的化學鍵粘結鑲，導致金剛石顆粒在工作中除破碎、折斷外，絕大多數在露出不到粒徑l/2高度時脫落。金剛石實際上只發揮了工作能力的20%，金剛石脫落后，難再回收利用，大大降低了金剛石工具的壽命及性能，造成巨大的浪費。因此研究金剛石表面化學鍍鑲金屬化，對改善金剛石與胎體合金的粘結性能，增強金剛石的抗壓強度、抗氧化性，提高金剛石的利用率及工具的使用壽命有重大意義。

　　2實驗

　　采用的金剛石型號為JR1，粒度為12o/14o。鍍前對金剛石進行清洗、粗化、敏化、活化及還原等處理，然后進行化學鍍鎳，并分別研究了各因素對金剛石增重的影響。

　　工藝流程:金剛石基料一除油一水洗一敏化一水洗一活化一水冼一還原一化學鍍鎳一水洗一烘干。

　　(1)除油：栗用堿性除油，在l0%NaOH溶液中，并加入少量的非離子表面活性劑煮沸30min，用蒸餾水沖洗2～3次，除去金剛石表面的油脂等污物。

　　(2)粗化：用稀HNO;煮沸20min，蒸餾水洗2～3次。

　　(3)敏化：SnC2H：O10g/L，HCI20m/L，溫度室溫，時間3～5min。

　　將金剛石基料置于敏化液中浸泡5min，取出后水洗至中性，使吸附在表面的SnCl2膠體，水解生成sn(OH)Cl膠體，吸附于基料表面

　　(4)活化：PdCI2--0.5g/L，HCI--10m/L，溫度室溫，時間4min

　　敏化后的基料放入活化液中4min，取出后用水洗凈，Sn(OH)CI還原Pd2+成Pd，吸附于基體金剛石表面，這些金屬微粒是化學鍍鎳的催化活性中心。

　　(5)還原：NaH2PO2·2H2O30g/L，溫度室溫，時間3min。

　　將經活化處理的金剛石基料放入還原液中3min，還原可能殘留于金剛石表面的Pd抖.防止其帶入鍍鎳中導致鍍液分解，金剛石經還原處理后不需水洗直接化學鍍鎳。

　　(6)化學鍍鑲工藝金剛石粉末的表面積大，用一般的化學鍍鎳進行施鎳進行施鍍時，沉積反應過于激烈，鍍液易產生自分解，為了對金剛石連續旌鍍，必須采用穩定性高，易于維護的化學鍍鎳工藝.工藝條件如下：

　　NiSO4•6H2O----30g/L
　　NaH2PO2•2H2O----30g/L
　　主絡合劑-------25g/L
　　輔助絡合劑---------10g/L
　　穩定劑-------適量
　　pH值---------4.8～5.2
　　溫度----------88土3℃
　　攪拌方式----------超聲波攪拌

　　化學鍍鑲液溫度栗用恒溫水浴控制在88±3℃，采用超聲波攪拌，防止金剛石顆粒鍍鎳粘在一起每隔5min用超聲波攪拌30s，超聲波頻率為30Hz試驗裝置見圖1：

　　3結果及討論

　　3.1工藝條件對鑲矗的影響

　　(1)NiSO4濃度在其他條件不變的情況下，鎳鹽濃度與金剛石增重的關系見圖2，當硫酸鎳含量達到30g/L時，金剛石增重率達到最大，再增加鎳鹽濃度就有副反應，沉積速度反而下降。

　　(2)次磷酸鈉濃度隨著次磷酸鈉濃度增加，金剛石增重率加快，當次磷鈉的濃度達到30g/L時，金剛石增重率最大，再增加則發生自分解反應。沉積速率反而下降，且影響鍍層質量。

　　(3)主絡合劑濃度主絡合劑與Ni2+形成絡合物，以控制溶液中的Ni2+濃度,從而控制沉積速度，并可防止亞磷鎳并沉淀形成，并作為緩沖劑來防止鍍鎳pH值在施鍍過程變化太快。主絡合劑以25g/L為最佳。

　　(4)pH值pH值的大小直接影響主絡合劑的絡合能力，從而直接影響金剛石的增重率、鍍層質量和鍍液穩定性。由試驗可知pH值以4.8～5.2為最佳。

　　(5)施鍍溫度在其他條件不變的情況下研究溫度變化對金剛石增重率的影響，發現t<60℃時，反應極慢，甚至不發生沉積.在t≥75℃沉積反應才能正常進行;隨溫度的繼續升高，金剛石增重率呈直線上升趨勢，t>90℃增重率上升緩慢，當溫度達到95℃時，反應生成的亞磷酸根濃度增加，鍍液自分解傾向增大，鍍液顏色變暗甚至發黑，穩定性差，因此，施鍍溫度應控制在88士3℃。

　　3.2化學鍍鎳層對金剛石性能的影響

　　(1)熱穩定性金嘲石熱穩定系指金剛石加熱到一定溫度后的強度損失率，損失率越低，熱穩定性越好。將經化學鍍鎳與未經處理的金剛石加熱到980℃，未經處理的金剛石燒蝕嚴重+強度損失率為25%，而鍍鎳金剛石在此溫度下變化不大，且強度損失率隨增重率的增大而下降(見圖4)。這是由于鍍鎳金剛石表面鎳被氧化成NiO，金嘲石則較完整，因此強度損失率低。即化學鍍鎳層對金剛右有一定的保護作用，防止內部金剛石氧化和石墨化。

　　(2)抗氧化溫度由金剛石的差熱曲線分析可得出施鍍金剛石的氧化溫度與增重率的關系(見圖5)。可見，化學鍍鎳后金剛石的抗氧化溫度明顯高于原始盒剛石的抗氧化溫度，且隨增重率的增加，金剛石的抗氧化溫度升高，說明金剛石的增重百分率越高.鍍層對金剛石的保護性越強，因而金剛石的抗氧化能力越強。

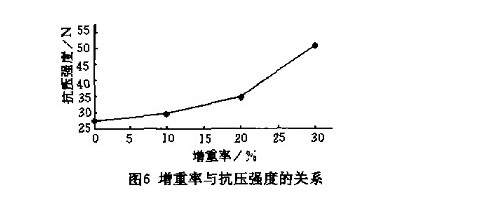

　　(3)抗壓強度與增重率化學鍍鎳后金剛石的抗壓強度比原始金剛石的抗壓強度明顯提高，且隨增重率的增加(見圖6)，金剛石的抗壓強度也增加，這是由于金剛石表面鍍上一層金屬鎳層后金屬以填隙、補平或包覆等方式，消除或減少了金剛石表面的裂墳和缺陷，減少了受力時的應力集中，因此，提高了金剛石強度。

　　4結論

　　(1)采用濕法化學鍍鎳對金嘲石表面進行金屬化處理是可行的，具有投資小、成本低等特點。

　　(2)金剛石表面化學鍍鎳金屬化可在金剛石表面獲得鍍層均勻的Ni-P合金鍍層，并能顯著提高金剛石的熱穩定性、抗壓強度及抗氧化溫度，且效果較好。
