豪特曼異形隨動非圓磨床GP32型
1、技術領先--先進的磨削理念
豪特曼GP32系列高精密隨動磨床無論是設計理念或者制造技術都是當今磨床產品之佼佼者。

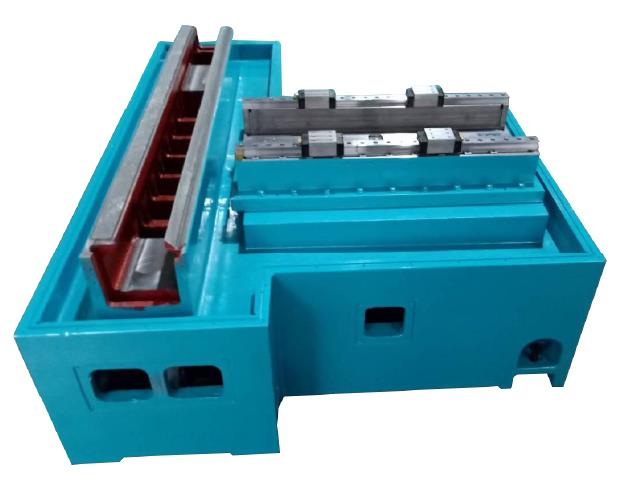

2、穩定可靠--優秀的剛性結構 高精度表現
機床經過嚴苛的環境和條件進行測試，具有突出的精度保持性，適合從單件到大批量生產的要求，在異型磨削及非圓磨削行業應用廣泛。

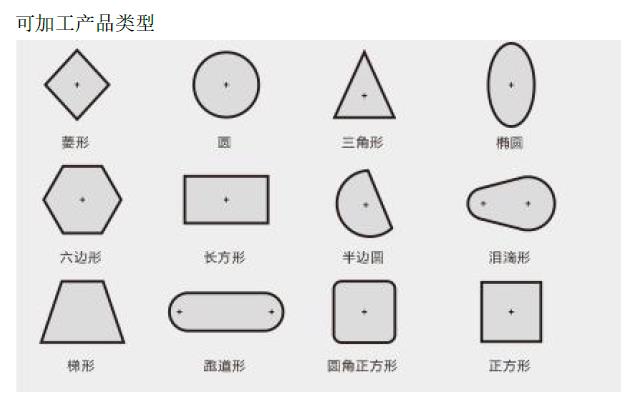

3、性能突出--針對異形零件加工的優異性能
高精度、高剛性、高效率是這款磨床的基本特性，達到了性能和效率的完美結合。由于機床優異的性能表現，以及出色的柔性設計，可廣泛應用航空、醫療、液壓、模具、機器人減速機核心零件、汽車零配件等各個行業。

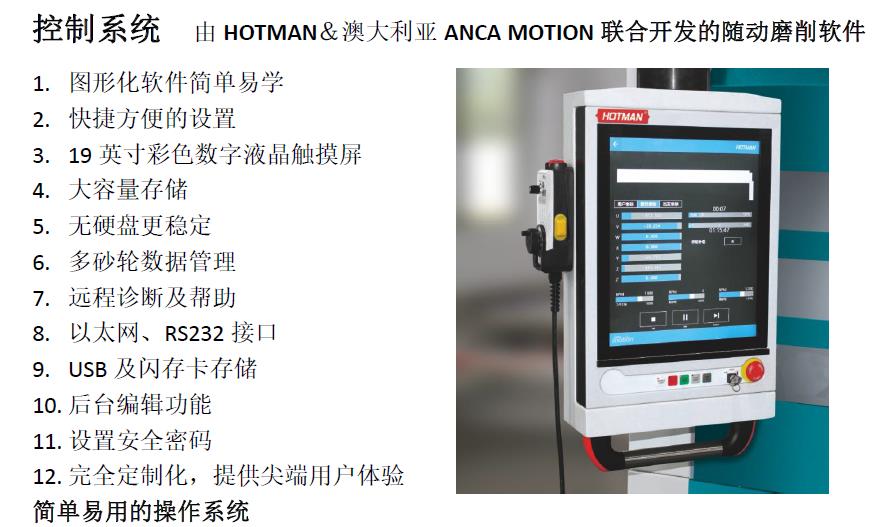

4、操作簡易--簡單易用的操作系統
由HOTMAN豪特曼＆LYNUC錸鈉克 開發的最新一代用戶友好的圖形化編程軟件擁有簡單快速的設置以及直觀的用戶界面，不需要操作者輸入復雜的G代碼和子程序，操作簡單易學，讓編程和設置更加快捷。用戶體驗與操作感受非凡。
5、技術參數
項目 | 參數 |
工作范圍 |
|
中心高 | 200mm |
回轉直徑 | Φ380mm |
磨削直徑 | Φ320mm |
兩頂之間磨削長度 | 600mm |
工作臺回轉（600型） | ﹢6°/-9° |
兩頂之間最大承座 | 60kg |
砂輪架 |
|
可旋轉角度范圍（手動） | ±15° |
砂輪主軸類型 | 動靜壓砂輪主軸（標配油冷） |
砂輪主軸速度范圍 | 1650/1850/2100rpm |
標準砂輪尺寸（φ×W×B） | Φ450×38-50×127mm |
特殊砂輪尺寸（φ×W×B） | Φ510×50-80×203mm |
砂輪主軸電機功率 | 3.75KW/5.5KW（特殊） |
砂輪最高線速度 | 45m/s |
砂輪主軸冷卻方式 | 油冷 |
工件直驅頭架 |
|
轉速范圍 無級調速 | 0-600rpm |
主軸錐孔錐度 | MT-4 |
工裝轉接套型號 | MT-4 |
工件頭架可旋轉角度范圍 | ﹢15°/-15° |
夾持承載（帶工裝） | 150Nm |
永磁同步電機功率（S1-100%/KW） | 3KW |
連續額定輸出扭矩（S1-100%/A） | 47.8Nm |
編碼器品牌 | 雷尼紹 |
主軸冷卻方式 | 水冷 |
頭架旋轉重復定位精度 | ±2arcsec |
軸端錐孔跳動 | ≤0.001 |
主軸軸端端面跳動 | ≤0.002 |
軸向剛度（N/um） | ≥500 |
徑向剛度（N/um） | ≥400 |
頭架移動方式 | 手動標配氣浮 |
尾座 |
|
套筒直徑 | Φ50mm |
套筒行程 | 32mm |
莫氏錐度 | MT-4 |
尾架移動方式 | 手動標配氣浮 |
砂輪架進給-X軸（直線電機） |
|
X軸行程 | 350mm |
X軸直線電機推力 | 1044-4271N |
X軸直線電機加速度 | ≤0.2G |
X軸進給速度 | 15m/min |
HPG（電子手輪）進給量 | 0.0001mm |
可編程最小進給量 | 0.0001mm |
海德漢增量光柵尺分辨率 | 0.0001mm |
X軸進給定位精度 | ≤0.0016mm |
X軸進給重復定位精度 | ≤0.0014mm |
砂輪主軸采用優化的動靜壓軸承結構，驅動系統由集成的油冷系統進行冷卻，確保砂輪頭架一直保持在一個熱穩定的狀態下工作。
主軸由大功率電機驅動，砂輪直徑達φ510mm，令磨削效率倍增。
動靜壓軸承采用深腔和淺腔相結合的結構，在主軸啟動后，依靠深淺腔的階梯效應形成楔形油膜，產生靜壓承載力和動壓承載力的疊加力，大大增加了主軸的承載力。
動靜壓軸承采用多個對稱均布的承載油腔結構，既保證了主軸旋轉精度，也大大增加了主軸抗變形的剛度。
動靜壓軸承因外部供油系統向其供油，在軸承內孔與轉軸外徑之間形成了一層高壓油膜，使得轉軸始終處于完全液體摩擦狀態，降低了摩擦系數，進而提高了主軸旋轉速度。
主軸油具有阻尼減振和“均化”誤差的作用，從而保證了動靜壓軸承主軸具有很高的旋轉精度、運轉平穩性以及很長的精度保持壽命。
