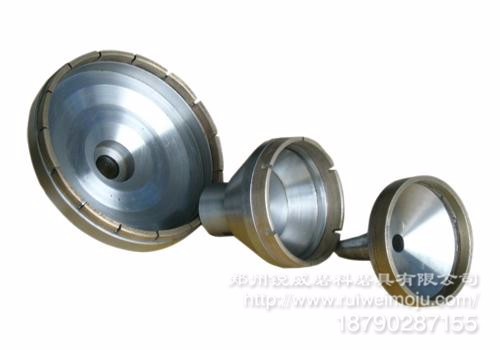

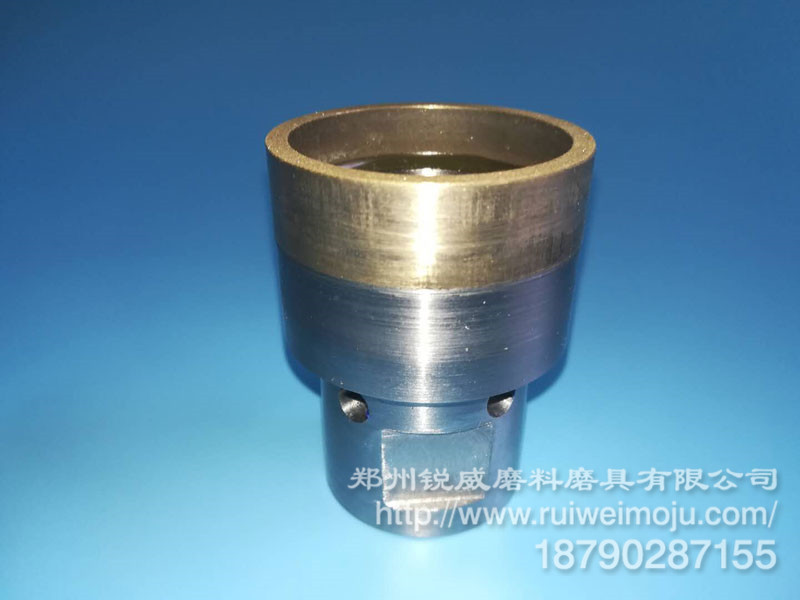

用途：本品為金剛石粉料與金屬或樹脂結合劑構成的筒形固著磨具，通常與基座（接頭）結合為一體。主要用于光學透鏡球面粗磨、滾圓和套料加工。
金剛石筒形砂輪應與冷卻液配合使用，以保持加工自銳性。
規格：
總型產品由以下幾個生產參數構成，用戶可在參數范圍內根據需要自由組合訂購，價格同賣家溝通后確定。
直徑Ф(mm) | 5~200 |
工作層高度 | 5-30 |
注：直徑較小如Ф5以下的筒形砂輪，由于金剛石制品的不易加工性和精度、難度的要求，價格相應較高。。
選用較大直徑的砂輪可提高工作線速度，達到較高磨削效率的效果；但要兼顧到工具軸和透鏡軸之間的夾角不可過大，以免因側壓力太大致使磨輪意外崩裂。
結合劑
類型 | 適合加工材質硬度 |
金屬 | 非球面光學元件 |
藍寶石、微晶類較硬材質 |
普通光學玻璃 |
光學玻璃倒邊 |
樹脂 | 適用于表面質量要求較高的光學元件的粗磨 |
標記
筒形砂輪標記應寫明產品的結合劑類型、幾何尺寸、粒度等相關信息；基座應附圖紙，并標明螺紋規格、定位孔尺寸及錐度等。主要尺寸數據如下表所示。
光學筒形砂輪尺寸數據（mm）
定制金剛石筒形砂輪時，要注意以下事項：
1、根據所加工的零件，砂輪直徑一般為所加工零件直徑的三分之二左右，砂輪直徑增大，線速度較大，磨削率相應增加。通常直徑較大、硬度較高的光學零件，金剛石粉料的粒度較粗。直徑較小或表面質量要求較高的光學零件，可選擇金剛石粉料較細的砂輪。
2、與加工設備連接軸匹配。
3、金剛石筒形砂輪的徑向和軸向跳動要達到加工要求，否則會損傷加工零件甚至炸裂，對操作者造成傷害。
4、定制金剛石筒形砂輪時，砂輪壁厚的增加，會因為接觸面積增加導致加工效率的下降。通常 20以下的砂輪，砂輪壁厚不超過2mm為好； Ф20~Ф 50的砂輪，砂輪壁厚不超過3mm為好。

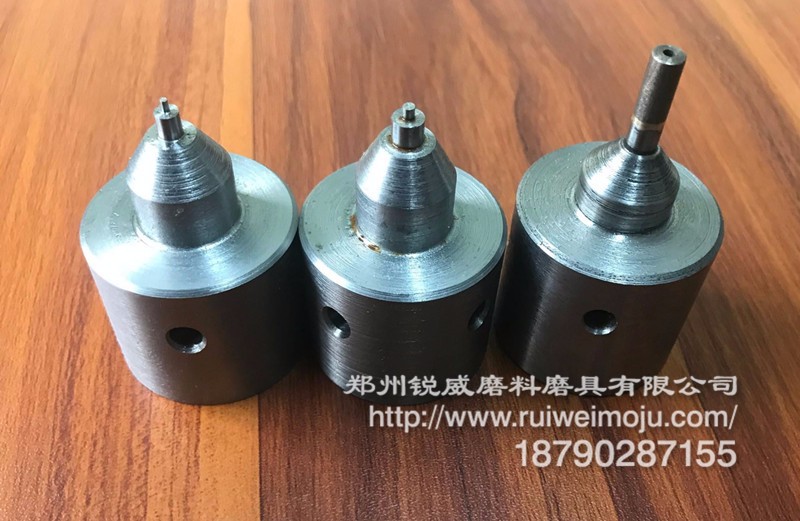

5、砂輪有效磨削層高度的增加，容易造成砂輪中段組織疏松而影響加工的一致性。建議Ф6以下的砂輪，有效磨削層到高度不超過5mm，大于Ф6的砂輪以不超過7~10mm為好。
下圖：
CG砥石選用參考對照表 |
磨耗度（FA） | 適應玻璃材質 | 粒度選用參考 |
100以下 | LASF、TAF、LAK、BK | 170#~200# |
100~180 | BALF、LALK、SK、BAK、LAF、LF | 200#~300# |
180~260 | F、SF、SFS、SFL | 350#~500# |
260以上 | FDS、PSK、FK01 |
金屬加工 | 金屬 | 80#~120# |
