申請?zhí)枺?/strong>CN202223172492.1

申請人：凱吉斯金剛石（廣州）有限公司

發明人：顧兆偉  梁茂

摘要:

       本申請涉及打磨技術領域，具體而言，涉及一種打磨設備，包括驅動電機、機架、驅動輪、從動輪以及打磨皮帶，驅動輪和從動輪與機架轉動連接，打磨皮帶套接在驅動輪和從動輪上，驅動電機的驅動軸與驅動輪固定連接，驅動電機上固定連接有固定基板，機架與固定基板轉動連接，機架轉動使從動輪進入打磨設備的打磨工位或使從動輪從打磨工位收回，以實現打磨設備在硬打磨方式和軟打磨方式之間的切換，本申請通過將機架設置為可轉動形式即可實現在一個設備中實現按需切換軟打磨方式與硬打磨方式，降低打磨成本。

主權利要求:

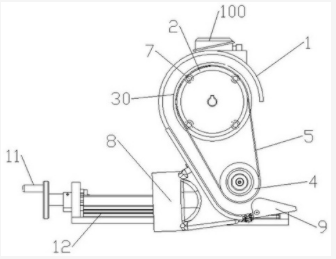

       1.一種打磨設備，包括驅動電機（100）、機架（1）、驅動輪（2）、從動輪（4）以及打磨皮帶（5），所述驅動輪（2）和所述從動輪（4）與所述機架（1）轉動連接，所述打磨皮帶（5）套接在所述驅動輪（2）和所述從動輪（4）上，所述驅動電機（100）的驅動軸與所述驅動輪（2）固定連接，其特征在于：所述驅動電機（100）上固定連接有固定基板（20），所述機架（1）與固定基板（20）轉動連接，所述機架（1）轉動使所述從動輪（4）進入所述打磨設備的打磨工位或使所述從動輪（4）從所述打磨設備的打磨工位收回，以實現所述打磨設備在硬打磨方式和軟打磨方式之間的切換。
