申請?zhí)? 201721416033.X

申請日: 2017.10.30

申請人: 鄭州人造金剛石及制品工程技術研究中心有限公司

發明人: 姜豪; 張建華; 孫曉盼; 劉創勛; 李盟

       摘要：

       本實用新型屬于一體式六面頂壓機技術領域，具體涉及一種一體式六面頂壓機翻轉裝置，包括門拱形框架，門拱形框架套在一體式六面頂壓機外部，門拱形框架朝向一體式六面頂壓機的一側為內側面，相反的一面為外側面，門拱形框架兩個端部的內外兩側面分別設有支撐桿，門拱形框架的內部為中空的結構且內部設有兩個液壓缸，兩個液壓缸分別設置在門拱形框架的兩個端部，兩個液壓缸的伸縮桿伸出門拱形框架端部的端面且連接穩定筋板，穩定筋板放置在地面上，本實用新型使用方便，防止一體式六面頂壓機翻轉時受到碰撞，安全穩定。

       主權利要求:

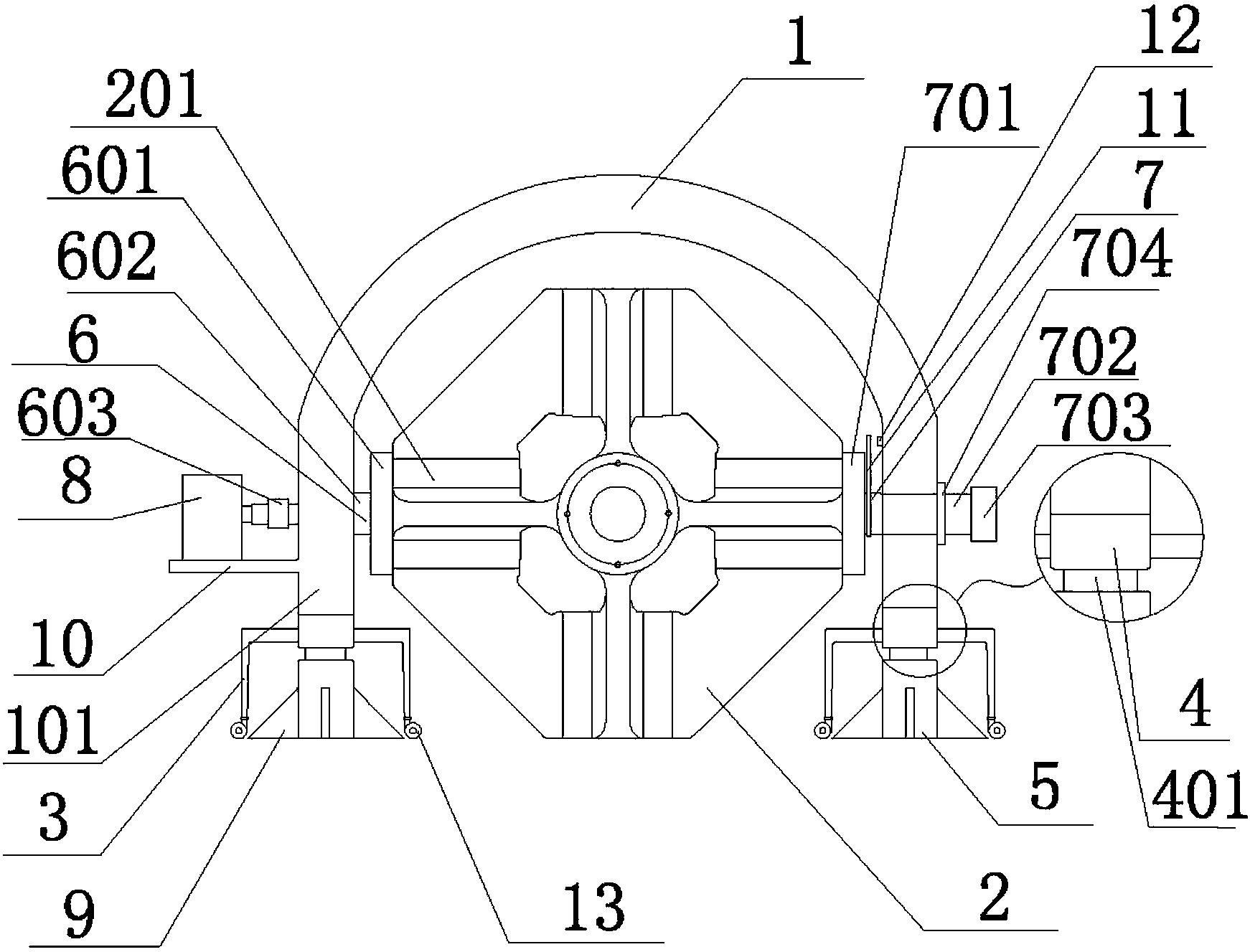

       一種一體式六面頂壓機翻轉裝置，其特征在于，包括門拱形框架，門拱形框架套在一體式六面頂壓機外部，門拱形框架朝向一體式六面頂壓機的一側為內側面，相反的一面為外側面，門拱形框架兩個端部的內外兩側面分別設有支撐桿，門拱形框架的內部為中空的結構且內部設有兩個液壓缸，兩個液壓缸分別設置在門拱形框架的兩個端部，兩個液壓缸的伸縮桿伸出門拱形框架端部的端面且連接穩定筋板，穩定筋板放置在地面上，門拱型框架兩豎向框架的內側面分別設有固定裝置，固定裝置與六面頂壓機的一活塞缸底部相接觸，液壓缸的伸縮桿收縮時，一體式六面頂壓機放置在地面上，所述的固定裝置分為第一固定裝置和第二固定裝置，第一固定裝置和第二固定裝置相對設置，第一固定裝置包括第一旋轉盤，第一旋轉盤通過第一旋轉軸連接聯軸器，第一旋轉軸貫穿門拱形框架，聯軸器位于門拱形框架的外側面，旋轉電機上還設有減速器，聯軸器連接減速器，旋轉電機和減速器設置在托盤上，托盤與門拱形框架固定連接，所述的第二固定裝置包括第二旋轉盤，第二旋轉盤通過第二旋轉軸連接轉動手柄，第二旋轉軸貫穿門拱型框架，手柄與門拱形框架的外側面之間的第二旋轉軸上套設調節螺母，調節螺母與門拱形框架的外側面固定連接。
