申請號: 201721055776.9

申請日: 2017.08.23

申請人: 佛山市至開金剛石工具有限公司

發明人: 楊洪剛

       摘要：

       本實用新型公開了一種防護罩伸縮式金剛石磨具，包括圓柱形的磨具安裝轉軸和套裝在所述磨具安裝轉軸上的轉軸安裝套管，所述轉軸安裝套管套裝在所述磨具安裝轉軸上，且所述轉軸安裝套管的外側設置有磨具作業防護罩，所述磨具作業防護罩包括防護罩本體和防護罩套管，所述防護罩本體固定設置于所述防護罩套管外側，所述防護罩套管套裝在所述轉軸安裝套管上，且所述防護罩套管上沿徑向設置有防護罩定位銷，所述轉軸安裝套管的外側面設置有配合所述防護罩定位銷的防護罩定位孔。本實用新型能夠在手持式磨削設備不使用時，便捷地保護金剛石磨具的徑向邊緣不受外力作用，且可以提高手持式磨削設備的使用安全性。

       主權利要求:

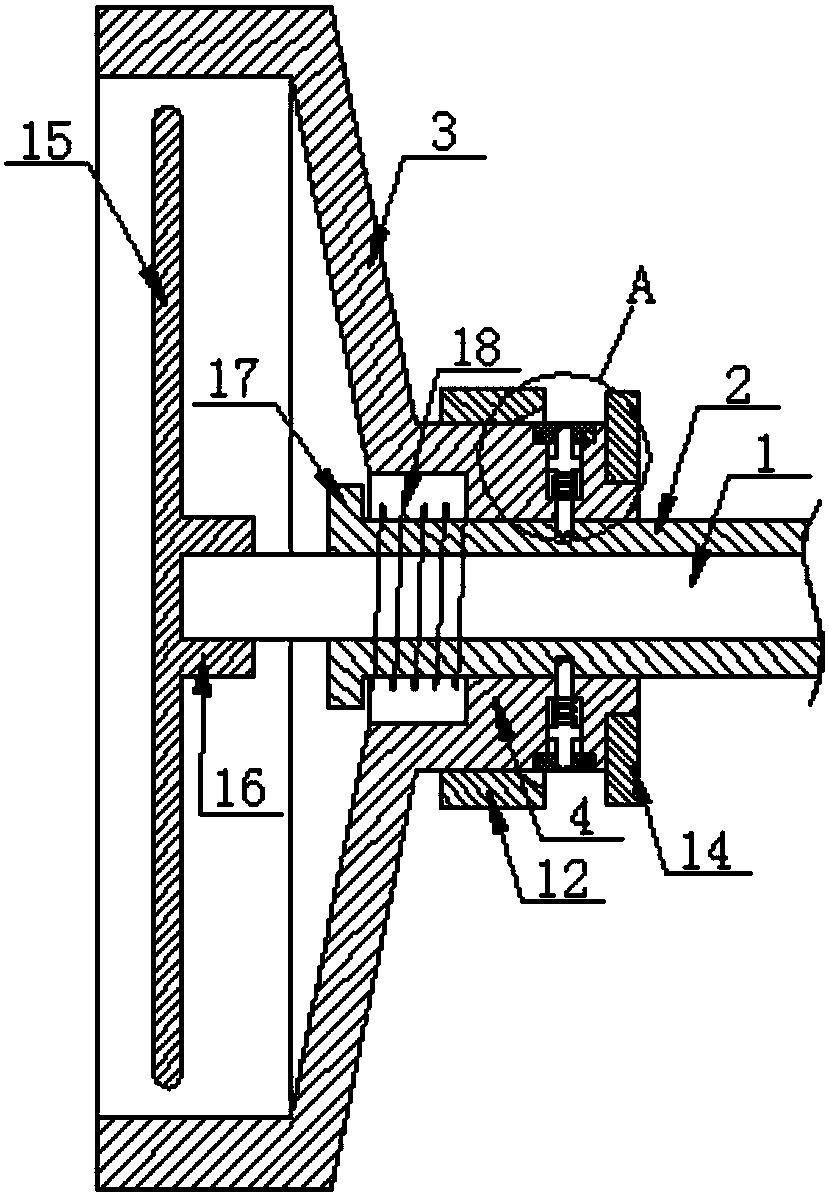

       一種防護罩伸縮式金剛石磨具，其特征在于：包括圓柱形的磨具安裝轉軸(1)和套裝在所述磨具安裝轉軸(1)上的轉軸安裝套管(2)，所述轉軸安裝套管(2)套裝在所述磨具安裝轉軸(1)上，且所述轉軸安裝套管(2)的外側設置有磨具作業防護罩，所述磨具作業防護罩包括防護罩本體(3)和防護罩套管(4)，所述防護罩本體(3)固定設置于所述防護罩套管(4)外側，所述防護罩套管(4)套裝在所述轉軸安裝套管(2)上，且所述防護罩套管(4)上沿徑向設置有防護罩定位銷(5)，所述轉軸安裝套管(2)的外側面設置有配合所述防護罩定位銷(5)的防護罩定位孔(6)。
