申請號: 201721323642.0

申請日: 2017.10.16

申請人: 內蒙金屬材料研究所

發明人: 孫凌夫; 戰中學; 劉國忠; 周喜順; 李海豹; 孫全喜; 劉澤林; 宋亞輝; 田迎春; 劉春

       摘要：

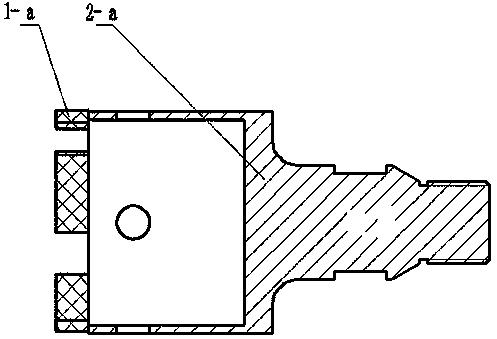

       一種金剛石鉆頭，包括金剛石刀片（1）和刀體（5）兩部分，金剛石刀片（1）固定在刀體（5）上，其特征是：刀體（5）包括錐體導向結構（2）、刀體開孔結構（3）、刀體中心結構（4），其中錐體導向結構（2）由圓筒（2?1）和錐臺狀筒（2?2）結合而成，所述金剛石刀片（1）固定錐體導向結構（2）的圓筒（2?1）端頭，錐臺狀筒（2?2）的小端與圓筒（2?1）的內徑相同且同心，大端與刀體開孔結構（3）相連接，刀體開孔結構（3）是一個圓筒，其兩側開有對稱的兩個方槽，刀體開孔結構（3）與刀體中心結構（4）相連接，刀體中心結構（4）是一個在刀體后側開的中心通孔。本實用新型對耐磨材料進行鉆削加工時避免廢料聚集在鉆頭中，不需要清理廢料。

       主權利要求:

       一種金剛石鉆頭，包括金剛石刀片（1）和刀體（5）兩部分，金剛石刀片（1）固定在刀體（5）上，其特征是：刀體（5）包括錐體導向結構（2）、刀體開孔結構（3）、刀體中心結構（4），其中錐體導向結構（2）由圓筒（2-1）和錐臺狀筒（2-2）結合而成，所述金剛石刀片（1）固定錐體導向結構（2）的圓筒（2-1）端頭，錐臺狀筒（2-2）的小端與圓筒（2-1）的內徑相同且同心，大端與刀體開孔結構（3）相連接，刀體開孔結構（3）是一個圓筒，其兩側開有對稱的兩個方槽，刀體開孔結構（3）與刀體中心結構（4）相連接，刀體中心結構（4）是一個在刀體后側開的中心通孔。
