申請號: 201721407905.6

申請日: 2017.10.30

申請人: 焦作天寶桓祥機械科技有限公司

發明人: 趙仁玉

       摘要：

       本實用新型涉及一種耐用金剛石砂輪，包括中心設置有固定口的基體，基體的頂部設置有工作層，所述的工作層由從外到內依次設置的若干個金剛石磨層組成，在相鄰的兩個金剛石磨層之間均設置有磨層緩沖裝置，在每個金剛石磨層上均設置有排屑槽，金剛石磨層與基體之間通過可拆卸固定部相連接；在生產的過程中本實用新型不需要停機更換砂輪即可完成對工件的粗加工到精加工，使得摩擦過度更加自然，減少對砂輪的損耗；在精鋼石磨層的軸線設置有排屑槽，提高了砂輪的磨削精度和使用壽命；兩個金剛石磨層之間設置有樹脂材質的磨層緩沖裝置減少砂輪之間的摩擦，延長使用壽命。

       主權利要求:

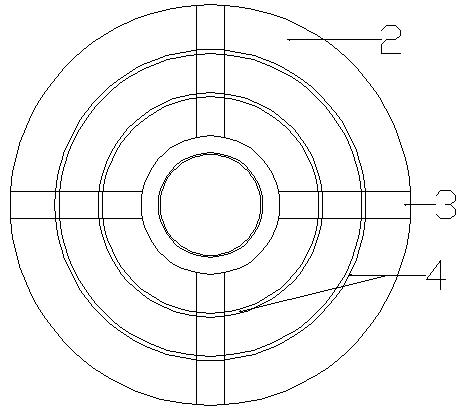

       一種耐用金剛石砂輪，包括中心設置有固定口的基體（1），基體（1）的頂部設置有工作層，其特征在于：所述的工作層由從外到內依次設置的若干個金剛石磨層（2）組成，在相鄰的兩個金剛石磨層（2）之間均設置有磨層緩沖裝置，在每個金剛石磨層（2）上均設置有排屑槽（3），金剛石磨層（2）與基體（1）之間通過可拆卸固定部相連接。
