申請號: 201721189563.5

申請日: 2017.09.15

申請人: 上海晶馳炭素有限公司

發明人: 齊軼; 曹鉞

       摘要：

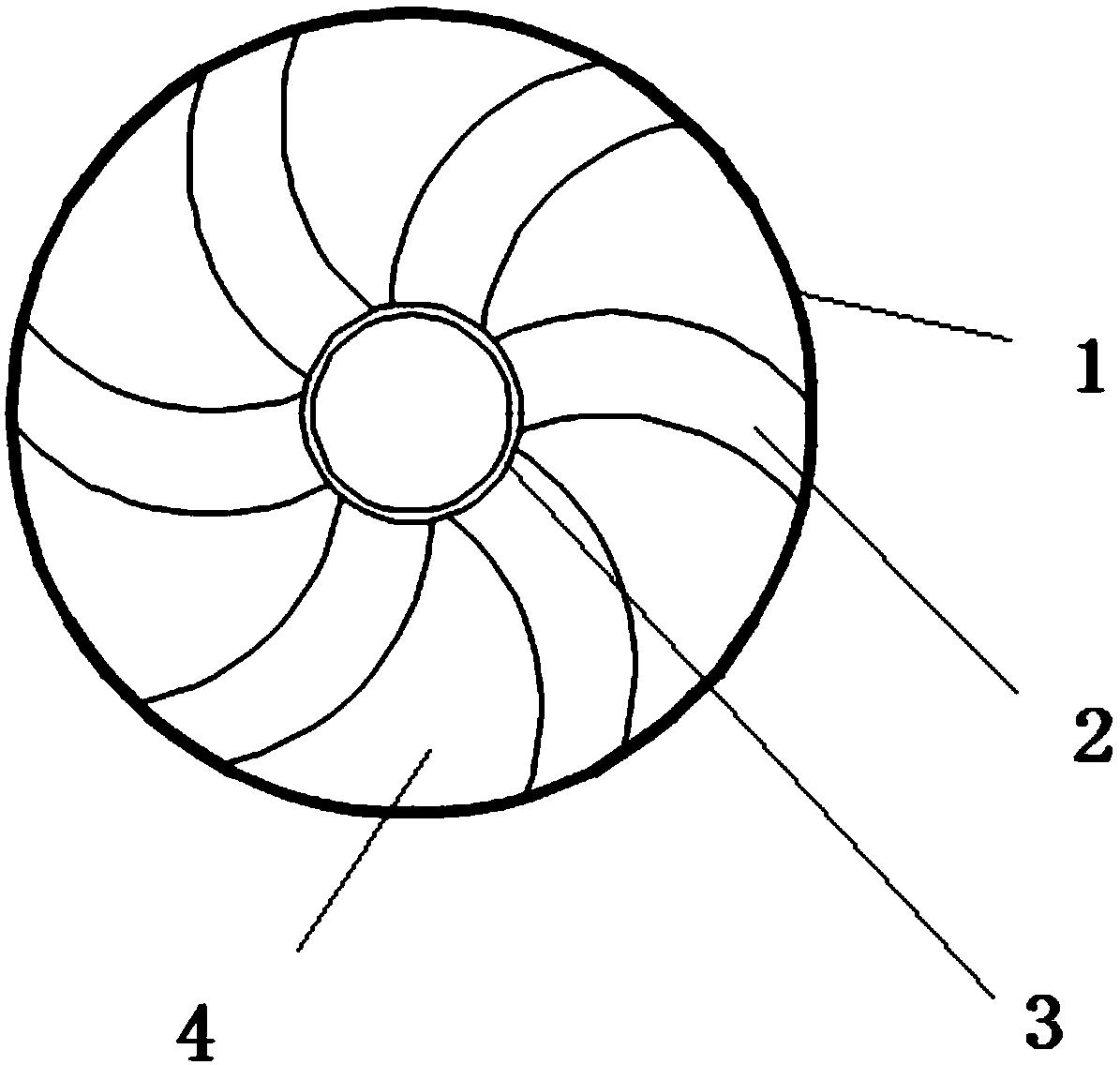

       本實用新型涉及石墨的切割設備。復合式金剛石磨片，包括一呈圓餅狀的基體，基體的中心位置設有一用于安裝轉軸的圓孔，基體的表面固定有磨料，還包括一金剛線；金剛線包括一鋼線，鋼線的一側固定有金剛石磨粒，構成一與被切割物接觸并切割的切割面；另一側不固定金剛石磨粒，構成非切割面；金剛線漲緊在基體的外邊緣處，基體的外邊緣上開有一開口朝外的凹槽，金剛線的非切割面位于凹槽內，金剛線的切割面位于凹槽外；固定在基體的表面的磨料為棕剛玉磨?；蚝谔蓟枘チ?。本專利僅在金剛線上設金剛石磨粒，大大的降低了金剛石原料的用量。

       主權利要求:

       復合式金剛石磨片，包括一呈圓餅狀的基體，所述基體的中心位置設有一用于安裝轉軸的圓孔，所述基體的表面固定有磨料，其特征在于，還包括一金剛線；金剛線包括一鋼線，所述鋼線的一側固定有金剛石磨粒，構成一與被切割物接觸并切割的切割面；另一側不固定金剛石磨粒，構成非切割面；所述金剛線漲緊在所述基體的外邊緣處，所述基體的外邊緣上開有一開口朝外的凹槽，所述金剛線的非切割面位于所述凹槽內，所述金剛線的切割面位于所述凹槽外；固定在所述基體的表面的磨料為棕剛玉磨?；蚝谔蓟枘チ?。
