申請號: 201720844688.0

申請日: 2017.07.13

申請人: 青島新韓金剛石工業有限公司

發明人: 李斌; 樸海成; 張亭濤

       摘要：

       本實用新型提供一種硬化鋼用PCBN刀片，包括刀片本體，斷屑槽，固定槽，加強墊片，切削刃和固定孔，所述的斷屑槽位于刀片本體的上表面邊緣且平行于切削刃；所述的斷屑槽包括粗加工斷屑槽和精加工斷屑槽；所述的固定槽位于刀片本體的中心；所述的加強墊片位于刀片本體的中心；所述的切削刃位于刀片本體的邊緣；所述的固定孔位于刀片本體的中心。本實用新型斷屑槽，固定槽，加強墊片的設置，結構簡單，有利于在切削產生振動時，刀片不會飛出和偏轉，提高了生產時的安全性和工件的表面加工質量，便于市場推廣和應用。

       主權利要求:

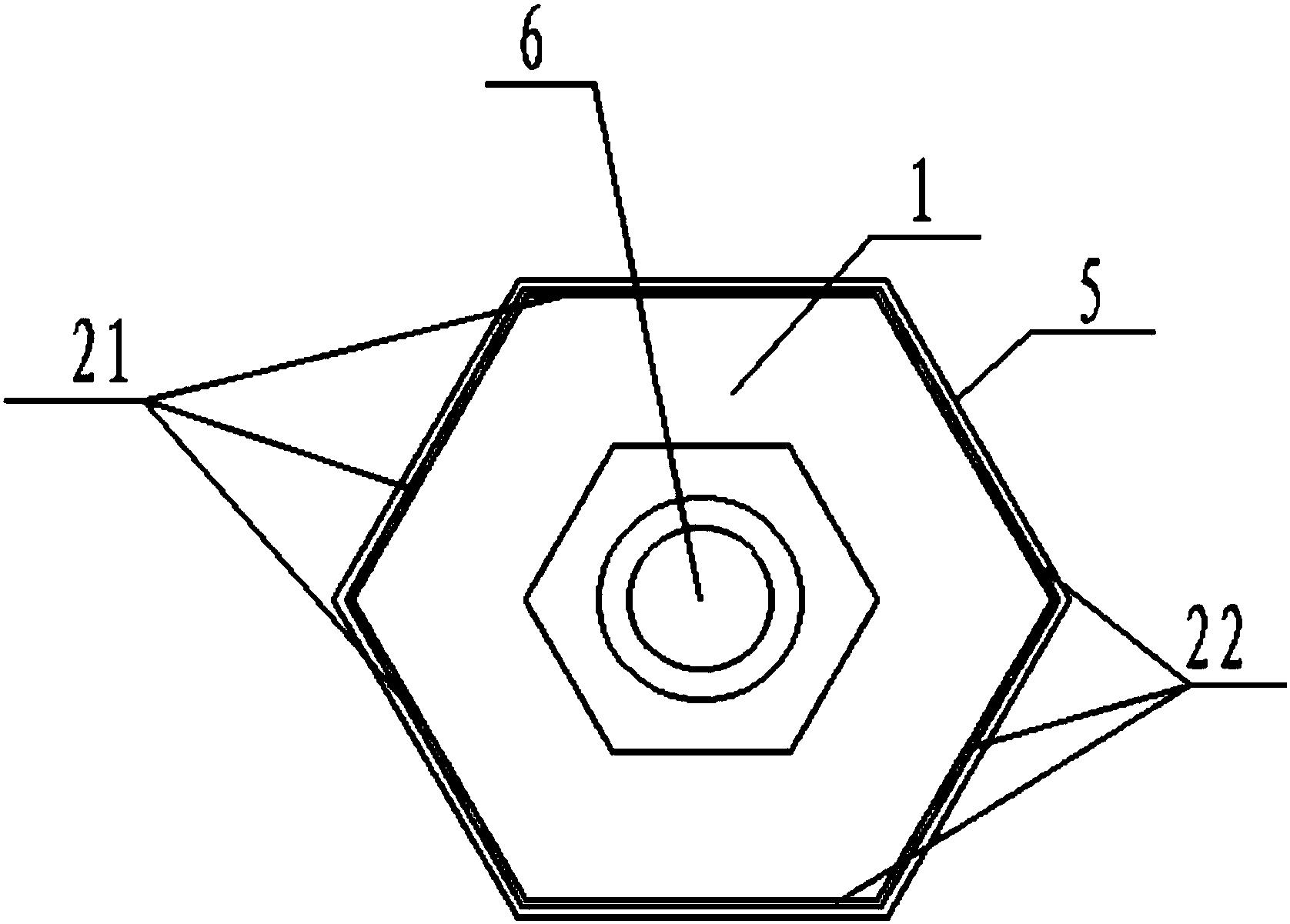

       一種硬化鋼用PCBN刀片，其特征在于：包括刀片本體(1)，斷屑槽(2)，固定槽(3)，加強墊片(4)，切削刃(5)和固定孔(6)，所述的斷屑槽(2)位于刀片本體(1)的上表面邊緣且平行于切削刃(5)；所述的固定槽(3)位于刀片本體(1)的中心；所述的加強墊片(4)位于刀片本體(1)的中心；所述的切削刃(5)位于刀片本體(1)的邊緣；所述的固定孔(6)位于刀片本體(1)的中心。
