申請號: 201721003379.7

申請日: 2017.08.11

申請人: 新昌縣達科機電產品設計有限公司

發明人: 凌征偉

       摘要：

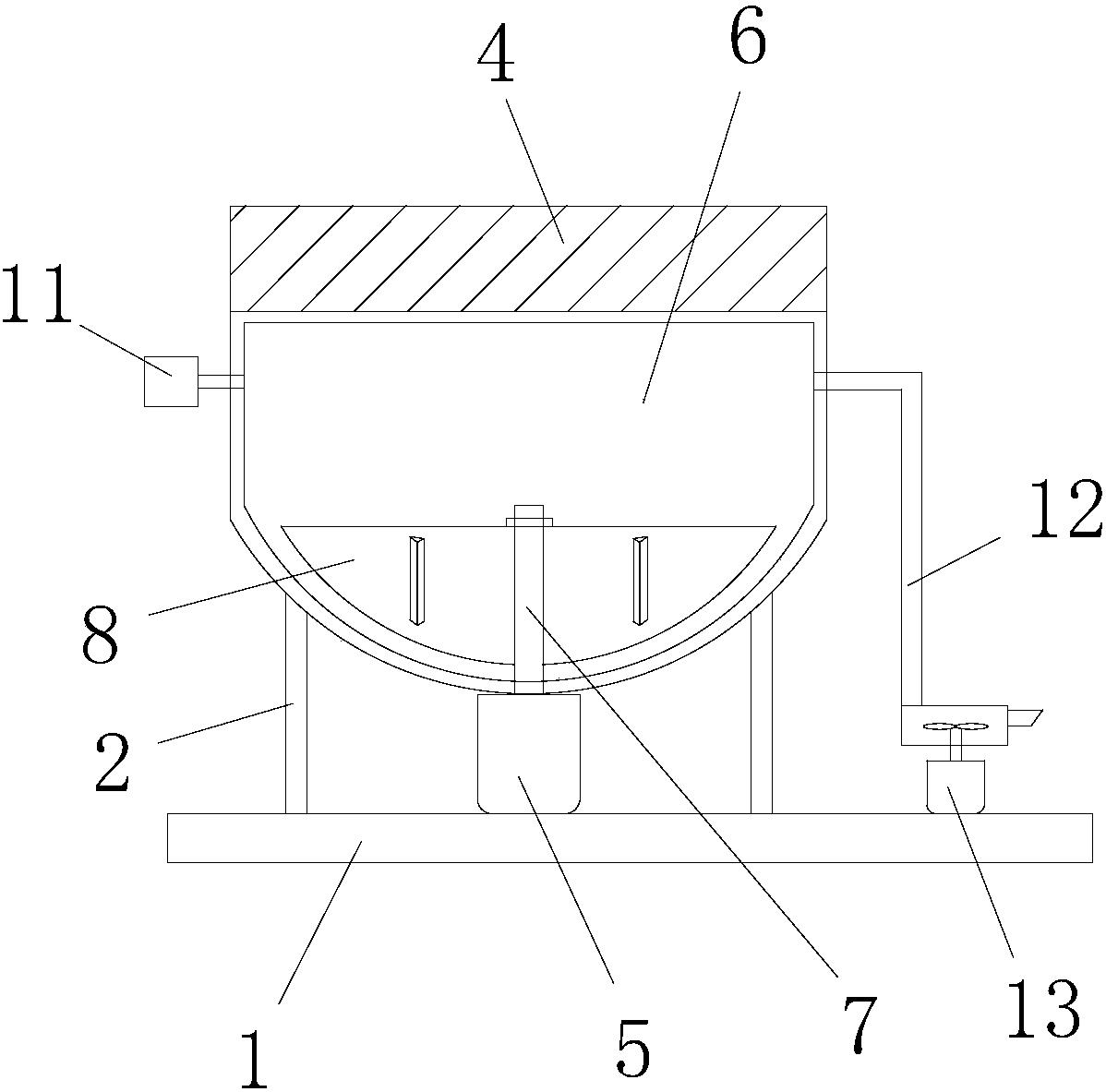

       本實用新型公開了一種人造金剛石顆粒快速干燥裝置，包括底座、支架、干燥箱、微波裝置、電機和攪拌器，所述干燥箱通過支架固定在底座上，所述干燥箱的箱底呈半球形，所述干燥箱的上方設有微波裝置，所述微波裝置與干燥箱之間形成微波腔體，所述攪拌器安裝在微波腔體內，所述攪拌器包括旋轉軸和安裝在旋轉軸上的攪拌葉，所述攪拌葉包括對稱設置的兩片扇形葉，所述扇形葉呈與干燥箱箱底相匹配的扇形，所述扇形葉的兩側外壁上均設有凸棱。本實用新型通過微波加熱的方式使人造金剛石顆粒自身變成發熱體加熱干燥，干燥速率較快，干燥均勻，節能環保。

       主權利要求:

       一種人造金剛石顆粒快速干燥裝置，其特征在于：包括底座、支架、干燥箱、微波裝置、電機和攪拌器，所述干燥箱通過支架固定在底座上，所述干燥箱的箱底呈半球形，所述干燥箱的上方設有微波裝置，所述微波裝置與干燥箱之間形成微波腔體，所述攪拌器安裝在微波腔體內，所述攪拌器包括旋轉軸和安裝在旋轉軸上的攪拌葉，所述攪拌葉包括對稱設置的兩片扇形葉，所述扇形葉呈與干燥箱箱底相匹配的扇形，所述扇形葉的兩側外壁上均設有凸棱，所述旋轉軸的底端穿過干燥箱與安裝在底座上的電機的輸出軸傳動連接，所述干燥箱的左側設有進風管，所述進風管上安裝除濕裝置，所述干燥箱的右側設有排風管，所述排風管與安裝在底座上的風機進口管連接。
