申請號: 201721319583.X

申請日: 2017.10.13

申請人: 廈門致力金剛石科技股份有限公司

發明人: 韓繼成; 呂永安

       摘要：

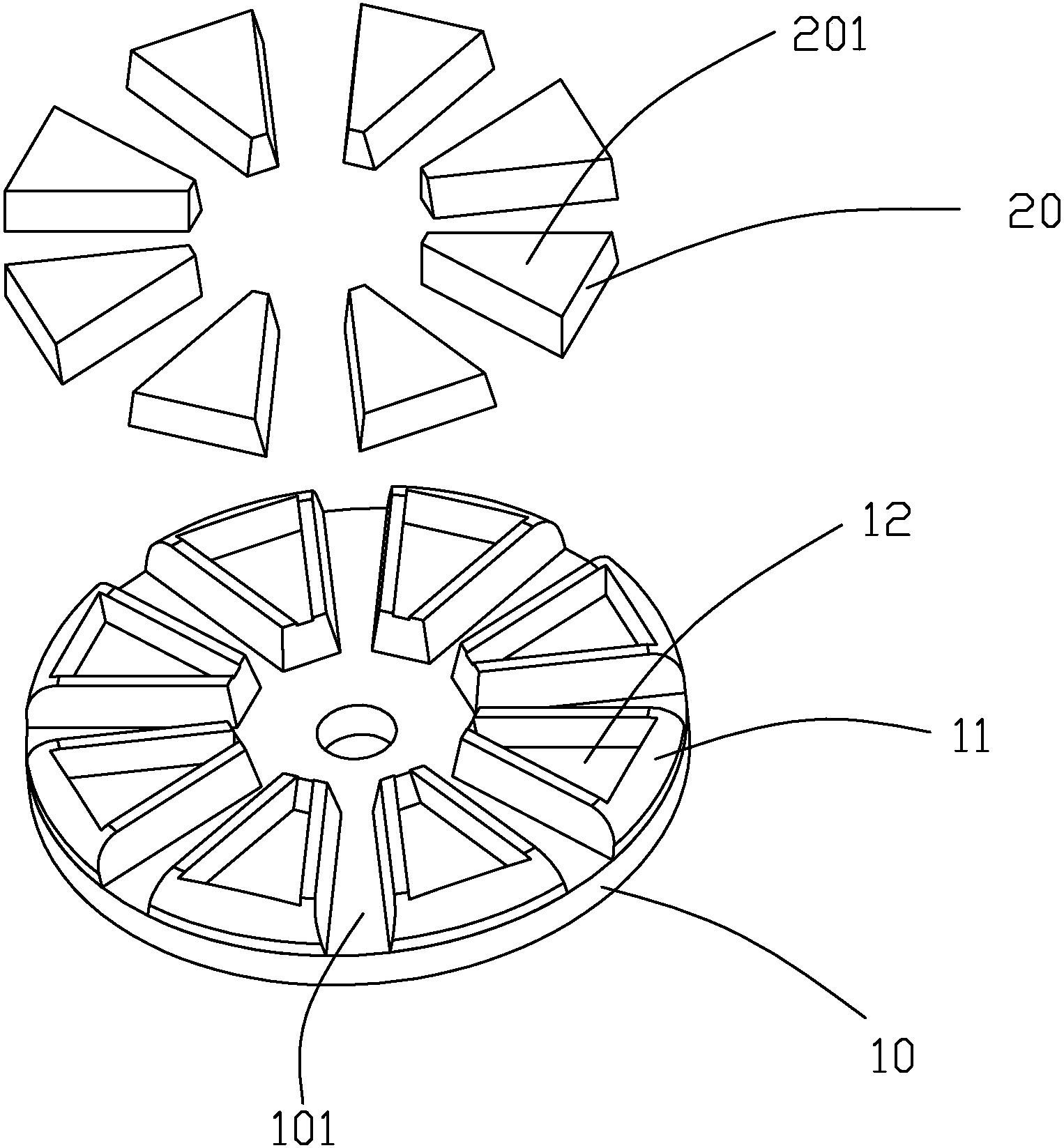

       本實用新型提供一種金剛石地板磨片，包括塑料或橡膠材質的基底以及至少一個金剛石刀頭，所述基底上還一體延伸有至少一個凸臺部，所述金剛石刀頭嵌設于該凸臺部上，并裸露出一表面形成用于研磨的研磨面。其材質成本低，重量輕，進而減低了運費成本，而在生產工藝上，只要將金剛石刀頭置于成型模具中，再通過注塑的方式即可一體成型，效率明顯提高；同時，所述金剛石刀頭嵌設于凸臺部的燕尾槽內，所述凸臺部完全包覆住金剛石刀頭的周側面，以及金剛石刀頭在圓盤結構的基底的徑向方向上形成有倒鉤結構，該倒鉤結構嵌設于凸臺部上；均是防止金剛石刀頭脫出，有效提升金剛石刀頭的牢固性。

       主權利要求:

       一種金剛石地板磨片，其特征在于：包括塑料或橡膠材質的基底以及至少一個金剛石刀頭，所述基底上還一體延伸有至少一個凸臺部，所述金剛石刀頭嵌設于該凸臺部上，并裸露出一表面形成用于研磨的研磨面。
