申請?zhí)? 201720935196.2

申請日: 2017.07.22

申請人: 寧波鴻豐泰高新材料有限公司

發明人: 沈靖杰; 章愛娟; 沈利明

       摘要：

       本實用新型公開了一種多段式金剛石線鋸的母線，包括母線本體，所述母線本體的中心開有風道，所述母線本體的兩端均通過螺栓固定有固定塊，所述風道與固定塊相交處開有進風口，所述風道遠離進風口的一端開有出風口，且出風口與固定塊相交處通過螺栓固定有集雜箱，所述母線本體包括等距離分布的鋸齒段和除雜段，且每兩個鋸齒段之間都焊接有除雜段，所述除雜段包括吸附腔和連通管，所述吸附腔為球形結構，且吸附腔通過連通管與風道連接。本實用新型結構簡單，能夠把工作時所產生的雜質和切割碎屑收集起來，通過風力把碎屑帶走，能夠把碎屑等雜物收集起來，保護環境，保證工作環境的清潔，母線本體的韌性高，使用壽命長。

       主權利要求:

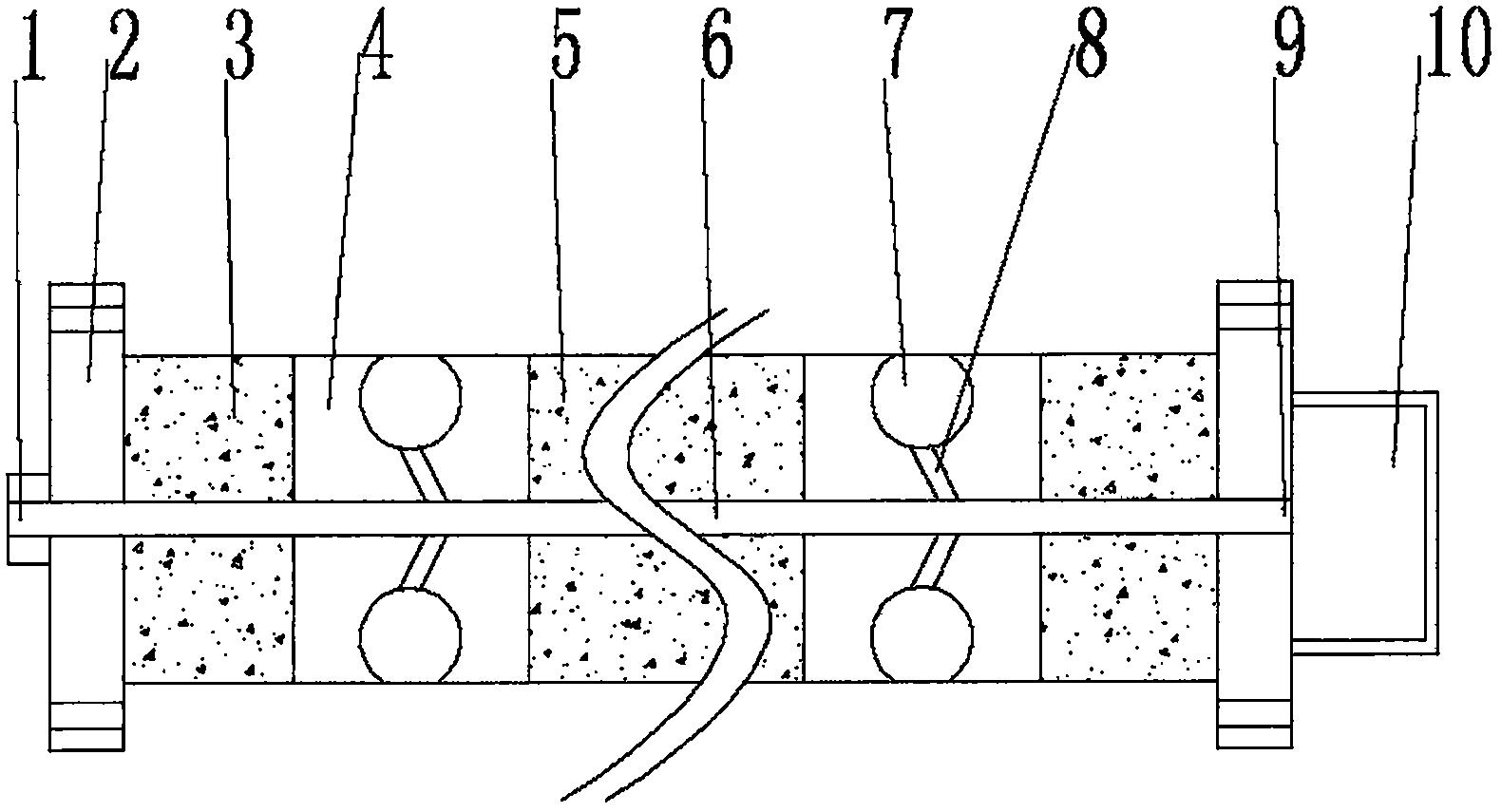

       一種多段式金剛石線鋸的母線，包括母線本體(5)，其特征在于，所述母線本體(5)的中心開有風道(6)，所述母線本體(5)的兩端均通過螺栓固定有固定塊(2)，所述風道(6)與固定塊(2)相交處開有進風口(1)，所述風道(6)遠離進風口(1)的一端開有出風口(9)，且出風口(9)與固定塊(2)相交處通過螺栓固定有集雜箱(10)，所述母線本體(5)包括等距離分布的鋸齒段(3)和除雜段(4)，且每兩個鋸齒段(3)之間都焊接有除雜段(4)，所述除雜段(4)包括吸附腔(7)和連通管(8)，所述吸附腔(7)為球形結構，且吸附腔(7)通過連通管(8)與風道(6)連接，所述連通管(8)焊接在風道(6)的內壁與吸附腔(7)之間，所述鋸齒段(3)的外壁上電鍍有金剛石微粉(15)，所述母線本體(5)的橫截面由內到外依次包括芯體(11)、保護層(12)、度砂層(13)與鎳基層(14)，所述金剛石微粉(15)嵌接在度砂層(13)上并穿透鎳基層(14)延伸到外側。
