申請號: 201721226208.0

申請日: 2017.09.23

申請人: 四川奧格特金剛石鉆頭有限公司

發明人: 曾凡杰; 匡曉勇

       摘要：

       本實用新型涉及pdc鉆頭技術領域，公開了一種多排齒結構的pdc鉆頭，包括鉆頭本體，鉆頭本體包括切削部和連接部，切削部均布有多條刀翼，相鄰刀翼之間形成排屑通道，每條刀翼側壁均布有多組輔助切削裝置，每組輔助切削裝置包括聯動齒輪和破碎齒輪，聯動齒輪和破碎齒輪均可以轉動；本實用新型在巖塊在通過排屑通道時，使巖塊與刀翼側壁之間的滑動摩擦變位滾動摩擦，從而減小摩擦力，使巖塊不容易卡在排屑通道，當巖塊卡在一個排屑通道內時，巖塊與一個破碎齒輪接觸，同組內的另一個齒輪在鉆井液的沖擊下轉動，從而帶動同組內與巖塊接觸的另一個破碎齒輪轉動，從而使卡在排屑通道內的巖塊脫落，使排屑通道排屑順暢，提高工作效率。

       主權利要求:

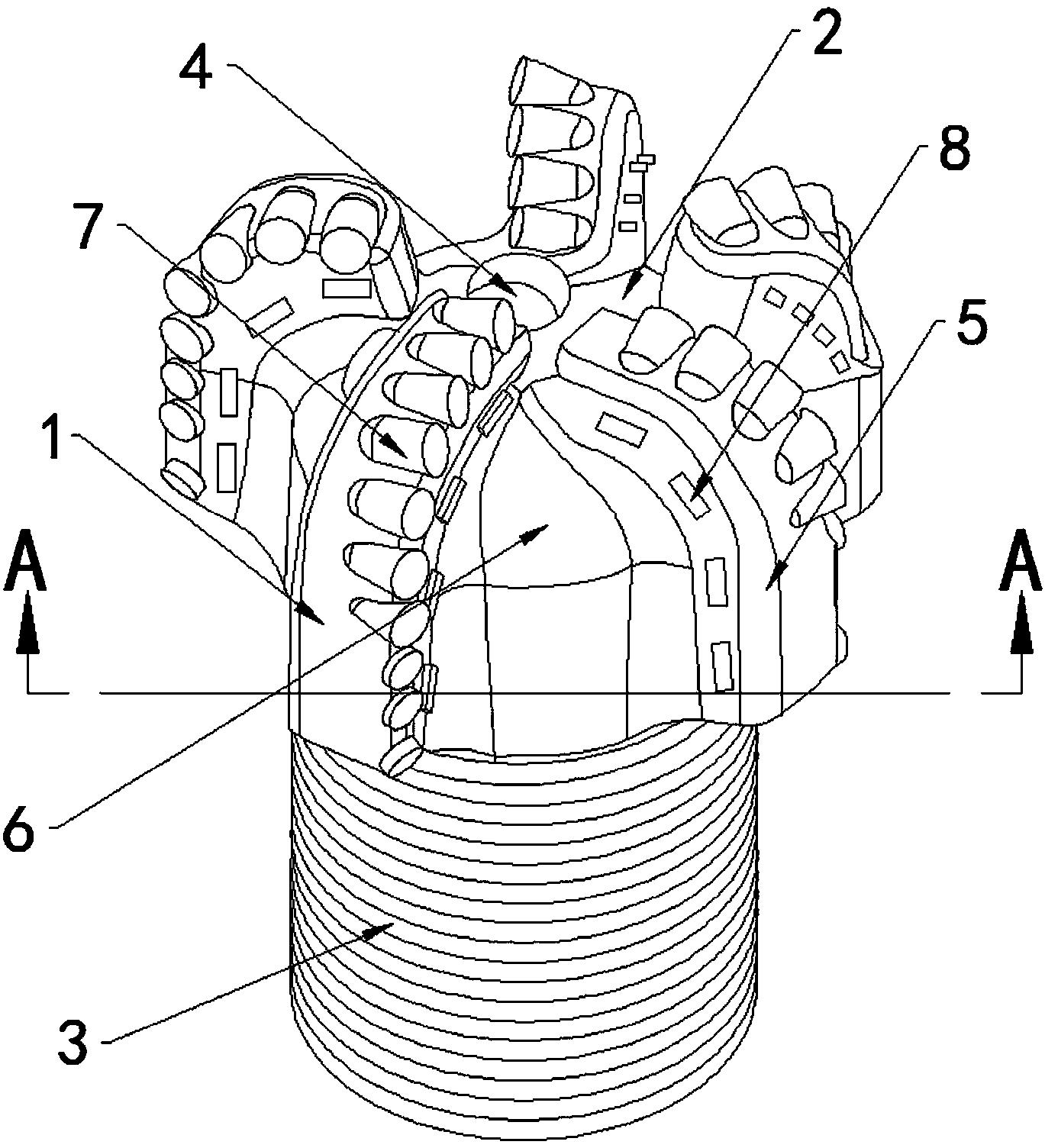

       一種多排齒結構的pdc鉆頭，其特征在于：包括鉆頭本體(1)，鉆頭本體(1)包括上部的切削部(2)和下部的連接部(3)，鉆頭本體(1)頂部中心位置設置有噴嘴(4)；所述切削部(2)冠部的外表面均布有多條刀翼(5)，相鄰刀翼(5)之間形成排屑通道(6)，每條刀翼(5)上表面均布有多個切削齒(7)；所述每條刀翼(5)側壁均布有多組輔助切削裝置(8)，每組輔助切削裝置(8)包括設置在刀翼(5)內部的聯動齒輪(9)和分別半鑲嵌在刀翼(5)兩個側壁上的破碎齒輪(10)，聯動齒輪(9)將同組內的兩個破碎齒輪(10)連接，聯動齒輪(9)和破碎齒輪(10)均可以轉動；所述多組輔助切削裝置(8)沿刀翼(5)的走向均勻設置。
