申請?zhí)? 201720178017.5

申請日: 2017.02.27

申請人: 佛山市佛晶金屬工具制造有限公司

發明人: 趙永騫; 劉炎平

       摘要：

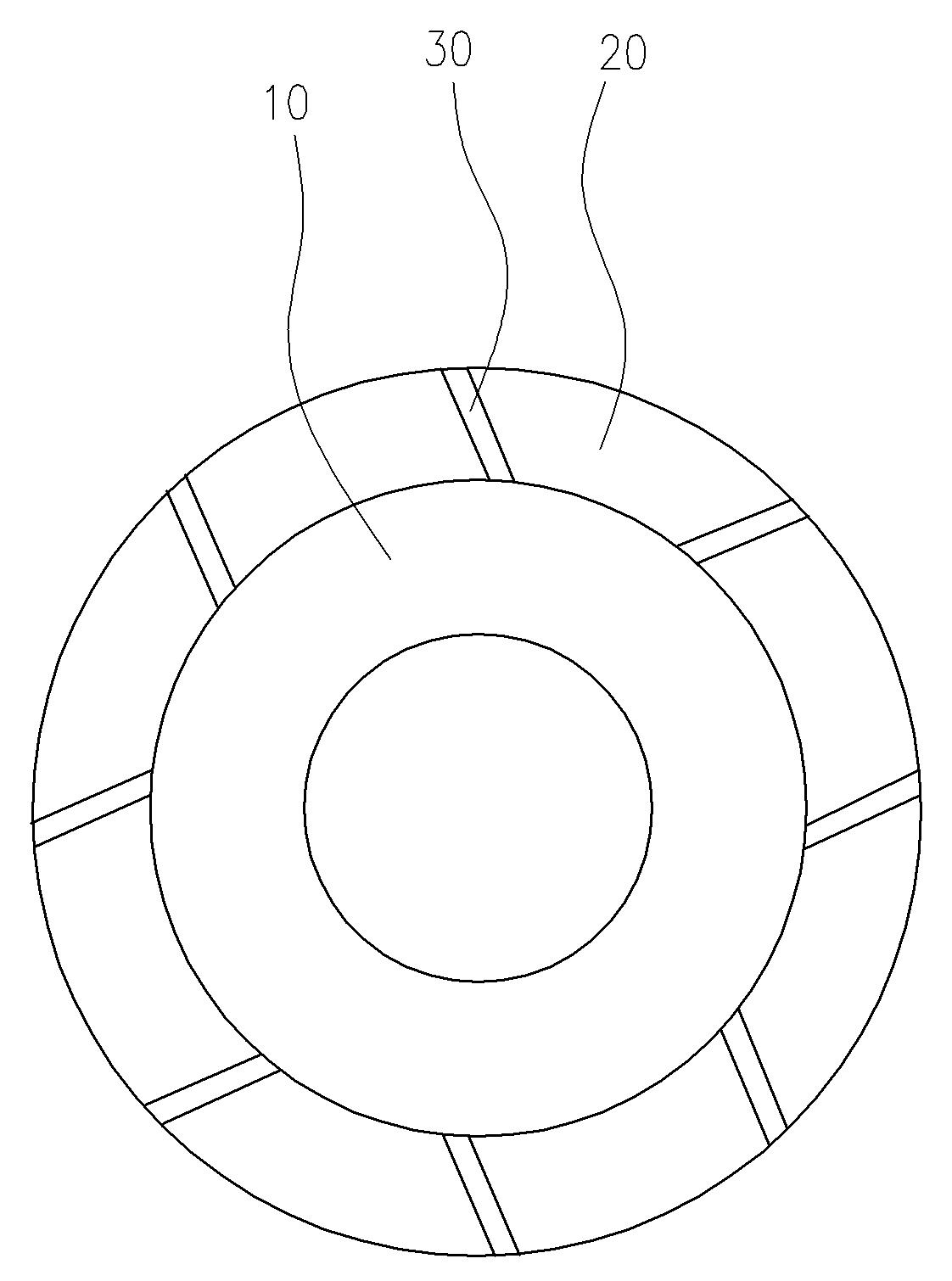

       本實用新型提供一種新型自潤滑功能結構金剛石磨輪，本實用新型在結構上包括金屬基體、金剛石磨輪刀頭以及刀頭組合體，其中，該金屬基體設置供該金剛石磨輪刀頭固定的凹部，該金剛石磨輪刀頭固定在該凹部中，該金剛石磨輪刀頭設置多個有供該刀頭組合體鑲嵌的凹槽，該刀頭組合體鑲嵌在該凹槽中。通過本實用新型的刀頭組合體存在可以降低干磨輪在磨削過程中的摩擦力，減少摩擦熱量的生成。進而在潤滑陶瓷干磨加工過程降低干磨加工產生的噪音并延長磨輪使用壽命。

       主權利要求:

       一種新型自潤滑功能結構金剛石磨輪，其特征在于：包括金屬基體、金剛石磨輪刀頭以及刀頭組合體，其中，該金屬基體設置供該金剛石磨輪刀頭固定的凹部，該金剛石磨輪刀頭固定在該凹部中，該金剛石磨輪刀頭設置多個有供該刀頭組合體鑲嵌的凹槽，該刀頭組合體鑲嵌在該凹槽中，該多個凹槽以左旋或者右旋的形式分布在該金剛石磨輪刀頭中，該凹槽與該刀頭組合體之間含有填充物，該填充物為固體潤滑劑二硫化鉬，六方碳化硼，石墨一種或多種材料的樹脂混合物。
