申請?zhí)? 201720945394.7

申請日: 2017.07.25

國家/省市:中國浙江(33)

主分類號:B24D 5/00(2006.01)

授權公告號:207014213U

授權公告日:2018.02.16

分類號: B24D 5/00(2006.01); B24D 5/10(2006.01)

申請人: 溫州國恩科技信息咨詢有限公司

發明人: 黃國政; 劉春鳳

申請人地址:浙江省溫州市龍灣區永中街道永定路1188號萬達商業廣場5幢1013室

摘要： 本實用新型公開了一種高精度環面抗裂砂輪，包括砂輪基體，所述砂輪基體的中心位置設置有轉軸孔，所述轉軸孔的外圈設置有散熱層，所述散熱層的外圈設置有加固層，所述加固層的外圈設置有耐磨層，所述耐磨層中設置有減重通孔，所述耐磨層的外圈設置有超硬材料蝸桿，所述超硬材料蝸桿上設置有超硬材料蝸桿齒。本實用新型上設置有多個減重通孔，能夠大大降低砂輪基體的整體重量，降低設備運行負擔，提高運行速度，降低生產成本，上下高碳鋼絲層能分散混合料的定向應力，提高砂輪的韌性，在高溫下還會產生大量氣孔通道，有利于高溫氣體迅速排出，防止爆裂現象發生，不會產生廢屑溝痕的現象，加強筋能夠提高砂輪基體各層之間的緊密性。

主權利要求

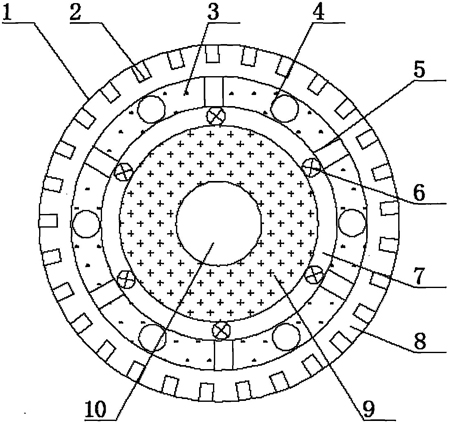

一種高精度環面抗裂砂輪，包括砂輪基體(1)，其特征在于：所述砂輪基體(1)的中心位置設置有轉軸孔(10)，所述轉軸孔(10)的外圈設置有散熱層(9)，所述散熱層(9)的外圈設置有加固層(7)，所述加固層(7)的外圈設置有耐磨層(3)，所述耐磨層(3)中設置有減重通孔(4)，所述耐磨層(3)的外圈設置有超硬材料蝸桿(8)，所述超硬材料蝸桿(8)上設置有超硬材料蝸桿齒(2)，所述砂輪基體(1)的頂部設置有上高碳鋼絲層(12)，且砂輪基體(1)的下方設置有下高碳鋼絲層(11)。
