申請?zhí)? 201720157411.0

申請日: 2017.02.22

申請人: 江西玉寶鉆石工具有限公司

發明人: 李金寶

       摘要：

       本實用新型公開了一種壓制盲孔形緣的陶瓷砂輪模具，包括模具體和模套，所述模具體的左端固定安裝有轉動電機，在轉動電機的右端通過主軸缸與導柱相連接，所述模具體的正面還固定安裝有滑動導軌，所述滑動導軌的上表面通過定位套連接有模套，所述模套的內表面還設置有模殼，所述模殼的內部填充有CBN材料，在模殼的下表面還固定安裝有下壓頭，在下壓頭的內部鑲嵌有模芯，所述下壓頭的外表面還固定安裝有結合劑層，所述模芯的上端還設置有磨料，所述磨料的上表面固定安裝有上壓頭，模具的上壓頭和下壓頭之間的滑動角度設置在30?85度之間，使得各種形狀的模芯較為容易退出，且整個裝置結構簡單，實用性強。

       主權利要求:

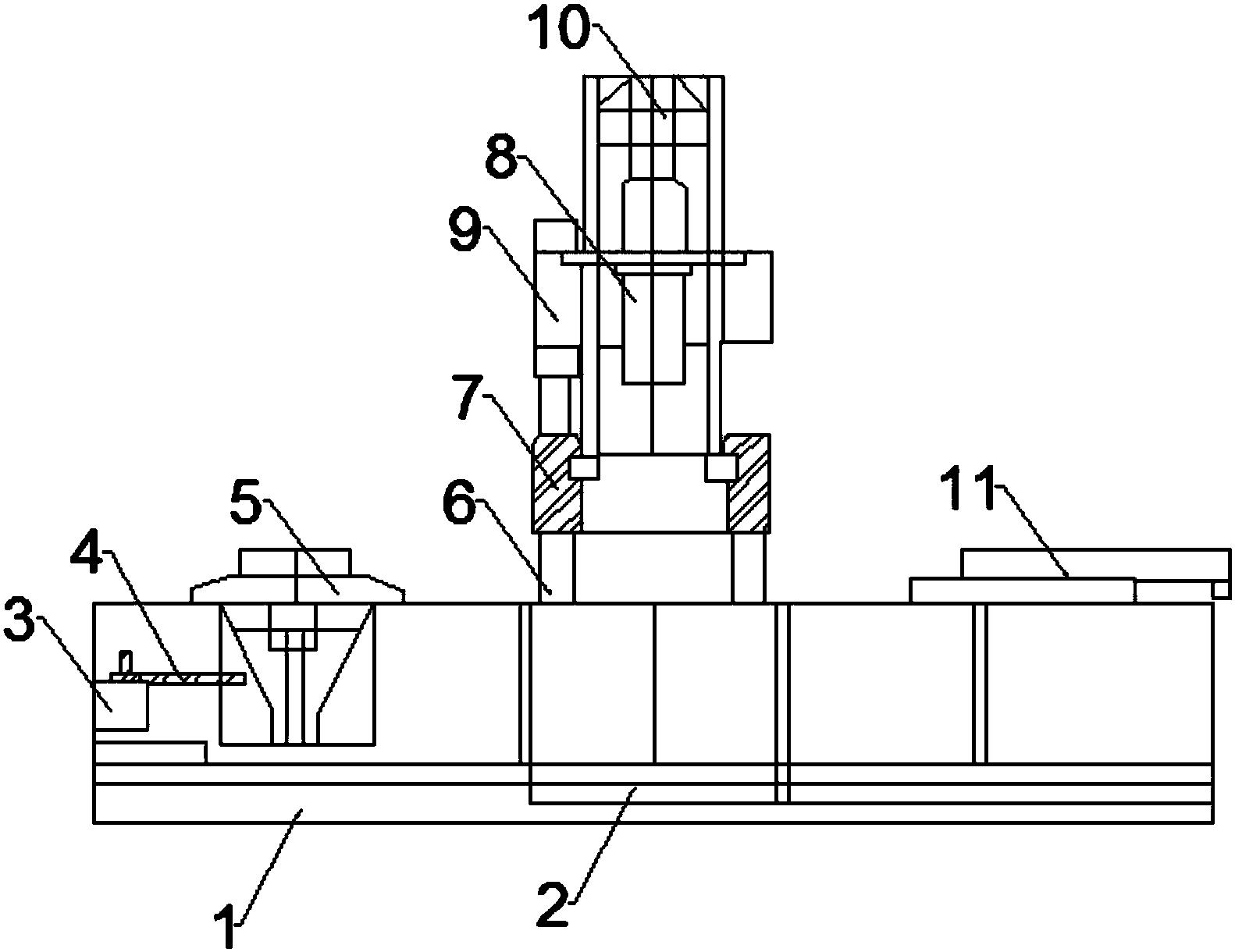

       一種壓制盲孔形緣的陶瓷砂輪模具，其特征在于：包括模具體(1)和模套(6)，所述模具體(1)的左端固定安裝有轉動電機(3)，在轉動電機(3)的右端通過主軸缸(4)與導柱(5)相連接，所述模具體(1)的正面還固定安裝有滑動導軌(2)，所述滑動導軌(2)的上表面通過定位套(7)連接有模套(6)，在模套(6)的上表面設置有壓力表(8)，且在壓力表(8)的外表面設置有緩沖層(9)，所述緩沖層(9)的上表面還固定安裝有導套(10)，所述模套(6)的內表面還設置有模殼(12)，所述模殼(12)的內部填充有CBN材料(13)，在模殼(12)的下表面還固定安裝有下壓頭(17)，在下壓頭(17)的內部鑲嵌有模芯(16)，所述下壓頭(17)的外表面還固定安裝有結合劑層(18)，所述模芯(16)的上端還設置有磨料(15)，所述磨料(15)的上表面固定安裝有上壓頭(14)。
