申請號: 201720311966.6

申請日: 2017.03.28

申請人: 上海昌潤極銳超硬材料有限公司

發明人: 溫簡杰

       摘要：

       本實用新型提供一種連續磨拋的超硬復合材料裝置，所述裝置沿著加工方向依次包括粗磨組件、中磨組件、粗拋組件和精拋組件；所述粗磨組件、中磨組件、粗拋組件和精拋組件均包括磨拋管、設于所述磨拋管外的外殼體、傳動機構、密封加料部件；所述磨拋管為中空圓柱體，且中空圓柱體的側面上設有若干貫通的第一通孔。本申請中裝置能夠在加工使用過程中及時補充金剛石磨料和切削液，并及時將磨屑及金剛石磨粉、切削液等排出，能使得磨拋效率和精度得到保證，并且能夠對加工材料進行連續、不間斷的磨拋及在線檢測，并可根據檢測結果自動進行工藝調整。

       主權利要求:

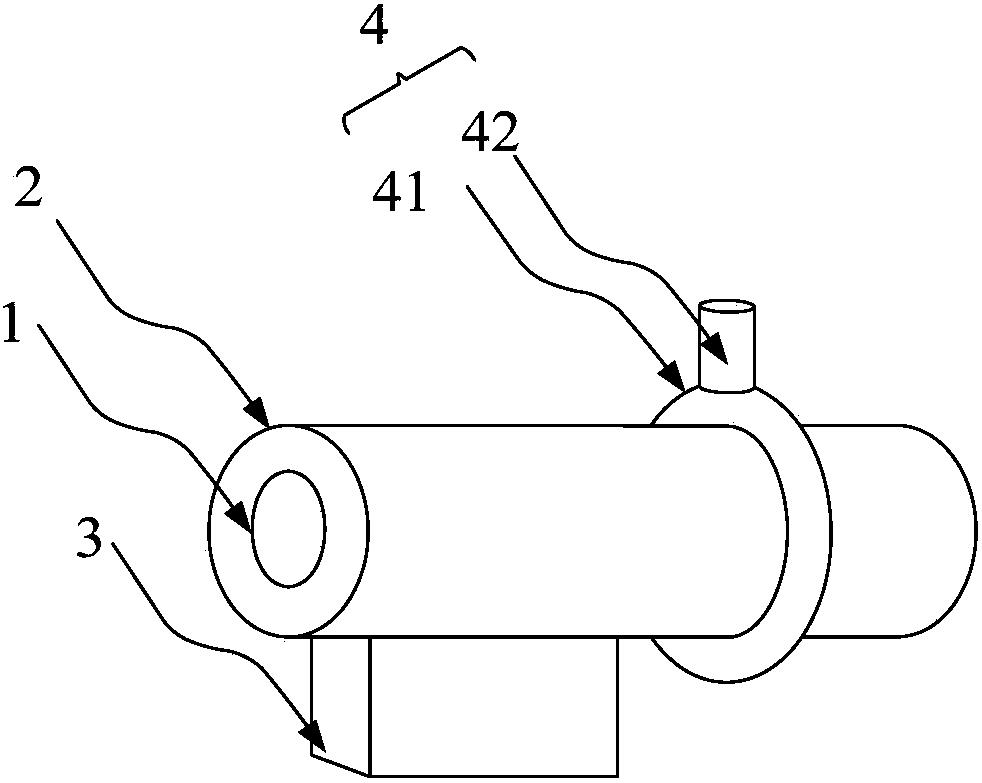

       一種連續磨拋的超硬復合材料裝置，其特征在于，所述裝置沿著加工方向依次包括粗磨組件(5)、中磨組件(6)、粗拋組件(7)和精拋組件(8)；所述粗磨組件、中磨組件、粗拋組件和精拋組件均包括磨拋管(1)、設于所述磨拋管(1)外的外殼體(2)、傳動機構(3)、密封加料部件(4)；所述磨拋管(1)為中空圓柱體，且中空圓柱體的側面上設有若干貫通的第一通孔(11)；所述外殼體(2)與所述磨拋管(1)固定套接，且所述外殼體(2)與所述磨拋管(1)的側面之間設有空腔；所述外殼體(2)的兩端設有開口；所述傳動機構(3)與所述外殼體(2)傳動連接；所述密封加料部件(4)一體成型，包括環形繞包部(41)和凸出的進料部(42)；且環形繞包部(41)緊密環繞封接在所述外殼體(2)上，且所述外殼體(2)與環形繞包部(41)相接處設有若干貫通的第二通孔；所述凸出的進料部(42)位于所述外殼體(2)的上方。
