申請號: 201720588315.1

申請日: 2017.05.24

申請人: 內蒙古北方重型汽車股份有限公司

發明人: 劉杰; 班新龍; 王海濤; 張憶東; 周宏欽; 王慧文; 楊金鎖; 黃琳; 丁鈞; 于杰

        摘要：

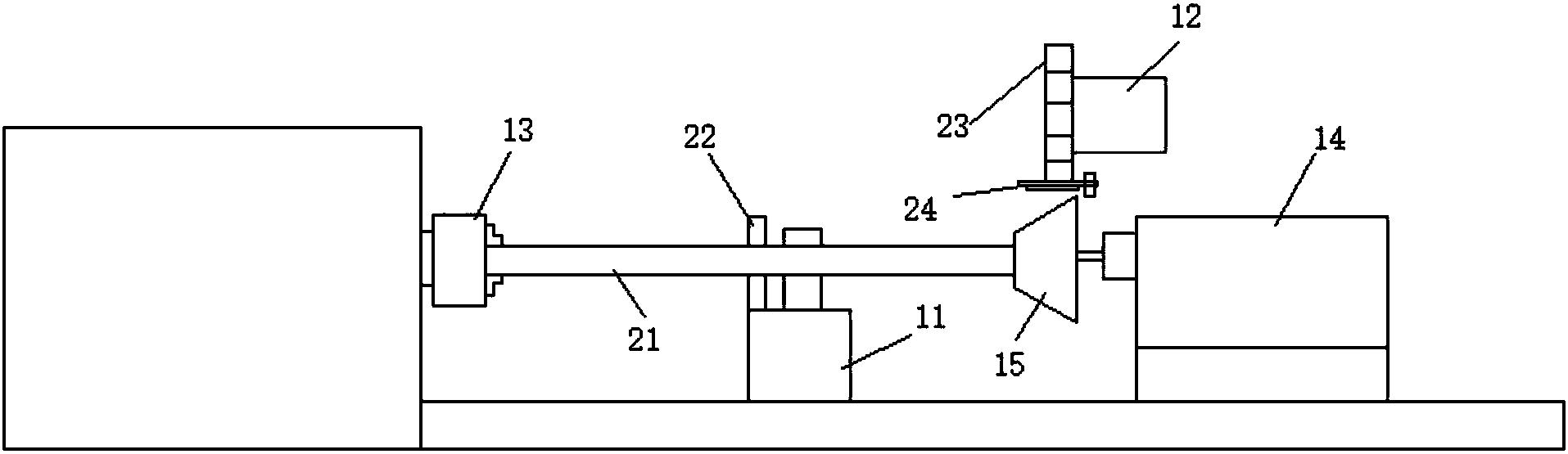

        本實用新型公開了一種具有磨削大尺寸頂尖功能的機床，包括卡盤、中心架、車床刀架、夾棒、金剛石架、砂輪機固定架和砂輪機；夾棒放置在卡盤和加工工件之間，用于頂住加工工件；金剛石架固定在中心架上，砂輪機固定架固定在車床刀架上，砂輪機固定在砂輪機固定架的下部。本實用新型結構簡單，制作成本低，能夠使普通數控機床實現頂尖的磨削加工。

        主權利要求:

        一種具有磨削大尺寸頂尖功能的機床，包括卡盤、中心架和車床刀架，其特征在于：還包括夾棒、金剛石架、砂輪機固定架和砂輪機；夾棒放置在卡盤和加工工件之間，用于頂住加工工件；金剛石架固定在中心架上，砂輪機固定架固定在車床刀架上，砂輪機固定在砂輪機固定架的下部。
