申請號: 201720960316.4

申請日: 2017.08.03

申請人: 瀘州長江機械有限公司

發明人: 馮德明

       摘要：

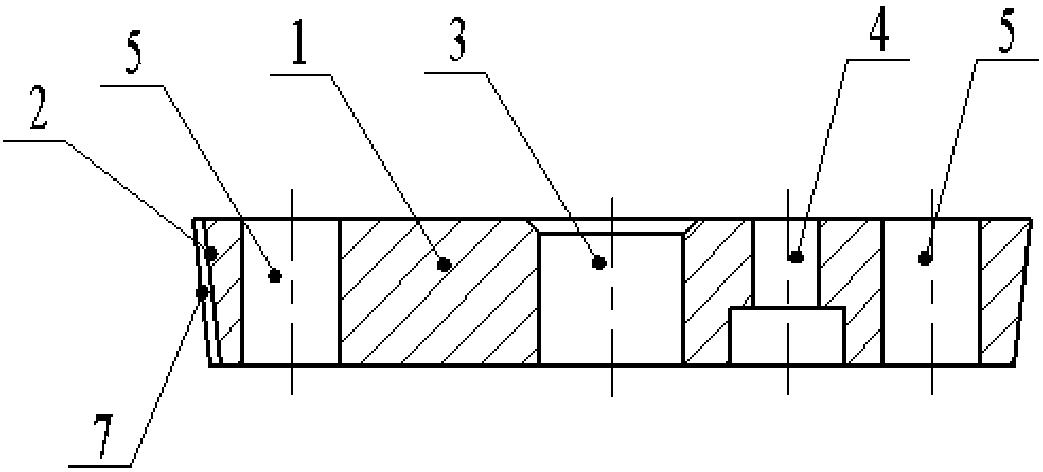

       本實用新型公開了一種用于同步環精加工的研磨工裝，包括環形本體，沿環形本體軸向設計有與同步環錐面相匹配的外錐面或內錐面，且外錐面或內錐面上鍍有金剛石涂層；環形本體內錐面或外錐面沿周向均勻設置若干凹槽。本實用新型研磨工裝，環形本體上設計的錐面鍍有金剛石，并與相應同步環摩擦錐面的整體接觸，甚至是均勻接觸，因此對噴鉬同步環研磨時，可以實現對鉬層的均勻研磨，以滿足同步環摩擦錐面的使用要求；這種研磨方式還具有較高的研磨效率。

       主權利要求:

       一種用于同步環精加工的研磨工裝，其特征在于包括環形本體，沿環形本體軸向設計有與同步環錐面相匹配的外錐面或內錐面，且外錐面或內錐面上鍍有金剛石涂層；所述環形本體內錐面或外錐面沿周向均勻設置若干凹槽。
