申請號: 201720458049.0

申請日: 2017.04.27

申請人: 鄭州沃德超硬材料有限公司

發明人: 周世杰

      摘要：

      一種螺旋送料設備，涉及金剛石合成領域，其包括同軸設置的內料筒和外料筒，其中，內料筒的筒壁上設有貫穿的篩孔。在石墨粉在內料筒內的第一料腔中螺旋推進的時候，篩孔能夠對石墨粉進行篩選，粒度小的石墨粉通過篩孔進入到第二料腔中回收待用。從而很好地控制合成金剛石時所用的石墨晶體粒度，以得到粒度分布更均勻的金剛石晶體。一種金剛石合成設備，其包括壓柱機和上述螺旋送料設備，螺旋送料設備連接至壓柱機的進料端。其能夠在輸送石墨粉體的同時，對石墨晶體的粒度進行篩選，合成的金剛石晶體的粒度分布更均勻。

      主權利要求:

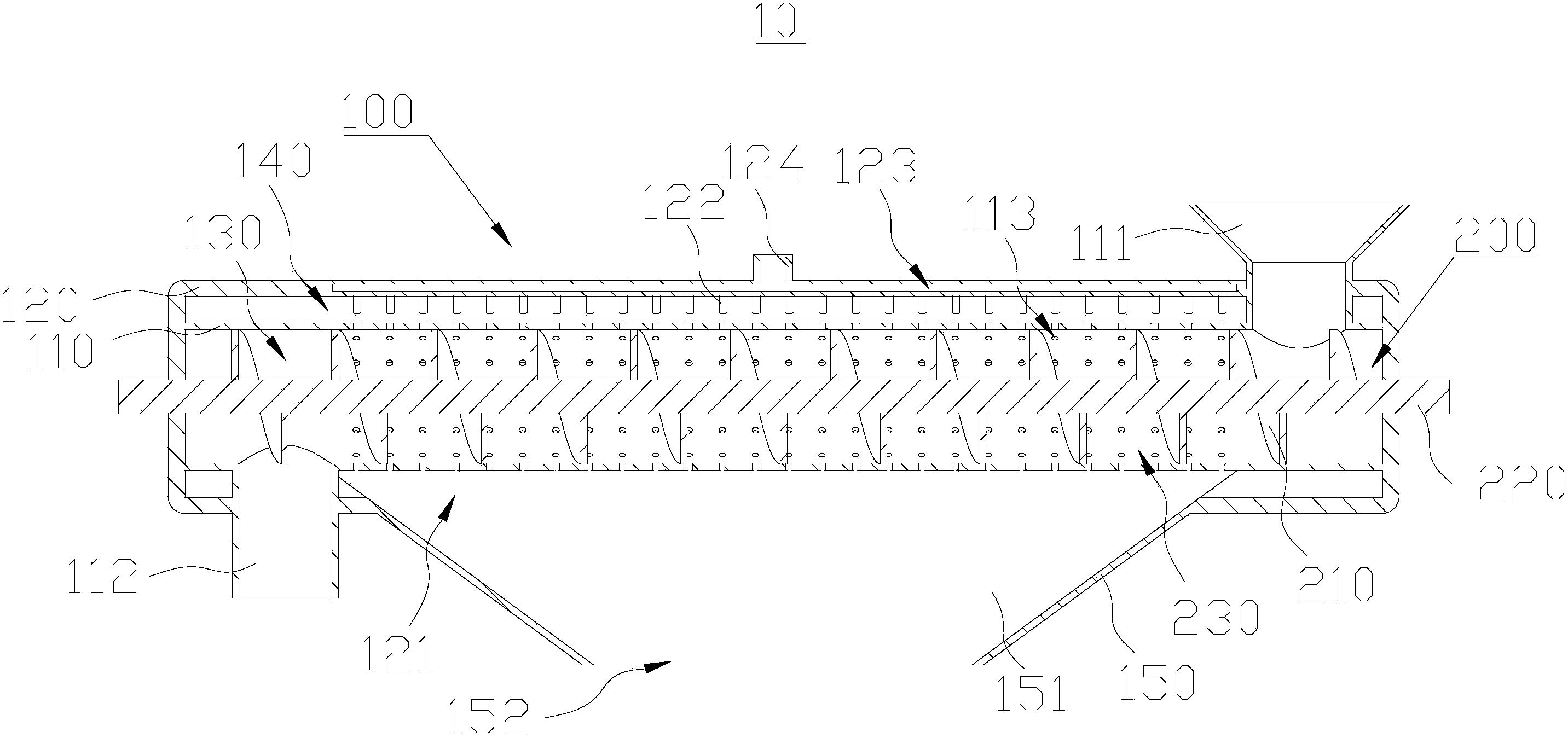

      一種螺旋送料設備，其特征在于，包括：送料裝置，所述送料裝置包括螺旋葉片和轉軸，所述轉軸穿過所述螺旋葉片的軸線并與所述螺旋葉片固定連接，所述螺旋葉片環繞所述轉軸并沿所述轉軸的軸向方向延伸；料筒，所述料筒包括同軸設置的內料筒和外料筒，所述內料筒內形成有第一料腔，所述內料筒與所述外料筒之間形成有第二料腔，所述內料筒的筒壁上設置有多個貫穿的篩孔；所述螺旋送料設備還包括連通至所述第一料腔的進料管道和出料管道，所述進料管道和所述出料管道分別位于所述料筒的兩端；所述內料筒活動套設于所述螺旋葉片的外側，并與所述螺旋葉片同軸設置，所述螺旋葉片與所述內料筒的內壁之間形成有螺旋狀的過料通道。
